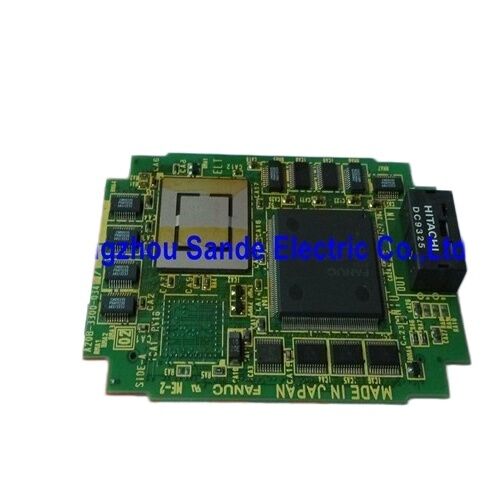

Niestandardowa płytka obwodnicza Fanuc Display LCD Panel PCB A20B-3300-0340

A20B-3300-0340∙ FANUC LCD / MDI Karta sterowania wyświetlaczem ∙ Wbudowany Ethernet / 7,2-calowy wyświetlacz / 0i-B / 16i-B / 18i-B / 21i-B CNC

A20B-3300-0340 3 funkcje w jednej karcie podłączalnej

A20B-3300-0340 jest kompaktową kartą PC plug-in, która wykonuje trzy różne funkcje w obrębie jednostki sterującej FANUC i-Series CNC:

Napęd wyświetlacza LCD:Karta generuje sygnał wideo dla 7,2-calowego panelu LCD CNC Wszystkie informacje wizualne, które operator widzi na ekranie, zawartość programu, strony parametrów, grafika ścieżki narzędzia, tekst alarmu i ekrany diagnostyczne jest generowany za pomocą A20B-3300-0340.

Interfejs MDI (ręczne wprowadzanie danych):Karta zarządza interfejsem komunikacyjnym z panelem klawiatury MDI, urządzeniem wejściowym operatora do wprowadzania danych, wyboru trybów i nawigacji na ekranach CNC.Bez działającego interfejsu MDI, operator nie może wprowadzać programów ani zmieniać parametrów lokalnie.

Wbudowany Ethernet:Karta zapewnia port Ethernet, który łączy FANUC CNC z siecią zakładu umożliwiający transfer programów DNC (Direct Numerical Control), zdalne monitorowanie, zbieranie danych,Diagnostyka systemów CNC z sieciowego komputera PC bez konieczności seryjnej okablowania RS-232.

Główne specyfikacje

Wbudowany Ethernet  Połączenie sieciowe dla urządzeń sterujących 16i/18i/21i-B

The embedded Ethernet port on A20B-3300-0340 was a significant advancement in the i-B series generation — connecting the CNC directly to standard 10/100 Ethernet without a separate communications board:

Operacja DNC:Częściowe programy przechowywane w sieci mogą być przenoszone bezpośrednio do pamięci CNC lub uruchamiane w trybie "kropkowe" z serwera sieciowego.Duże programy zbyt duże dla wewnętrznej pamięci CNC mogą być obrobione bezpośrednio z sieci.

Telemonitorowanie:Połączenie Ethernet umożliwia systemom monitorowania na poziomie zakładu odczytywanie danych o stanie CNC z centralnego komputera komputerowego.

Scenariusze zastosowania

Nieprawidłowość wyświetlania w centrum obróbki 18i-B:Centrum obróbki FANUC 18i-MB traci wydajność wyświetlacza LCD wyświetla pusty ekran pomimo, że CNC wydaje się włączać.Zmiana przywraca wynik wyświetlacza, funkcjonalność MDI i łączność Ethernet.

Niewydolność portu Ethernet:Kontrola 21i-B traci połączenie sieciowe DNC program transfer nie działa. Interfejs Ethernet A20B-3300-0340 został zidentyfikowany jako wadę.

Częste pytania

P1: Czy A20B-3300-0340 działa zarówno z monokompresorami 7,2-calowymi, jak i kolorowymi wyświetlaczami LCD?

Tak A20B-3300-0340 obsługuje zarówno 7,2-calowe monokromatyczne, jak i kolorowe panele LCD.Specyficzny panel wyświetlania zamontowany w CNC określa, czy wyjście jest mono lub kolorowe ¢ sama karta jest kompatybilna z obydwoma typami paneli. Sprawdź typ istniejącego panelu wyświetlania przed założeniem, że karta zamienna zmieni wyświetlacz z mono na kolorowy lub odwrotnie.

P2: Co się stanie z funkcjami MDI i sieci, jeśli A20B-3300-0340 ulegnie awarii?

Ponieważ wszystkie trzy funkcje - wyświetlacz, MDI i Ethernet - są obsługiwane przez A20B-3300-0340, awaria karty zazwyczaj dotyka wszystkich trzech jednocześnie.Blank lub zamrożony wyświetlacz w połączeniu z nieodpowiadającymi klawiszami MDI i utratą połączenia sieciowego jest silnym wskaźnikiem diagnostycznym, że A20B-3300-0340 jest wadliwym komponentem.

P3: Czy A20B-3300-0340 jest kompatybilny z FANUC 0i-B oraz 16i/18i/21i-B?

Tak, potwierdza się zgodność z A20B-3300-0340 dla systemów CNC FANUC 0i-B, 16i-B, 18i-B i 21i-B. Systemy te mają tę samą architekturę sterowania i model serii B oraz format płyty głównej,umożliwiając tej samej karcie wyświetlającej obsługę wszystkich czterech platform w 70,2-calowa konfiguracja LCD.

P4: Czy po wymianie A20B-3300-0340 konieczne jest ponowne uruchomienie?

Parametry CNC i programy części są przechowywane w modułach pamięci FROM/SRAM, a nie w karcie wyświetlania.konfiguracja portu Ethernet (adres IP), nazwy hosta, ustawień FTP) może być konieczne ponowne zweryfikowanie po wymianie, ponieważ dane te mogły być powiązane z poprzednią konfiguracją karty.Potwierdzenie ustawień sieci z ekranów parametrów Ethernet CNC po zamontowaniu zamiennika.

P5: Jakie warianty sufiksu A20B-3300-0340 istnieją i czy sufiks ma znaczenie?

A20B-3300-0340 może zawierać sufiks oprogramowania układowego, taki jak /04A (np. A20B-3300-0340/04A), identyfikujący konkretną wersję oprogramowania karty.Zapewnić dopasowanie karty zastępczej lub potwierdzić zgodność z istniejącym przeglądem sprzętu CNCW stosownym podręczniku obsługi technicznej FANUC dla konkretnego modelu CNC wskazano prawidłową wersję sufiksu.
