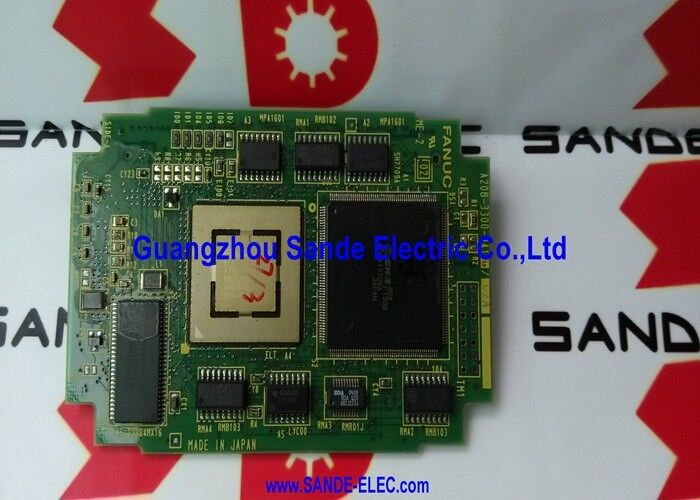

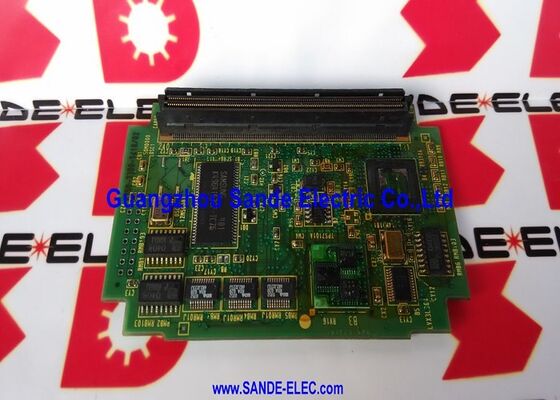

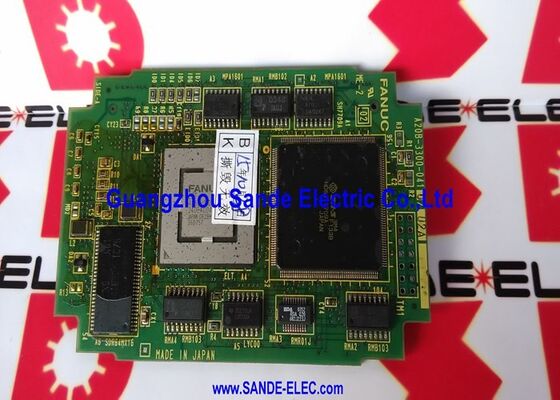

Płyty obwodowe Fanuc A20B-3300-0410 A20B-3300-0410 A20B-3300-0410

A20B-3300-0410∙ FANUC 9-calowy moduł sterowania wyświetlaczem CRT Monokromatyczny wyświetlacz CRT / interfejs operatora CNC / seria A20B-3300

9-calowy CRT Okno operatora w CNC

Każda interakcja pomiędzy centrum obróbki lub operatorem obrabiarki a oprogramowaniem CNC przechodzi przez wyświetlacz.kody alarmowe, edytuje linie programów i porusza się przez menu CNC przez cały 9-calowy ekran przed nimi.zdolność operatora do interakcji z CNC jest poważnie zagrożona.

A20B-3300-0410 to moduł, który napędza ten wyświetlacz.Otrzymuje dane wyświetlania z głównego procesora CNC i przekształca je w analogowe sygnały wideo, które napędzają 9-calowy CRT poziome i pionowe sygnały odchylenia, sygnał intensywności (w przypadku monochromatycznego CRT, jeden kanał jasności) oraz impulsy synchroniczne, które synchronizują wiązkę elektronów z treścią obrazu.

Kluczowe informacje o produkcie

Jak działa moduł sterowania wyświetlaczem CRT

Główny procesor CNC generuje zawartość wyświetlacza jako strumień danych o znakach i grafikach - tekst, liczby i proste elementy graficzne, które tworzą ekrany CNC.Dane te przekazywane są do modułu wyświetlania A20B-3300-0410, który przeprowadza kilka etapów konwersji:

Wykład znaków:Moduł odczytuje dane o kodzie znaków z CNC i przekształca je w wzory pikseli wymagane do rysowania rozpoznawalnych znaków alfanumerycznych na CRT.Wyświetlacze FANUC CNC używają zdefiniowanego zestawu znaków. Pamięć czcionki modułu przechowuje wzór pikseli dla każdego znaku.

Czas synchronizacji:Moduł generuje poziome i pionowe sygnały synchronizacyjne, które kontrolują skan rasterowy wiązki elektronów CRT. Czas synchronizacji musi dokładnie odpowiadać częstotliwości odchylenia monitora CRT.Nieprawidłowy czas powoduje, że obraz się obraca., potrząsnąć, lub nie pojawić.

Modulacja natężenia:Podczas gdy wiązka elektronów przesuwa się po ekranie, moduł moduluje jej intensywność w zależności od tego, czy bieżąca pozycja wiązki powinna być oświetlona, czy ciemna.W ten sposób wytwarzane są białe lub zielone znaki fosforu na ciemnym tle charakterystycznym dla monochromatycznych wyświetlaczy CNC CRT.

W przypadku awarii urządzenia A20B-3300-0410 CRT wyłącza się lub wyświetla uszkodzony, niestabilny obraz, podczas gdy funkcje obróbki CNC pozostają nienaruszone.

Scenariusze zastosowania

Uszkodzenie wyświetlacza CNC:Centrum obróbki CNC firmy FANUC uruchamia się i działa normalnie, ̇ aktualizacja pozycji osi, uruchomienie programu i wyłączenie alarmów, ale 9-calowy wyświetlacz nie wyświetla treści.Sprzęt monitora CRT jest testowany i znaleziony nienaruszonyModuł sterowania wyświetlaczem A20B-3300-0410 został zidentyfikowany jako uszkodzony.

Częściowe uszkodzenie wyświetlacza:9-calowy CRT na obrabialni FANUC CNC wyświetla częściową zawartość wyświetlacza, niektóre znaki są wyświetlane prawidłowo, ale inne brakuje lub są uszkodzone.Wykryto usterkę w układzie generowania znaków modułu A20B-3300-0410Wymiana przywraca pełny, czysty wyświetlacz.

Częste pytania

P1: Czy A20B-3300-0410 może obsługiwać 14-calowy CRT lub LCD zamiast 9-calowego CRT?

Numer A20B-3300-0410 jest kalibrowany pod kątem geometrii odchylenia i wymogów synchronizacji synchronizacji 9-calowego CRT. 14-calowy CRT ma różne wymagania odchylenia i synchronizacji;geometria obrazu byłaby nieprawidłowaMonitory LCD wymagają sygnału wideo w formacie cyfrowym lub VGA, a nie sygnałów napędowych CRT generowanych przez A20B-3300-0410.używać odpowiedniego 14-calowego modułu wyświetlacza; w przypadku wymiany LCD wymagany jest odpowiedni konwerter CRT-LCD lub modernizacja wyświetlacza.

P2: W jaki sposób awaria modułu wyświetlania różni się pod względem wyglądu od awarii rurki CRT?

Niewydolność rury CRT ma tendencję do stopniowego - stopniowego przyciemniania, utraty ostrości, zmniejszenia jasności lub jasnej linii poziomej, gdy uporządkowane odchylenie nie działa.Niewydolność modułu wyświetlania jest zazwyczaj nagła Badanie poprzez zastąpienie modułu wyświetlacza o znanym dobrym charakterze (lub rury CRT o znanym dobrym charakterze na tych samych wyjściach sygnału) izoluje usterkę do jednego elementu.

P3: Czy wymiana A20B-3300-0410 wymaga regulacji parametrów CNC?

Moduł wyświetlania jest komponentem sprzętowym nie przechowuje parametrów CNC ani nie wymaga konfiguracji oprogramowania.CNC ładuje zawartość wyświetlacza do modułu, a wyświetlacz operatora powinien natychmiast przywrócićNie wymaga zmian parametrów ani kroków konfiguracji oprogramowania.

P4: Czy możliwe jest przejście z 9-calowego CRT na płaski ekran LCD?

Rozwiązania retrofitu LCD dla systemów FANUC CNC zastępują 9-calowy CRT nowoczesnym płaskim wyświetlaczem.często łączone z konwerterem formatu wideoModuł A20B-3300-0410 może pozostać w systemie w celu generowania sygnału wideo, który jest akceptowany przez konwerter urządzenia LCD lub może obejmować całkowitą wymianę interfejsu wyświetlacza.Należy skonsultować się z wykwalifikowanym dostawcą usług CNC FANUC w celu określenia właściwego podejścia do modernizacji LCD dla konkretnego modelu CNC..

P5: Jaki jest związek między A20B-3300-0410 a opcją graficzną CNC?

A20B-3300-0410 napędza standardowy wyświetlacz operatora - ekran oparty na znakach CNC do wprowadzania parametrów, edycji programu i wyświetlania alarmu.Systemy FANUC CNC mogą opcjonalnie mieć oddzielną funkcję graficzną, która generuje wyświetlacze graficzne ścieżki narzędziaFunkcja graficzna może korzystać z oddzielnego modułu graficznego (np. opcji kolorowej grafiki) oprócz standardowego modułu wyświetlania.A20B-3300-0410 napędza standardowy wyświetlacz niezależnie od tego, czy opcja graficzna jest zainstalowana.
