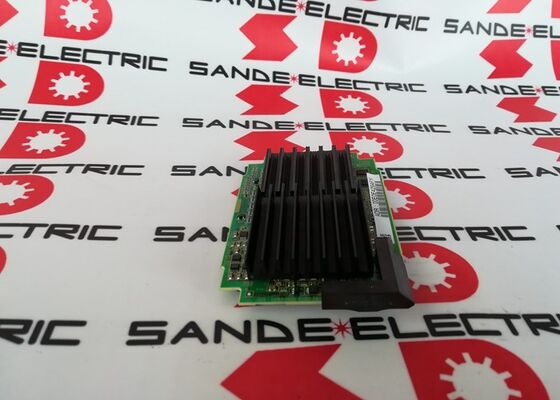

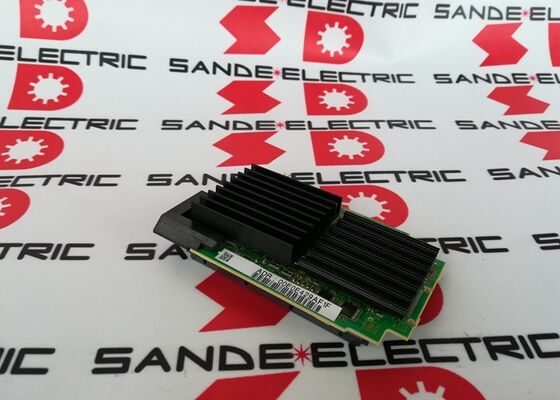

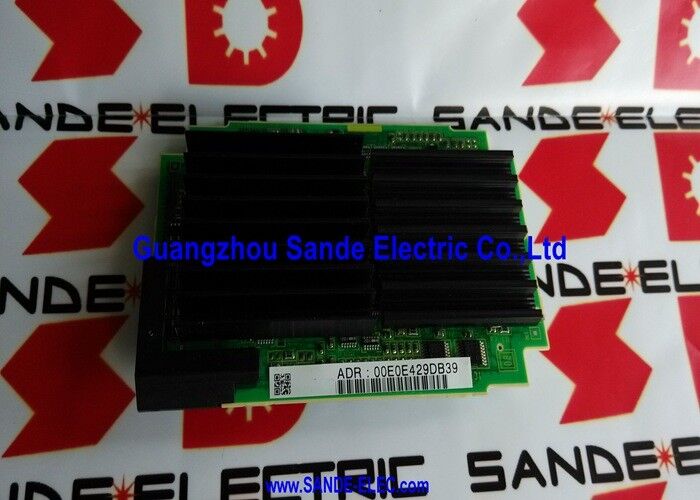

FANUC CPU BOARD A20B-3300-0472 A2OB-33OO-O472 A20B33000472

A20B-3300-0472 FANUC A6 CPU Module 128MB SDRAM / Seria 30i / Karta procesora plug-in

Seria 30i

FANUC serii 30i znajduje się na szczycie rodziny produktów CNC i-generacji firmy FANUC, która jest platformą przeznaczoną dla najbardziej wymagających zastosowań obróbkowych.Podczas gdy 0i-D obsługuje standardowe narzędzia maszynowe, a 31i/32i - umiarkowanie złożone maszyny wieloosiowe, 30i jest przeznaczony do:

Maksymalna liczba osi:Do 40 kontrolowanych osi w 10 ścieżkach sterowania, umożliwiających w pełni zautomatyzowane elastyczne ogniwa produkcyjne, linie przesyłowe wielowierzchowkowe i maszyny złożone do procesów równoległych.

Wyciąganie szybkie:AI Contour Control II (AICC II), nano interpolacja i HRV4 high-response current control łączą się w celu wspierania szybkiego obróbki matrycy i formy oraz

Konturowanie komponentów lotniczych przy prędkościach, które powodowałyby następujące błędy na CNC o niższych specyfikacjach.

Zdolność maszyny złożonej:Równoczesne operacje obrócenia, zsynchronizowane obrócenie wielospindlowe i koordynacja między ścieżkami umożliwiają jednemu 30i CNC zastąpienie tego, co wcześniej wymagało dwóch lub więcej oddzielnych CNC.

A20B-3300-0472 jest modułem procesora zasilającym tę platformę, kartą procesora zainstalowaną na głównej płycie procesora 30i, która wykonuje program sterowania CNC w czasie rzeczywistym.

Główne specyfikacje

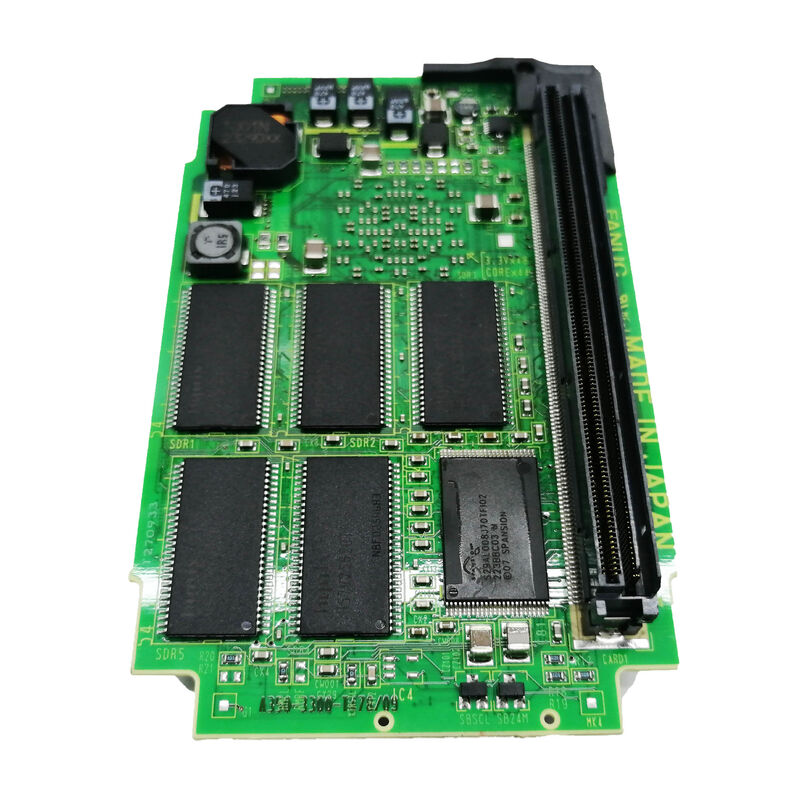

128 MB pamięci SDRAM, pamięć robocza dla systemu 40-osiowego

128 MB pamięci SDRAM na A20B-3300-0472 jest pamięcią roboczą dostępną w środowisku przetwarzania w czasie rzeczywistym 30i.

• Dane o pozycji i obliczenia interpolacji dla 40 osi
• Kolejki serwokomandowe dla wszystkich aktywnych osi na wszystkich ścieżkach
• Kontext wykonania drabiny PMC dla wielu ścieżek
• Dane z buforu programu z perspektywy przyszłości dla wszystkich aktywnych ścieżek
• Oprogramowanie systemowe, oprogramowanie opcjonalne i ich dane o czasie uruchomienia

128 MB to znaczna ilość pamięci roboczej w porównaniu z poprzednimi generacjami CNC.30i będzie ograniczona w celu ograniczenia maksymalnej prędkości odbioru, przy której CNC może wykonywać skomplikowane konturowane ścieżki narzędzi bez spowolnienia.

Scenariusze zastosowania

30i usterka modułu CPU CNC:Po potwierdzeniu, że płyta główna, moduły pamięci i zasilanie są nienaruszone,w pkt A20B-3300-0472 wprowadza się następujące zmiany:CNC wznowiła normalną pracę.

Moduł CPU sterownika robota:A20B-3300-0472 obsługuje również sterowniki robotów FANUC, które używają tego samego sprzętu tablicy głównej.Uwaga do tworzenia kopii zapasowej "Fanuc Robot daty przechowywane w modułach pamięci" przed wymianą ma zastosowanie do aplikacji sterowników robota tak samo jak aplikacji CNC.

Częste pytania

P1: Czy A20B-3300-0472 zawiera jakieś oprogramowanie CNC?

Nie. Oprogramowanie systemu CNC jest przechowywane w modułach FROM oddzielnych elementach wtykowych.nie trwałe przechowywanie. Zmiana modułu A20B-3300-0472 nie ma wpływu na zawartość FROM ani na parametry przechowywane w pamięci SRAM, pod warunkiem że moduły te pozostają nienaruszone.

P2: Jakie kopie zapasowe danych są niezbędne przed zastąpieniem A20B-3300-0472 w systemie 30i?

Wykonywanie kopii zapasowej wszystkich danych parametrowych i danych programowych dla wszystkich ścieżek aktywnego sterowania w systemie 30i z wieloma ścieżkami, co oznacza, że parametry i programy dla każdej ścieżki są kopiowane oddzielnie.Zapewnij również wszystkie dane narzędziaW aplikacji robotowej, twórz kopie zapasowe wszystkich programów robota i zmiennych systemu.

P3: Jak A20B-3300-0472 (typ A6) porównuje się z A20B-3300-0475 (typ A3) pod względem wydajności?

Obie są modułami procesora DRAM o pojemności 128 MB z rodziny A20B-3300, ale dla różnych generacji CNC i typów płyt głównych:

• A20B-3300-0475 (typ A3): dla systemów 0i-D (serie i klasy podstawowej/średniej)
• A20B-3300-0472 (typ A6): dla serii 30i (wysokiej klasy wieloosiowe serii i)

Typ A6 ma na celu wydajniejszą platformę CNC z większą liczbą osi, większą liczbą ścieżek sterowania i bardziej wymagającymi wymaganiami związanymi z przetwarzaniem w czasie rzeczywistym.

P4: Co się stanie, jeśli 128 MB pamięci SDRAM na A20B-3300-0472 ulegnie częściowej awarii?

Częściowa awaria pamięci gdzie niektóre komórki pamięci są wadliwe, ale moduł nadal częściowo inicjalizuje zazwyczaj przejawia się jako przerywane alarmy systemu, niewyjaśnione resety CNC,lub uszkodzona zawartość wyświetlaczaObjawy te mogą przypominać inne usterki. Pełna, trwała awaria pamięci powoduje, że CNC nie potrafi samodzielnie uruchomić się i uniemożliwia normalne uruchomienie.Wymiana A20B-3300-0472 rozwiązuje problem z pamięcią..

P5: Czy przed instalacją można przetestować A20B-3300-0472?

A20B-3300-0472 wymaga, aby główna płyta hosta działała, nie może być testowana w izolacji.obserwuj sekwencję uruchamianiaModuł, który jest podejrzany o wadę (z znanego źródła zła) może zostać przetestowany poprzez jego zastąpienie w działającym systemie 30i, jeśli jest dostępny..
