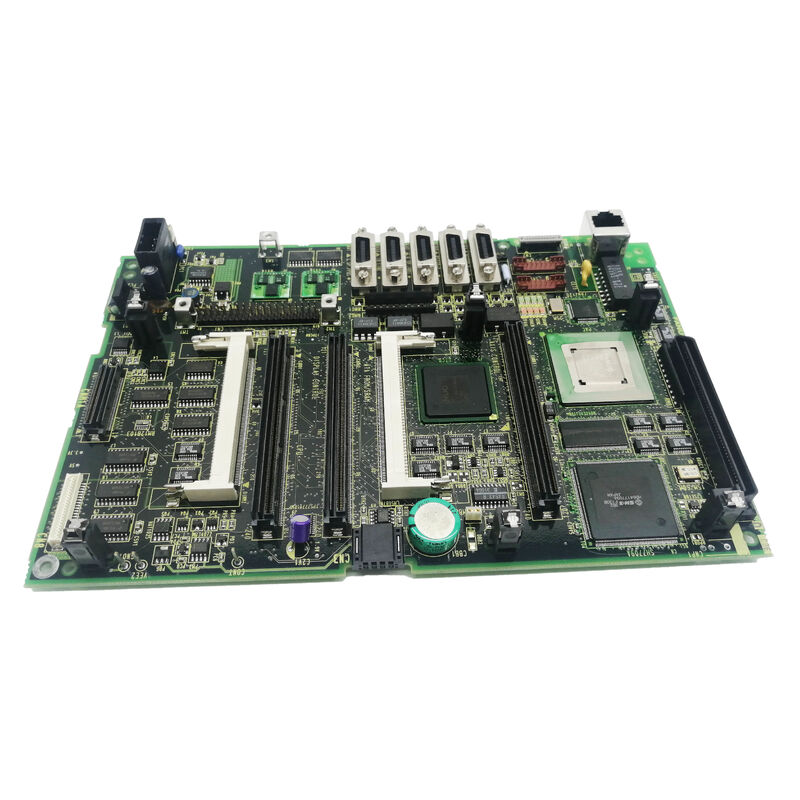

A20B-8100-0665∙ FANUC Serii 21i-B Główna płyta procesora Ethernet / PMC-SB7 / 21i-MB i 21i-TB / Żółta płyta główna tła

Seria 21i-B FANUC i-Series Compact CNC Platform

FANUC serii 21i-B jest członkiem rodziny FANUC serii i CNC generacja, która wprowadziła cyfrową serwo komunikację FSSB, zwiększoną wydajność przetwarzania,i zintegrowany Ethernet do kompaktowych platform CNC. W ramach serii i:

21i-MB:Wariant centrum obróbki serii 21i-B obsługujący pionowe i poziome centra obróbki z interpolacją wieloosiową, sztywnym dopasowaniem i pełną funkcjonalnością centrum obróbki.

21i-TB:Wariant centrum obrotowego ?? obsługujący przetwory CNC i centra obrotowe z obsługą cyklu obrotowego z kodem G, cięciem nici i funkcjami specyficznymi dla przetworu.

A20B-8100-0665 jest główną płytą procesora wspólną dla obu wariantów, na której zintegrowana jest podstawowa obsługa CNC, komunikacja Ethernet i sterowanie sekwencją PMC-SB7.

Główne specyfikacje

PMC-SB7 ¢ Zaawansowana zdolność programu sekwencyjnego

PMC-SB7 to najwyższej wydajności wariant PMC (Programmable Machine Controller) dostępny w systemie CNC serii 21i-B.PMC jest zintegrowanym sterownikiem CNC, który wykonuje logikę sekwencji narzędzia równolegle z ruchem osi CNC:

Pojemność programu drabiny:PMC-SB7 zapewnia rozbudowaną zdolność wykonania schematów drabin uwzględniającą pełną logikę sekwencyjną złożonych maszyn narzędziowych z wieloma ośmi, automatycznych wymienników narzędzi, wymienników palet,i wyrafinowane bezpieczeństwo wzajemne blokowanie.

Skanowanie szybkie:PMC-SB7 wykonuje program drabiny w szybkim tempie skanowania, zapewniając, że reakcje I/O narzędzia maszynowego są wystarczająco szybkie do spełnienia wymagań w zakresie sterowania maszyną w czasie rzeczywistym.

Pojemność I/O:Specyfikacja PMC-SB7 obsługuje maksymalną liczbę punktów I/O dostępnych w platformie serii 21i-B ‡ obsługującej złożone maszyny z rozległymi czujnikami i aktywatorami I/O.

Scenariusze zastosowania

Utrata w systemie CNC serii 21i-BCentrum obróbki FANUC 21i-MB wywołuje usterki CNC na poziomie systemu, gdy CNC nie uruchamia całkowicie urządzenia lub wyświetla alarmy na poziomie procesora.Po sprawdzeniu karty procesora CPU i modułów pamięci, płyta główna A20B-8100-0665 jest zidentyfikowana jako wadliwa.

Uszkodzenie funkcji Ethernet na 21i-B:Centrum obrotowe serii 21i-TB traci łączność Ethernet DNC transfer programu i zdalne monitorowanie są utracone. A20B-8100-0665 jest zidentyfikowany jako płyta zawierająca interfejs Ethernet.Zmiana przywraca połączenie sieciowe.

Częste pytania

P1: Jaka jest różnica między numerami części A20B-8100-0665 a A20B-8100-0661 lub podobnymi numerami części w pobliżu?

Seria A20B-8100 obejmuje główne płyty procesora dla wielu platform FANUC i-series CNC. A20B-8100-0661 jest główną płytą procesora 18i-B. A20B-8100-0665 jest specyficzny dla 21i-B.te płyty są specyficzne dla platformy CNC ̇ płytę 21i-B nie można zastąpić płytą 18i-B lub odwrotniePrzed złożeniem zamówienia należy potwierdzić zainstalowany model CNC na etykiecie identyfikacyjnej jednostki sterującej.

P2: Czy po wymianie A20B-8100-0665 wszystkie dane CNC muszą zostać ponownie załadowane?

Tak wymiana głównej płyty procesora wymaga całkowitego ponownego ładowania wszystkich danych CNC: programów części, parametrów osi, parametrów serwo, programu drabiny PMC, danych o przesunięciu narzędzi,i wszystkie konfiguracje systemu. sama płyta nie zawiera trwałych danych użytkownika wszystkie dane znajdują się w modułach pamięci SMD (SRAM, FROM) zamontowanych na płycie.zapewnia dostępność kompletnego i zweryfikowanego kopii zapasowej wszystkich danych CNC.

P3: Czy procesor CPU (A20B-3300-031x) można przenieść ze starego na nowy A20B-8100-0665?

W niektórych przypadkach karta procesora CPU może zostać przeniesiona, jeśli jest nieuszkodzona, aby uniknąć ponownej rejestracji procesora.Wymiana jej wraz z płytą główną eliminuje tę niepewność. W stosownej instrukcji obsługi technicznej FANUC serii 21i-B należy potwierdzić, czy procesor należy wymienić lub wymienić na nowy.

P4: Jakie alarmy na 21i-B CNC wskazują konkretnie na usterkę A20B-8100-0665?

Niesprawności na poziomie płyty głównej w serii 21i-B zazwyczaj przejawiają się jako: niepowodzenie w zakończeniu samotestu włączenia z kodami błędu wyświetlanymi na ekranie alarmu CNC,kody "Alarm systemowy" lub "Alarm sprzętowy", które nie mogą być przypisane do żadnej karty peryferyjnej, powtarzające się alarmy "parytetu pamięci RAM" lub "błędu ROM" pomimo dobrych modułów pamięci lub całkowita utrata funkcji wyświetlania/MDI.Należy je odróżnić od usterek modułu pamięci (które wytwarzają określone kody błędu związane z modułem) i usterek procesora procesora przed potępieniem płyty głównej.

P5: Czy A20B-8100-0665 obsługuje konfiguracje 21i-MB i 21i-TB?

Tak A20B-8100-0665 jest płytą główną dla generacji 21i-B zarówno w wersjach ośrodka obróbki (21i-MB), jak i ośrodka obrotowego (21i-TB), a także w innych konfiguracjach 21i-B.Rodzaj maszyny (MB lub TB) jest określany przez oprogramowanie CNC i parametry załadowane do modułów pamięci.
