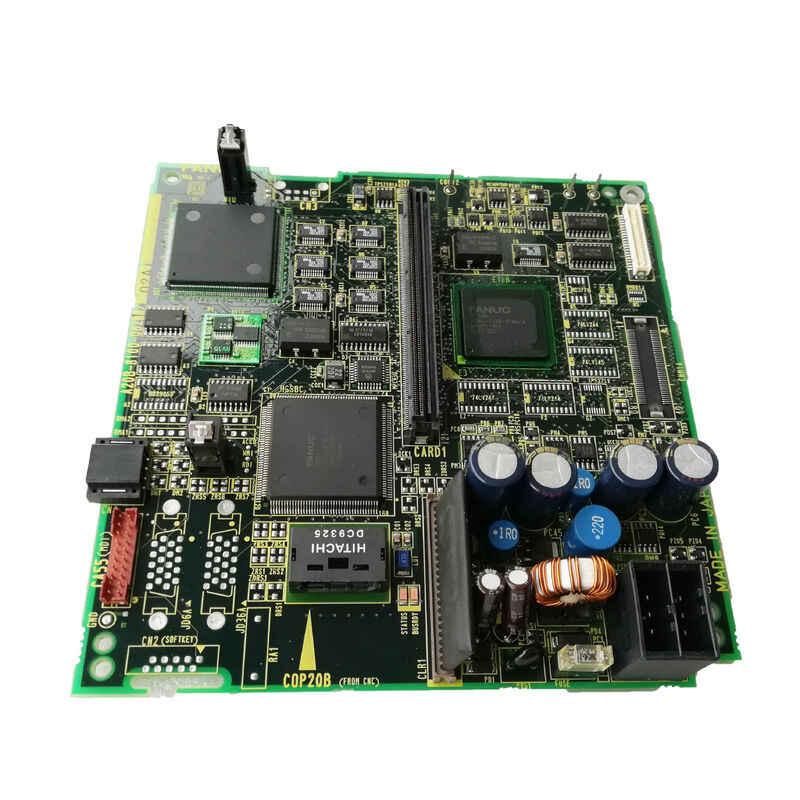

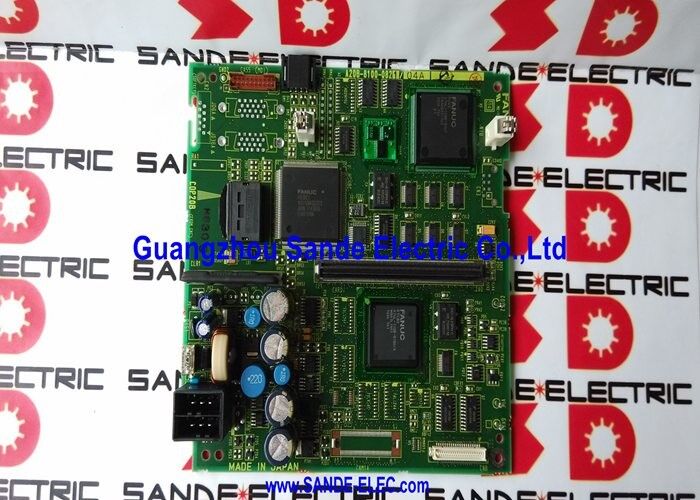

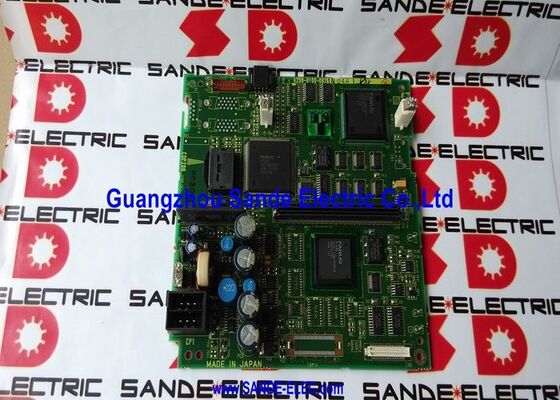

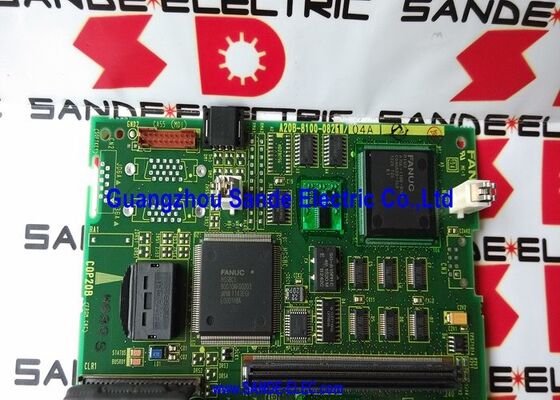

FANUC PC BOARD A20B-8100-0821 A2OB-81OO-O821 A20B81000821

A20B-8100-0821 | Płytka sterownika cyfrowego LCD serii 0i-B firmy FANUC — moduł LCD/MDI 8,4 cala / 9,5 cala / płytka wyświetlacza CNC F0i-B

Wyświetlacz LCD w 0i-B CNC — co robi płyta sterownicza

Interfejs operatora CNC FANUC serii 0i-B to oddzielny moduł LCD/MDI — połączony zespół wyświetlacza i klawiatury, który łączy się z główną jednostką sterującą CNC. Panel LCD pokazuje interfejs operatora: pozycje osi, zawartość programu, komunikaty alarmowe, przesunięcia narzędzi i wszystkie ekrany CNC.

Pomiędzy sygnałem wideo CNC a fizycznym panelem LCD, cyfrowa płytka sterownika LCD A20B-8100-0821 wykonuje krytyczną konwersję. Otrzymuje cyfrowe dane z wyświetlacza CNC, przetwarza je na określone sygnały taktowania i poziomy napięcia wymagane przez panel LCD, a następnie steruje układem pikseli panelu i sterowaniem podświetleniem, aby uzyskać czytelny, prawidłowo sformatowany obraz.

Jeśli A20B-8100-0821 nie działa prawidłowo, panel LCD odbiera nieprawidłowe sygnały napędu lub nie odbiera ich wcale, co skutkuje pustym wyświetlaczem, uszkodzonym obrazem lub migotaniem ekranu.

Kluczowe dane techniczne

8,4 cala i 9,5 cala — dwa rozmiary wyświetlacza, jedna płyta

A20B-8100-0821 obsługuje zarówno 8,4-calowe, jak i 9,5-calowe panele LCD w gamie jednostek 0i-B LCD/MDI. Te dwa rozmiary reprezentują różne opcje fizycznych paneli LCD stosowanych przez konstruktorów obrabiarek generacji 0i-B:

8,4-calowy wyświetlacz LCD:Kompaktowy rozmiar wyświetlacza stosowany w mniejszych panelach operatorskich 0i-B CNC — zajmujący niewiele miejsca w centrach tokarskich i małych centrach obróbkowych, gdzie powierzchnia panelu operatora jest ograniczona.

9,5-calowy wyświetlacz LCD:Nieco większy panel zapewniający bardziej czytelny obszar wyświetlania – stosowany w systemach 0i-B, gdzie określono większy panel operatora.

Parametry taktowania i poziomy sygnału płyty sterownika obsługują oba rozmiary ekranu, dzięki czemu A20B-8100-0821 jest właściwym zamiennikiem systemów 0i-B z dowolnym rozmiarem wyświetlacza. Przed złożeniem zamówienia należy potwierdzić rozmiar panelu fizycznego istniejącej jednostki.

Scenariusze zastosowań

Awaria wyświetlacza 0i-B:Tokarka CNC FANUC 0i-B wyświetla pusty wyświetlacz na panelu operatora. System CNC w dalszym ciągu normalnie wykonuje programy — co potwierdza, że ​​jednostka główna CNC jest nienaruszona. Badanie potwierdziło, że panel LCD i podświetlenie działają prawidłowo po przetestowaniu za pomocą sygnału zewnętrznego. Karta sterownika LCD A20B-8100-0821 wewnątrz modułu LCD/MDI jest identyfikowana jako usterka. Wymiana przywraca wyświetlacz operatora.

Uszkodzenie wyświetlacza na centrum obróbczym 0i-B:8,4-calowy wyświetlacz LCD centrum obróbczego 0i-B pokazuje zniekształcone znaki lub migoczący obraz, który zmienia się wraz z wibracjami maszyny. W A20B-8100-0821 występuje przerywany błąd sygnału. Wymiana rozwiązuje problem uszkodzenia wyświetlacza.

Często zadawane pytania

P1: Czy A20B-8100-0821 jest kompatybilny zarówno z systemami 0i-A, jak i 0i-B?

CNC Tools LLC potwierdza, że ​​A20B-8100-0821 jest przeznaczony do „sterowania 0i-A, 0i-B”. Obie generacje 0i-A i 0i-B wykorzystywały podobną, oddzielną architekturę jednostek LCD/MDI z wyświetlaczami o przekątnej 8,4 cala i 9,5 cala. Przed złożeniem zamówienia sprawdź numer części konkretnego modułu LCD/MDI w dokumentacji części zamiennych dla odpowiedniego systemu CNC.

P2: Jaka jest różnica pomiędzy płytką PCB cyfrowego sterownika LCD a analogowym sterownikiem LCD?

Cyfrowy sterownik LCD wysyła wyświetlane dane w postaci dyskretnych sygnałów cyfrowych dopasowanych do natywnego interfejsu cyfrowego panelu LCD. Sterownik analogowy konwertuje dane wideo na ciągły sygnał analogowy. Nowoczesne panele LCD wykorzystują interfejsy cyfrowe w celu zapewnienia lepszej jakości obrazu i odporności na zakłócenia. A20B-8100-0821 to model cyfrowy — odpowiedni dla technologii LCD stosowanej w wyświetlaczach CNC firmy FANUC z epoki 0i-B.

P3: Czy uszkodzony A20B-8100-0821 może uszkodzić panel LCD?

Awaria płytki drukowanej sterownika może powodować nieprawidłowe poziomy napięcia lub sygnały taktowania na złączach wejściowych panelu LCD. W większości przypadków uszkodzona płyta sterownicza powoduje wygaszenie wyświetlacza lub pokazywanie uszkodzonej zawartości, bez trwałego uszkodzenia samego panelu LCD. Jednakże utrzymujący się nieprawidłowy poziom napięcia spowodowany zwarciem elementu sterownika może potencjalnie obciążyć panel LCD. Sprawdź wizualnie panel LCD po zamontowaniu zamiennej płyty sterownika — upewnij się, że obraz na pełnym ekranie jest prawidłowy, zanim ogłosisz zakończenie naprawy.

P4: Czy wymiana A20B-8100-0821 wymaga zmiany parametrów CNC?

Nie. Płytka sterownika LCD jest sprzętowym interfejsem wyświetlacza — nie przenosi parametrów CNC. Po zamontowaniu zamiennika A20B-8100-0821 i ponownym podłączeniu modułu LCD/MDI, system CNC powinien wyświetlić prawidłowy wyświetlacz natychmiast po włączeniu zasilania, bez żadnych modyfikacji parametrów. Jeśli po wymianie zawartość wyświetlacza jest źle wyrównana lub sformatowana, sprawdź, czy parametr typu wyświetlacza systemu CNC odpowiada rozmiarowi zainstalowanego panelu LCD (8,4 cala lub 9,5 cala).

P5: Jaki jest kabel sygnałowy łączący moduł LCD/MDI z jednostką główną CNC?

Oddzielny moduł LCD/MDI łączy się z płytą główną CNC za pomocą dedykowanego kabla sygnałowego wyświetlacza. Ten kabel przenosi cyfrowe dane wyświetlacza (sygnał wideo w LVDS lub podobnym formacie cyfrowym), szyny zasilające dla jednostki LCD/MDI i powroty sygnału klawiatury. Typ kabla i złącze są zdefiniowane w instrukcji połączeń FANUC Series 0i-B. Stan kabla należy sprawdzić podczas sprawdzania usterek wyświetlacza — uszkodzony lub źle podłączony kabel sygnałowy może dawać objawy podobne do uszkodzonej płyty A20B-8100-0821.
