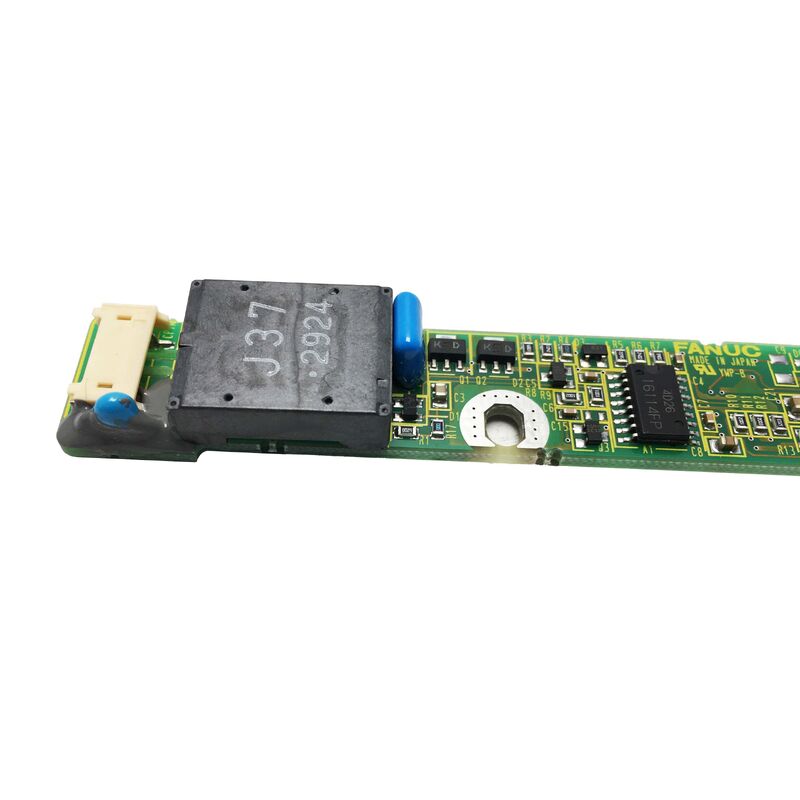

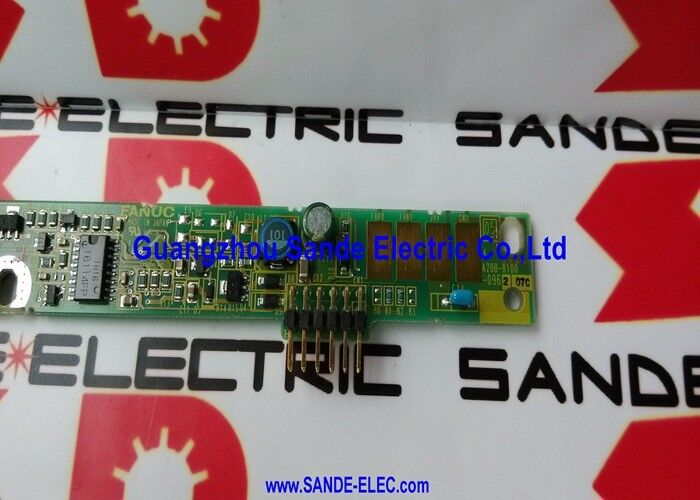

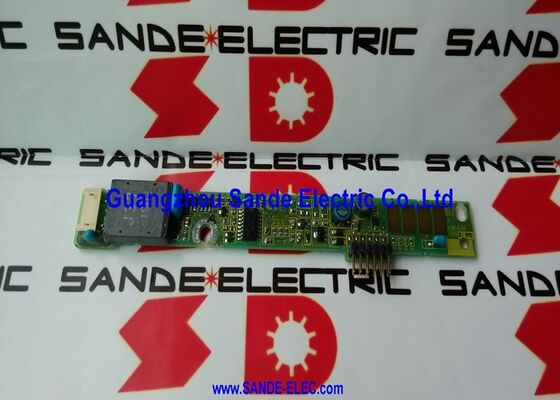

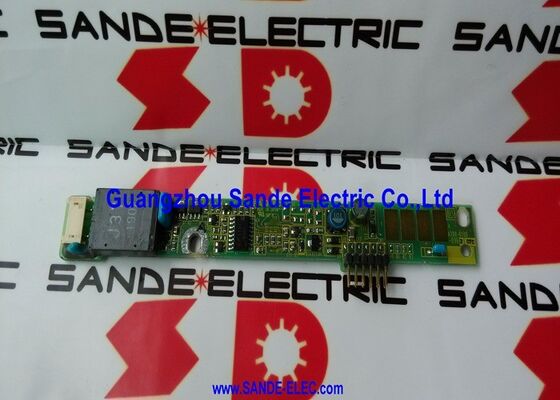

A20B-8100-0962 | Karta falownika LCD FANUC — wyświetlacz LCD CNC / 0–40°C / 80% RH / płytka zasilacza z podświetleniem

Co robi karta falownika na wyświetlaczu CNC

Panel LCD w interfejsie operatora CNC firmy FANUC wymaga dwóch rzeczy, aby wygenerować widoczny obraz: sygnału wideo z systemu CNC (który określa, co ma być wyświetlane) oraz podświetlenia za panelem (które zapewnia światło, które sprawia, że ​​obraz jest widoczny dla operatora).

Sygnał wideo pochodzi z płyty kontrolera wyświetlacza systemu CNC. Zasilanie podświetlenia pochodzi z karty inwertera.

Wyświetlacze CNC firmy FANUC w czasach, gdy projektowano model A20B-8100-0962, wykorzystywały podświetlenie CCFL (lampa fluorescencyjna z zimną katodą). Lampy CCFL wymagają do działania zasilania prądem przemiennym o wysokiej częstotliwości i wysokim napięciu — zazwyczaj 500 V lub więcej przy 40–100 kHz. Zasilacz prądu stałego CNC nie może bezpośrednio napędzać CCFL. Obwód A20B-8100-0962 przeprowadza tę konwersję: pobiera niskonapięciowe zasilanie prądem stałym z CNC i generuje wyjście prądu przemiennego o wysokiej częstotliwości i wysokim napięciu, które napędza podświetlenie CCFL.

W przypadku awarii falownika A20B-8100-0962 podświetlenie panelu LCD gaśnie — wyświetlacz wydaje się całkowicie ciemny lub bardzo przyciemniony, mimo że CNC działa normalnie. Obraz jest technicznie nadal generowany przez obwód wideo, ale jest niewidoczny bez podświetlenia.

Kluczowe dane techniczne

Specyfikacje środowiska operacyjnego

A20B-8100-0962 jest przystosowany do pracy w tym samym środowisku, co jednostka sterująca CNC, którą obsługuje:

Temperatura (0–40°C):Układ chłodzenia szafy sterowniczej CNC utrzymuje temperaturę wewnętrzną poniżej granicy roboczej 40°C. Jeśli chłodzenie szafy ulegnie awarii – zatrzyma się wentylator, zablokuje się filtr powietrza – temperatura wewnętrzna może wzrosnąć powyżej tego limitu, narażając falownik na działanie innych płytek.

Wilgotność (≤80% RH, bez kondensacji):Wymóg braku kondensacji jest ważny. Kondensacja na sekcji wyjściowej wysokiego napięcia karty inwertera może utworzyć ścieżki przewodzące, które powodują wyładowania łukowe, uszkodzenie toru jazdy lub awarię podzespołów. Instalacje CNC w wilgotnym środowisku (odlewnie, prasy) powinny zapewniać nadciśnienie w szafie, a uszczelnienie zapobiegać przedostawaniu się wilgotnego powietrza.

Wysokość (≤1000 metrów):Powyżej 1000 metrów zmniejszona gęstość powietrza wpływa na zarządzanie termiczne tranzystorów przełączających wysokiej częstotliwości falownika. Nie zaleca się stosowania falowników o standardowych parametrach powyżej tej wysokości bez potwierdzenia ich przydatności w dokumentacji technicznej firmy FANUC.

Scenariusze zastosowań

Wyświetlacz CNC ciemny po włączeniu zasilania:Jednostka sterująca CNC FANUC włącza się normalnie — wszystkie osie reagują, programy działają, w wewnętrznym stanie CNC występują alarmy — ale wyświetlacz panelu operatora jest całkowicie ciemny. Naciśnięcie przycisków generuje odpowiedź CNC potwierdzającą, że CNC działa. Test z zewnętrznym źródłem światła wykazał słaby obraz na wyświetlaczu LCD, potwierdzając, że panel LCD i obwód wideo są nienaruszone, ale podświetlenie nie działa. Karta falownika A20B-8100-0962 została wymieniona. Wyświetlacz powraca do pełnej jasności.

Okresowe przyciemnianie wyświetlacza:Wyświetlacz panelu operatora CNC czasami znacznie przyciemnia się, po czym powraca do normalnej jasności. Objawy nasilają się w miarę nagrzewania się maszyny. Elementy falownika A20B-8100-0962 wykazują degradację związaną z temperaturą. Proaktywna wymiana zapobiega całkowitej awarii podświetlenia.

Często zadawane pytania

P1: Jak odróżnić awarię karty falownika od awarii panelu LCD?

Awaria falownika powoduje utratę podświetlenia – panel jest ciemny lub bardzo przyćmiony, ale sam wyświetlacz LCD jest nienaruszony. Awaria panelu LCD zazwyczaj powoduje trwałe wady obrazu: martwe piksele, linie na obrazie lub częściowe uszkodzenie obrazu. Przetestuj, świecąc jasnym światłem na powierzchnię LCD pod niewielkim kątem — jeśli słabo widać prawidłowo renderowany ekran CNC, sygnał wideo dociera do wyświetlacza LCD, a inwerter jest uszkodzonym elementem. Jeśli na panelu widać zniekształcenia lub brakujące obszary, przyczyną może być sam panel LCD.

P2: Czy A20B-8100-0962 można używać z zamiennikami LCD z podświetleniem LED?

Panele LCD z podświetleniem LED nie korzystają z falowników CCFL. Panele LED zawierają własny zintegrowany obwód sterownika LED lub akceptują bezpośrednio sygnał prądu stałego o niskim napięciu. Jeśli oryginalny wyświetlacz LCD CCFL zostanie zastąpiony panelem LED, falownik A20B-8100-0962 jest zwykle pomijany lub odłączany — wymagania dotyczące zasilania panelu LED są inne. Przed kontynuowaniem potwierdź wymagania dotyczące połączenia konkretnej modernizacji LED.

P3: Co powoduje, że falowniki CCFL z biegiem czasu ulegają awariom?

Awaria falownika CCFL jest zazwyczaj związana z wiekiem. Kondensatory elektrolityczne w obwodzie falownika z czasem ulegają degradacji – tracąc pojemność lub zwiększając równoważną rezystancję szeregową (ESR). W miarę pogarszania się jakości kondensatorów częstotliwość oscylacji falownika i napięcie wyjściowe stają się niestabilne. Same lampy CCFL również się starzeją — ich wydajność spada, a napięcie rozruchowe wzrasta, co powoduje większe obciążenie falownika. Najczęstszym mechanizmem awarii jest połączenie starzenia się lampy i kondensatora.

P4: Czy A20B-8100-0962 jest standardową częścią zamienną CNC, czy komponentem specyficznym dla maszyny?

Karta falownika A20B-8100-0962 to numer części FANUC — jest to standardowy komponent CNC firmy FANUC, a nie część specyficzna dla maszyny. Pojawia się w wielu konfiguracjach wyświetlaczy CNC firmy FANUC, które wykorzystują ten sam sprzęt falownika. Dzięki temu jest to zapasowy zamiennik dla obiektów zajmujących się konserwacją systemów CNC FANUC ze zgodnymi wyświetlaczami.

P5: Czy po wymianie A20B-8100-0962 wymagana jest jakakolwiek regulacja CNC?

Nie. Karta falownika to wyłącznie element zasilacza — nie ma cyfrowego interfejsu do CNC i nie przechowuje żadnych zapisanych parametrów. Po zamontowaniu zamiennika i włączeniu zasilania podświetlenie powinno włączyć się natychmiast, bez konieczności wykonywania jakichkolwiek czynności konfiguracyjnych CNC. Jeśli po zamontowaniu zamiennika wyświetlacz pozostaje ciemny, sprawdź samą lampę CCFL — mogła ona niezależnie dobiec końca żywotności.
