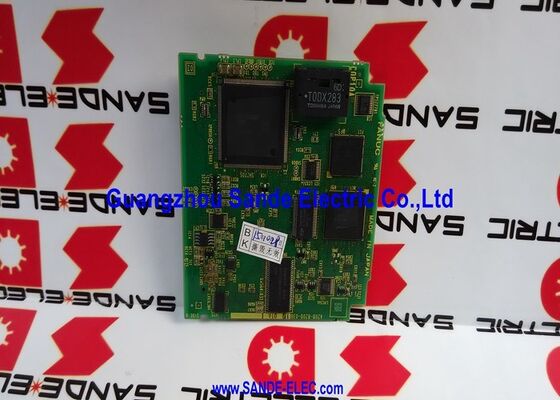

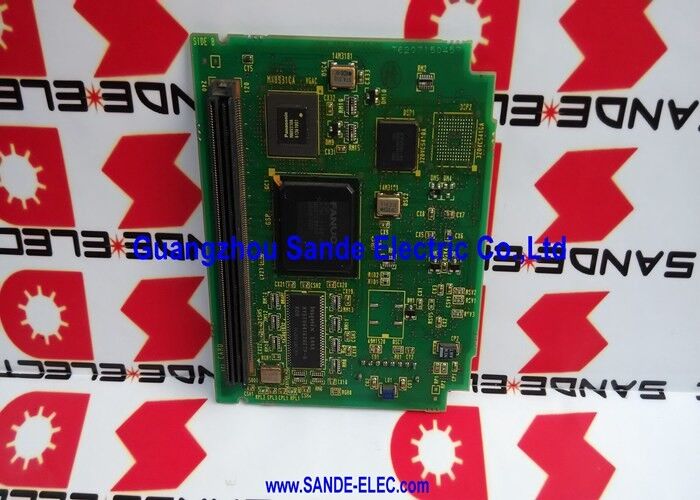

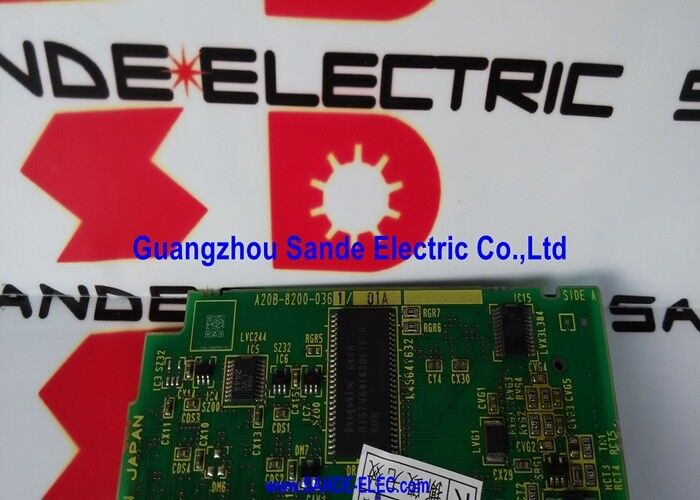

Fanuc Axis karta A20B-8200-0361 A2OB-82OO-O361 A20B82000361

A20B-8200-0361∙ FANUC Series 0i-TC 2-Axis FSSB Servo + LCD Graphics Card

Jedna karta, dwie kluczowe funkcje

A20B-8200-0361 to pojedynczy PCB, który wykonuje dwie różne i istotne role w obrębie jednostki sterującej obrotowym CNC 0i-TC:

FSSB Servo Controller (2 kanały):Płyta generuje sygnały komunikacyjne FSSB (Fiber Optic Servo Serial Bus) dla dwóch osi serwo zwrotnika, zazwyczaj X (prześlizg) i Z (pociąg).FSSB to seryjny bus światłowodowy firmy FANUC, który przenosi polecenia pozycji z CNC do wzmacniaczy serwo i zwraca informacje zwrotne kodera do CNC.

Silnik graficzny LCD:Płyta jednocześnie napędza wyświetlacz LCD CNC Treść programu, wyświetlacze pozycji i strony offsetowe narzędzi pochodzą z tej funkcji graficznej.

Połączenie obu funkcji na jednej karcie jest decyzją architektoniczną specyficzną dla konfiguracji obwodnika dwuosiowego 0i-TC.utrzymuje kompaktowy układ sterujący 0i-C, i dokładnie odpowiada potrzebom 2-osiowej maszyny.

Główne specyfikacje

0i-TC Seria, dla której została zaprojektowana ta karta

FANUC serii 0i-TC (Serie 0i Centrum Obrotowe, Model C) jest wariantem platformy 0i-C z konfiguracją obrabiarki.0i-TC jest zoptymalizowany do obrotowych operacji, w szczególności konfiguracji 2-osiowej (X i Z), która obejmuje zdecydowaną większość zastosowań z przekładnią CNC.

A20B-8200-0361 jest jedyną serwo/kartą graficzną w systemie 0i-TC. Kompletna jednostka sterowania 0i-TC składa się z: głównego 0i-C PCB, karty pamięci FROM/SRAM, tej połączonej karty FSSB/grafiki,i panelu LCDTen kompaktowy, czterokładnikowy stos jest kompletnym elektronicznym mózgiem obrabiarki.

W przypadku awarii A20B-8200-0361 zarówno wyświetlacz, jak i serwo komunikacja wyłączają się jednocześnie.Obróbka nie może poruszać ośmi (brak poleceń FSSB) i nie może wyświetlać żadnej zawartości (funkcja graficzna utracona)Obie objawy są charakterystyczne dla tej karty podwójnej funkcji.

Scenariusze zastosowania

0i-TC wyświetlacz pustego biegnika i alarm serwowy:Obróbka CNC 0i-TC włącza się, ale wyświetla pusty wyświetlacz i natychmiast generuje kody alarmowe serwo.Obie objawy występujące razem potwierdzają, że A20B-8200-0361 jest uszkodzonym komponentem, a nie oddzielnymi usterkami servo lub wyświetlaczaZastąpienie przywraca obie funkcje jednocześnie.

Odbudowa obrabiarki CNC:Starsza jednostka sterująca przekrętem 0i-TC jest odnawiana na poziomie planszy.A20B-8200-0361 jest wymieniany wraz z płytą główną i kartą pamięci, aby zresetować całe elektroniczne życie urządzenia sterującego.

Częste pytania

P1: Czy A20B-8200-0361 może być używany w wersji 0i-MC (centrum obróbki) platformy 0i-C?

Numer A20B-8200-0361 jest przeznaczony wyłącznie do konfiguracji 0i-TC (centrum obrotowe) z dokładnie 2 serwo kanałami FSSB (osiowie X i Z).Wariant centrum obróbki 0i-MC wykorzystuje inną kartę serwo/graficzną z dodatkowymi kanałami FSSB do pokrycia 3 lub więcej osiPłyty fizyczne różnią się i nie są wymienialne między wariantami TC i MC.

P2: Czy wymiana A20B-8200-0361 wymaga ponownej konfiguracji zadań osi FSSB?

Parametry przypisania osi FSSB są przechowywane w pamięci parametrów SRAM CNC, a nie w samej karcie A20B-8200-0361.CNC odczytuje istniejące parametry FSSB i przywraca komunikację z wzmacniaczami serwoNie jest wymagane ponowne wprowadzanie parametrów FSSB, jeśli moduł SRAM zostanie przeniesiony z oryginalnego systemu nienaruszonym.

P3: Jakie są oznaczenia systemów CNC kompatybilnych z A20B-8200-0361?

Kompatybilne systemy posiadają oznaczenia w zakresie A02B-03xx-Bxxx, w szczególności konfiguracje 0i-TC. Główną płytą 0i-C (A20B-8200-039x) jest płyta hosta.Przed złożeniem zamówienia należy potwierdzić określenie systemu w dokumentacji maszyny.

P4: Jeśli tylko wyświetlacz ulega awarii na obręczy 0i-TC, czy A20B-8200-0361 wymaga wymiany?

Ponieważ funkcje serwo i grafiki FSSB mają tę samą płytę fizyczną, awaria wyświetlacza na obręczy 0i-TC, która nie ma alarmów serwo, może nadal wskazywać na częściową awarię A20B-8200-0361.Przed zakończeniem karta jest wadliwa, sprawdź, czy oświetlenie LCD i sam panel LCD działają.sekcja graficzna A20B-8200-0361 prawdopodobnie nie działa i płyta wymaga wymiany.

P5: Jakie dane zapasowe są kluczowe przed wymianą A20B-8200-0361?

Przed wymianą karty A20B-8200-0361 należy wykonać kompletne kopie zapasowe wszystkich parametrów CNC, aby umożliwić wykonanie kopii zapasowych.części programówJeśli akumulator SRAM wyświetla również ostrzeżenie o niskim napięciu,w celu uniknięcia utraty danych SRAM podczas wymiany płyty.
