Płyty systemowe A20B-8200-0396 A2OB-82OO-O396 A20B82000396

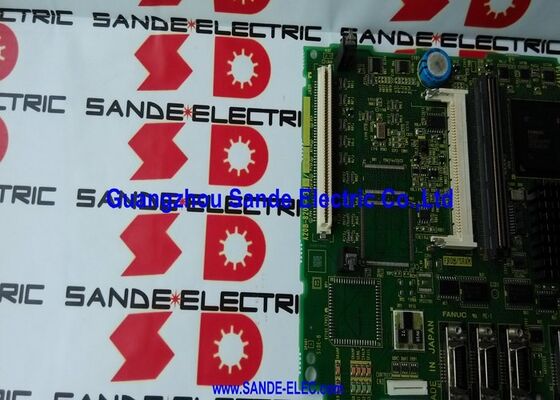

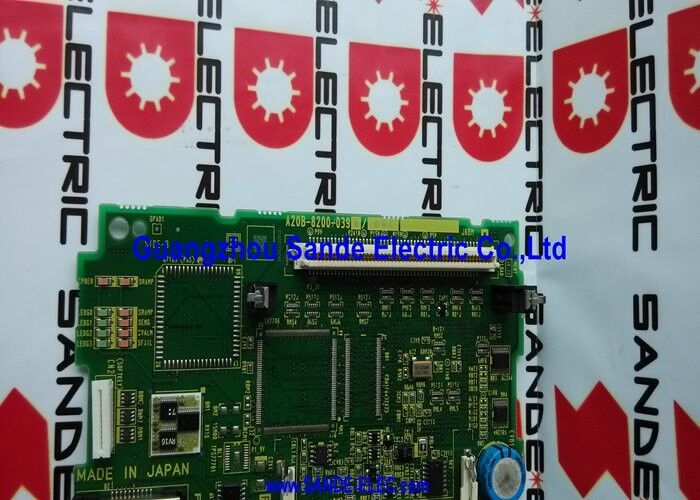

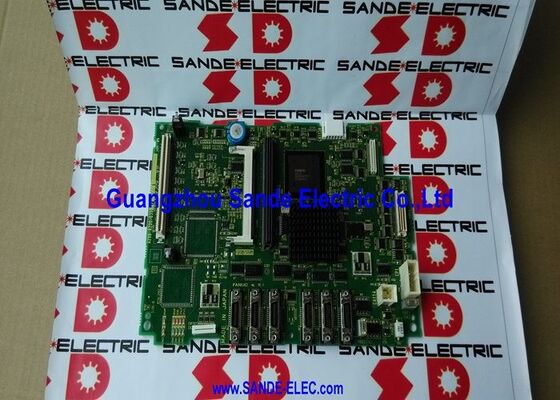

A20B-8200-0396 | Główna płytka drukowana FANUC Zero-i Mate-C (0i Mate Model C) — systemy do montażu na wyświetlaczu LCD / FSSB / A02B-0311-B5xx

Zero-i Mate-C — ekonomiczny system CNC z funkcjami i-Generation

FANUC Zero-i Mate-C (seria 0i Mate Model C) to kompaktowy, ekonomiczny wariant platformy 0i-C. Sufiks „Mate” identyfikuje go jako system o ograniczonej konfiguracji w rodzinie 0i – zoptymalizowany dla prostszych obrabiarek (tokarki 2–3 osiowe, kompaktowe centra obróbcze i podstawowe wiertarki), w których pełna liczba osi 0i-C i liczba wejść/wyjść przekraczają wymagania aplikacji.

W generacji 0i Mate-C główna płytka PCB A20B-8200-0396 jest płytą główną — fizycznym fundamentem jednostki sterującej, na której montowane są wszystkie moduły opcjonalne, karty procesora i moduły pamięci. Każda funkcja 0i Mate-C CNC – sterowanie ruchem osi, regulacja prędkości wrzeciona, logika sekwencji maszyny PMC, wyświetlacz operatora i komunikacja – zależy od tego, czy ta płyta jest nienaruszona i funkcjonalna.

Kluczowe dane techniczne

0i Mate-C vs 0i-C — kompaktowa platforma, ta sama architektura

0i Mate-C ma tę samą generację sprzętu co 0i-C (wykorzystuje te same płyty główne z serii A20B-8200), ale z różnicami w konfiguracji:

Mniej osi:0i Mate-C zazwyczaj obsługuje od 2 do 3 kontrolowanych osi, w porównaniu do wyższego maksimum 0i-C.

Zredukowane we/wy:Konfiguracja Mate zapewnia wystarczającą liczbę wejść/wyjść dla prostych obrabiarek bez zwiększonej pojemności wejść/wyjść pełnego 0i-C.

Mniejsze uzupełnienie modułu:Jednostka sterująca Mate jest fizycznie bardziej kompaktowa, ma mniej gniazd na płytki i mniejszą całkowitą liczbę modułów.

A20B-8200-0396 to płyta główna dla wariantu Mate — jej specyficzny układ złączy i konfiguracja gniazd odpowiadają jednostce sterującej 0i Mate-C, a nie pełnemu 0i-C.

Scenariusze zastosowań

0i Awaria płyty głównej CNC Mate-C:Tokarka z systemem CNC FANUC 0i Mate-C nie uruchamia się — wyświetlacz nie pokazuje żadnej treści, a system nie reaguje po włączeniu zasilania. Po potwierdzeniu, że zasilanie jest prawidłowe, A20B-8200-0396 zostaje zidentyfikowany jako uszkodzona płyta główna. Zamontowanie zamiennika, ponowna instalacja oryginalnych modułów pamięci i przywrócenie danych z kopii zapasowej parametrów przywraca tokarkę do stanu produkcyjnego.

Regeneracja jednostki sterującej 0i Mate-C:Starsza jednostka sterująca CNC 0i Mate-C została odnowiona w celu ponownego użycia. A20B-8200-0396 zostaje wymieniony, aby zresetować żywotność płyty głównej i zapewnić, że odnowione urządzenie zacznie działać z niezawodnym sprzętem.

Często zadawane pytania

P1: Jaka jest różnica między A20B-8200-0395 a A20B-8200-0396?

Obie są płytkami głównymi Zero-i Mate C z serii A20B-8200-039x. Sąsiednie numery części w tym zakresie reprezentują wersje sprzętowe tej samej płyty lub warianty obsługujące nieco inne konfiguracje 0i Mate-C (różne warianty typu maszyny lub konfiguracje modułów opcjonalnych). Potwierdź dokładne oznaczenie kontrolera systemu docelowego (A02B-0311-B5xx) z listą części zamiennych, aby określić, który wariant płyty głównej jest właściwy dla tego konkretnego kontrolera.

P2: Czy muszę ponownie załadować oprogramowanie systemu CNC po wymianie A20B-8200-0396?

Jeśli moduły FROM (Flash ROM) zostaną przeniesione w stanie nienaruszonym z oryginalnej płyty głównej na zamiennik, oprogramowanie systemu CNC zostanie zachowane. Moduły FROM to elementy wtykowe — nie są przylutowane do płyty głównej — dzięki czemu można je przenieść na płytę zamienną. Jeżeli moduły FROM nie zostaną przeniesione (lub uległy uszkodzeniu), należy ponownie załadować oprogramowanie systemu CNC z oryginalnego nośnika instalacyjnego.

P3: Jaki wpływ na zapasową baterię SRAM ma wymiana A20B-8200-0396?

Moduły SRAM są zasilane bateryjnie, co pozwala zachować parametry i programy po wyłączeniu zasilania. Bateria do podtrzymania pamięci SRAM może znajdować się na samej płycie głównej lub w oddzielnym zespole akumulatorowym, w zależności od konkretnej konfiguracji 0i Mate-C. Przed wymianą sprawdź lokalizację baterii. Jeśli bateria SRAM znajduje się na płycie głównej, a stara płyta zostanie wyjęta, moduły SRAM mogą utracić moc — przed rozpoczęciem wymiany płyty głównej wykonaj pełną kopię zapasową parametrów i programu.

P4: Do czego służy połączona karta FSSB/graficzna i czy jest ona przenoszona podczas wymiany płyty głównej?

Połączoną kartę FSSB/graficzną podłącza się do płyty głównej i spełnia dwie funkcje: FSSB generuje sygnały światłowodowe do komunikacji serwo dla podłączonych wzmacniaczy serwo; grafika generuje sygnał wideo dla wyświetlacza LCD. Kartę podłącza się do dedykowanego slotu na płycie głównej. Podczas wymiany płyty głównej wyjmij tę kartę ze starej płyty głównej i zainstaluj ją ponownie w tym samym gnieździe w zamienniku A20B-8200-0396. Nie trzeba go wymieniać, chyba że jest również uszkodzony.

P5: Jaka kopia zapasowa danych CNC jest niezbędna przed wymianą A20B-8200-0396?

Przed wymianą: wykonaj kopię zapasową wszystkich parametrów CNC (kopia zapasowa ALL IO), wszystkich zapisanych programów części, danych korekcji narzędzi, danych korekcji punktu zerowego, programu drabinkowego PMC i danych masteringowych (dane pozycji enkodera absolutnego). Bez pełnej kopii zapasowej parametrów przywrócenie maszyny po wymianie płyty głównej wymaga uzyskania oryginalnego pliku parametrów producenta maszyny — proces ten może spowodować dłuższe przestoje, jeśli pliki te nie będą łatwo dostępne.
