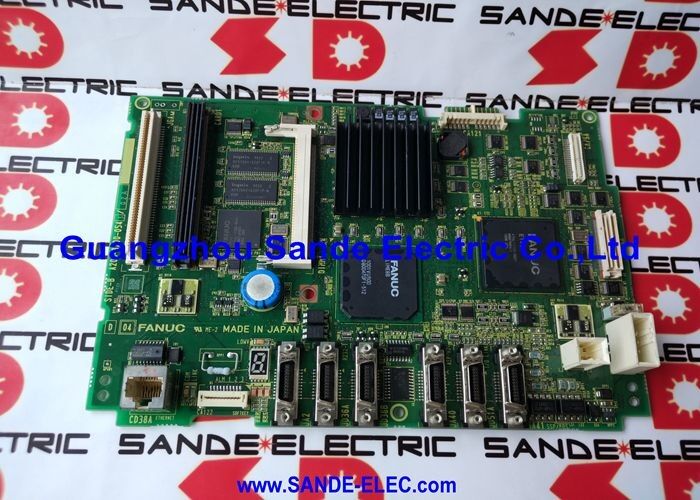

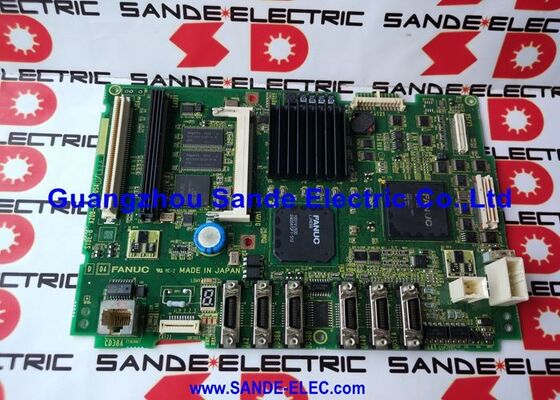

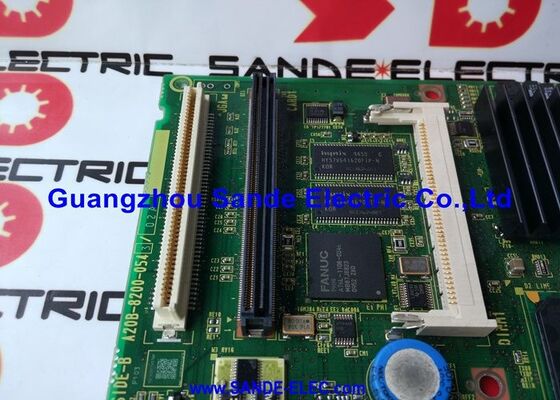

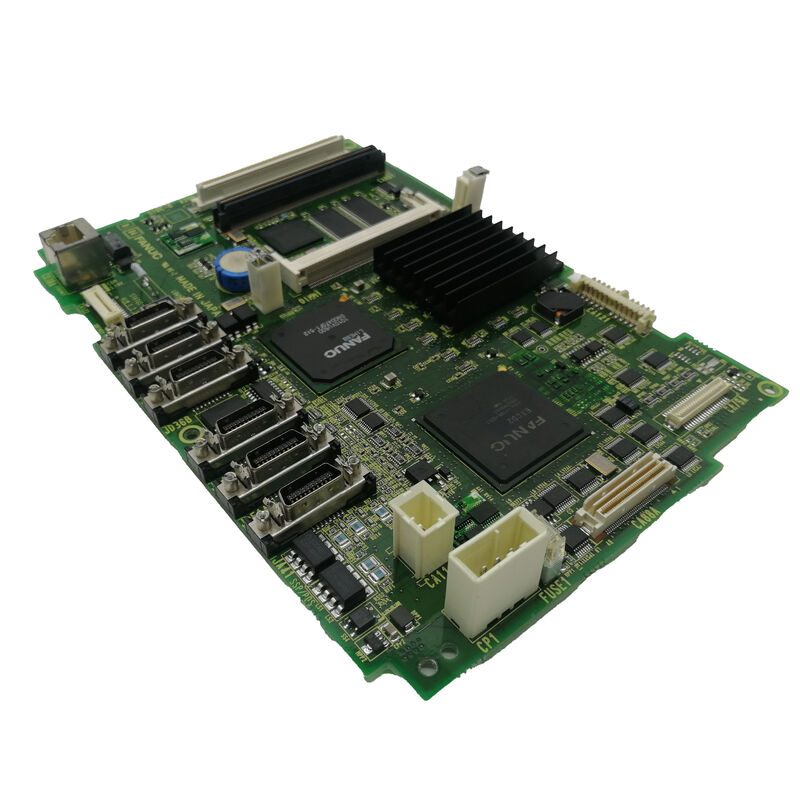

FANUC MOTHERBOARD A20B-8200-0543 A2OB-82OO-O543 A20B82000543

A20B-8200-0543 | FANUC 0i-D / 0i-MD / 0i-TD Główna płytka PCB A3 — 5VDC / 9W / Ethernet Funkcja PC / Żółta płyta montażowa / 0,45kg

System 0i-D — generacja, której służy A20B-8200-0543

Seria 0i-D firmy FANUC to platforma CNC 0i czwartej generacji (po 0i-A, 0i-B i 0i-C). W hierarchii CNC firmy FANUC model 0i-D to opłacalna i wysoce niezawodna opcja dla obrabiarek ogólnego przeznaczenia — centrów obróbczych (0i-MD) i centrów tokarskich (0i-TD), które nie wymagają zaawansowanych możliwości obsługi wielu osi serii 30i lub 31i.

Generacja 0i-D przyniosła znaczący postęp w stosunku do swoich poprzedników: lepszą wydajność serwomechanizmów, bardziej wydajne PMC (ścieżka aktualizacji PMC z SA1 do SB7) i wbudowaną funkcjonalność komputera PC. A20B-8200-0543 to płyta główna A3 tej generacji — fizyczna płyta główna, do której wszystkie karty opcjonalne i moduły podłączane są wewnątrz jednostki sterującej 0i-D.

Kluczowe dane techniczne

Funkcja komputera PC i Ethernet — wbudowana łączność sieciowa

A20B-8200-0543 posiada funkcję PC z portem Ethernet. Jest to istotna cecha generacji 0i-D, która odróżnia ją od wcześniejszych generacji 0i. Funkcja komputera umożliwia:

DNC (bezpośrednie sterowanie numeryczne):Programy części można przesyłać strumieniowo do systemu CNC z podłączonego komputera PC za pośrednictwem sieci Ethernet bez konieczności ładowania programu do pamięci programu CNC. Długie programy, które nie mieszczą się w pamięci, są uruchamiane bezpośrednio z serwera PC.

Zbieranie danych:Stan maszyny, dane dotyczące wykonania programu i liczniki produkcji można przesyłać do systemów sieci zakładowej za pośrednictwem sieci Ethernet. Ta łączność umożliwia integrację z systemem realizacji produkcji (MES) bez dodatkowego sprzętu komunikacyjnego.

Zarządzanie programem:Biblioteki programów przechowywane na serwerze sieciowym są dostępne na maszynie poprzez połączenie Ethernet, co upraszcza produkcję wielu programów.

Scenariusze zastosowań

Awaria płyty głównej centrum obróbczego 0i-MD:Nie można uruchomić systemu CNC FANUC 0i-MD — wyświetlacz LCD pozostaje pusty i nie jest ustalane zasilanie osi. Po potwierdzeniu, że zasilanie jest prawidłowe, A20B-8200-0543 zostaje zidentyfikowany jako uszkodzona płyta główna. Wymiana przywraca sekwencję rozruchową CNC, a przywrócenie parametrów z kopii zapasowej przywraca maszynę do produkcji.

Utrata łączności Ethernet:Centrum tokarskie 0i-TD traci połączenie sieciowe Ethernet używane do przesyłania strumieniowego programów DNC. Badanie potwierdziło, że port Ethernet w A20B-8200-0543 uległ awarii. Wymiana płytki przywraca funkcję sieciową DNC, umożliwiając wznowienie przesyłania strumieniowego programów.

Renowacja systemu 0i-D:Starsze centrum obróbcze 0i-MD zostaje odnowione. A20B-8200-0543 zostaje wymieniony w ramach pełnej odnowienia elektroniki wraz z innymi płytkami w jednostce CNC, resetując żywotność płyty głównej.

Często zadawane pytania

P1: Z jakimi modelami CNC 0i-D jest kompatybilny A20B-8200-0543?

A20B-8200-0543 został potwierdzony dla FANUC 0i-MD (centrum obróbcze) i 0i-TD (centrum tokarskie) generacji 0i-D. Oznaczenia zgodnych jednostek sterujących obejmują serię A02B-0319-Bxxx (0i-MD). W przypadku innych konfiguracji lub podtypów 0i-D przed złożeniem zamówienia należy sprawdzić oznaczenie A02B konkretnej jednostki sterującej z listą części zamiennych A20B-8200-0543.

P2: Czy wymiana A20B-8200-0543 wpływa na konfigurację Ethernet?

Adres MAC sieci Ethernet i parametry sieci (adres IP, podsieć, brama) są zazwyczaj przechowywane w pamięci nieulotnej na płycie głównej lub w obszarze konfiguracji systemu CNC. Po zamontowaniu zamiennego A20B-8200-0543 może zaistnieć potrzeba ponownego wprowadzenia parametrów sieci Ethernet. Adres MAC zamiennej karty może różnić się od oryginalnego — poinformuj administratora sieci, aby w razie potrzeby można było zaktualizować rezerwacje DHCP lub przydziały stałych adresów IP.

P3: Czy A20B-8200-0543 jest kompatybilny z generacją 0i-C lub 0i-B?

Nie. Model A20B-8200-0543 jest przeznaczony wyłącznie dla generacji 0i-D. Poprzednie generacje 0i wykorzystują różne numery części płyt głównych w różnych seriach A20B: 0i-C wykorzystuje płyty z zakresu A16B-3200-049x; 0i-B wykorzystuje również płytki z zakresu A16B-3200-049x. Płyty główne A20B-8200-xxxx 0i-D nie są kompatybilne z wcześniejszymi architekturami sprzętowymi 0i.

P4: Jakie są zalecane wymagania dotyczące chłodzenia dla A20B-8200-0543?

Płyta wymaga wymuszonego obiegu powietrza – nie jest przystosowana do chłodzenia naturalną konwekcją. Taki przepływ powietrza zapewnia system wewnętrznego wentylatora chłodzącego jednostki sterującej 0i-D. Przed i po wymianie płyty sprawdzić, czy wentylatory chłodzące jednostki sterującej działają prawidłowo. Awaria wentylatora, która pozostaje niezauważona po wymianie płyty głównej, może spowodować przegrzanie nowej płyty i przedwczesną awarię. Używanie A20B-8200-0543 w temperaturze powyżej 55°C zmniejszy jego niezawodność i żywotność.

P5: Jaka zaawansowana wiedza jest wymagana do wymiany A20B-8200-0543?

Firma CNC Shopping zauważa, że ​​do wymiany tej płyty głównej „wymagany jest pewien poziom specjalistycznej i zaawansowanej wiedzy”, szczególnie w przypadku systemów z funkcjami komputera PC. Złożoność wynika z: (1) konieczności wykonania pełnej, zweryfikowanej kopii zapasowej danych przed wymianą; (2) Etapy konfiguracji funkcji Ethernet i PC po zamontowaniu; (3) Ponowne załadowanie oprogramowania CNC, jeśli moduły FROM są również wymieniane; oraz (4) fizyczny demontaż modułu LCD/MDI w celu uzyskania dostępu do płyty głównej. Technicy niezaznajomieni z systemami FANUC 0i-D powinni zaangażować w proces wymiany wykwalifikowanego inżyniera serwisu FANUC.
