Czujnik enkodera silnika wrzeciona FANUC A20B-9000-0300

Optyczny przetwornik typu B | 12-pinowe urządzenie sprzężenia zwrotnego | Wczesne generacje silników wrzecionowych AC FANUC | Sprzężenie zwrotne prędkości i orientacji wrzeciona | Kod zamówienia: A290-1003-V320 | Wyprodukowano w Japonii

Czujnik za wrzecionem

Zanim centrum obróbcze CNC zorientuje swoje wrzeciono do wymiany narzędzia, zanim sterowanie wykona przejście gwintowania na tokarce, zanim możliwe stanie się sztywne gwintowanie – pozycja i prędkość silnika wrzeciona muszą być raportowane do sterowania w czasie rzeczywistym. Ta funkcja należy do czujnika silnika wrzeciona. W silnikach wrzecionowych AC FANUC starszych generacji za to sprzężenie zwrotne odpowiada A20B-9000-0300.

Jest to optyczny przetwornik typu B, zaprojektowany i wyprodukowany przez FANUC w Japonii specjalnie dla wariantów silników wrzecionowych AC z czarną i czerwoną nasadką, które wyposażały tysiące centrów obróbczych CNC, centrów tokarskich i maszyn EDM od lat 80. do wczesnych lat 90. Jego oficjalne oznaczenie zamówienia FANUC to A290-1003-V320, chociaż numer referencyjny A20B-9000-0300 jest formą, pod którą krąży na rynku konserwacji i części zamiennych CNC.

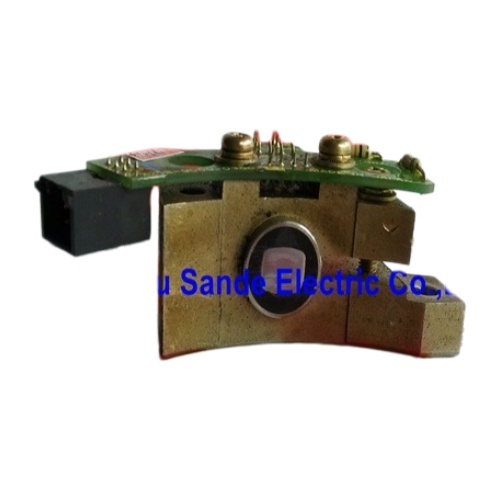

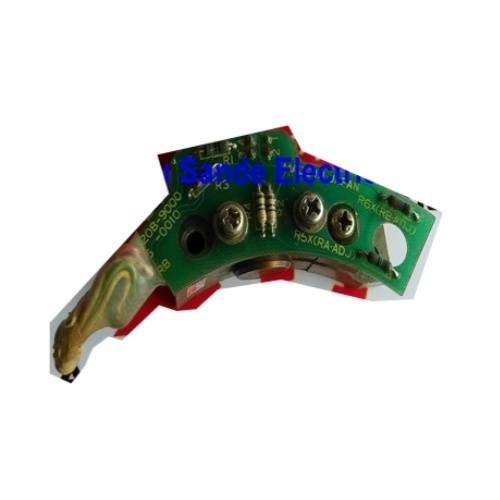

Czujnik jest sprzedawany jako kompletny zespół – płytka drukowana optycznego przetwornika ze sprzętem montażowym i, w zależności od dostawcy, z kablem połączeniowym lub bez niego. Nie ma podzespołów do pozyskania osobno.

Co ten czujnik robi w maszynie

System napędu wrzeciona AC FANUC polega na ciągłym sprzężeniu zwrotnym z silnika wrzeciona w celu utrzymania kontrolowanej prędkości, wykonania zatrzymań orientacyjnych i, w odpowiednich konfiguracjach napędu, umożliwienia funkcji wrzeciona sterowanych położeniem. A20B-9000-0300 jest fizycznym źródłem tego sprzężenia zwrotnego. Zamontowany z tyłu korpusu silnika wrzeciona, czujnik odczytuje koło celownicze na wale silnika i generuje impulsy, które napęd wrzeciona i sterowanie CNC wykorzystują do obliczenia rzeczywistej prędkości obrotowej wrzeciona i śledzenia pozycji kątowej.

Trzy konkretne funkcje w CNC zależą bezpośrednio od obecności i prawidłowego działania tego czujnika:

Regulacja prędkości wrzeciona — Wzmacniacz wrzeciona wykorzystuje wyjście czujnika jako sprzężenie zwrotne rzeczywistej prędkości do zamknięcia pętli prędkości. Bez prawidłowego sygnału napęd nie może utrzymać zaprogramowanej prędkości wrzeciona przy zmiennych obciążeniach skrawania, a w większości konfiguracji wygeneruje alarm i całkowicie zablokuje pracę wrzeciona.

Orientacja wrzeciona (M19) — Komenda orientacji parkuje wrzeciono w ustalonej pozycji kątowej do automatycznej wymiany narzędzia. Pętla położenia do orientacji jest zamykana przez czujnik wrzeciona. Jeśli czujnik ulegnie awarii lub straci integralność sygnału, wrzeciono albo nie osiągnie pozycji orientacyjnej, albo będzie się obracać w sposób ciągły bez zatrzymania — zachowanie często zgłaszane w zasobach rozwiązywania problemów FANUC i wiarygodny wskaźnik awarii czujnika.

Funkcje zsynchronizowane z wrzecionem — Cykle gwintowania na tokarkach, sztywne gwintowanie na centrach obróbczych (tam, gdzie jest to obsługiwane przez generację napędu) i wszelkie cykle wymagające od sterowania znajomości pozycji wrzeciona w czasie rzeczywistym zależą od czystego, spójnego i dokładnego fazowo wyjścia impulsowego czujnika.

Kompatybilność silnika: Wczesne rodziny silników wrzecionowych AC FANUC

A20B-9000-0300 został zaprojektowany dla wczesnej generacji silników wrzecionowych AC FANUC — oryginalnych wariantów z czarną i czerwoną nasadką, które poprzedzały serię Alpha. W klasyfikacji DNC Electronics używanej przez specjalistów FANUC, silniki te obejmują serie 07xx i 10xx (najwcześniejsze modele z czarną nasadką) i kontynuują przez silniki serii S, P i I obejmujące oznaczenia ram 072x do 076x, gdzie określono interfejs czujnika typu B.

Dla silników wrzecionowych serii S i P — koni roboczych instalacji obrabiarek ery FANUC 0, 6, 10, 11 i 15 — A20B-9000-0300 jest prawidłowym czujnikiem typu B. Jeśli maszyna używa silnika wrzecionowego serii Alpha lub Alpha i, wymagana jest inna rodzina czujników.

Kontekst systemu CNC: Co sterowało tymi silnikami

Maszyny, w których najczęściej znajdują się czujniki A20B-9000-0300, odzwierciedlają zainstalowaną bazę obrabiarek sterowanych przez FANUC z tego okresu. Udokumentowane przykłady obejmują pionowe centra obróbcze Kitamura MY Center-2B ze sterowaniem FANUC 11M, tokarki CNC Hardinge CHNC i maszyny EDM AGIE AGIECUT — przekrój, który ilustruje, jak szeroko platforma silników wrzecionowych AC FANUC została przyjęta przez producentów obrabiarek i typy maszyn.

Sterowania CNC FANUC współpracujące z tymi silnikami wrzecionowymi — serie 0, 3, 6, 10/11/15 — same w sobie są nadal aktywne w obsłudze maszyn na całym świecie. Czujnik wrzeciona jest jednym z elementów zużywających się w tych maszynach. W przeciwieństwie do uzwojeń silnika lub łożysk, które zazwyczaj zużywają się stopniowo, awaria czujnika ma tendencję do bycia nagłą: zdarzenie zanieczyszczenia, uderzenie mechaniczne lub po prostu długotrwałe zmęczenie termiczne elementów optycznych i płytki drukowanej. Gdy czujnik ulegnie awarii, maszyna się zatrzymuje.

A20B-9000-0300 i jego rodzeństwo: A20B-9000-0380

A20B-9000-0380 pojawia się obok A20B-9000-0300 na listach wielu specjalistów od części FANUC i jest krzyżowo wymieniany jako kompatybilna/powiązana część. Oba są czujnikami typu B dla silników wrzecionowych AC starszej generacji. Przy zamawianiu zamiennika zaleca się potwierdzenie dokładnego wariantu silnika i sprawdzenie obu numerów części — czujnik, który został dostarczony z fabryki z silnikiem, jest ostatecznym odniesieniem, a tylna obudowa silnika lub tabliczka znamionowa mogą bezpośrednio identyfikować oryginalne oznaczenie czujnika.

Uwagi dotyczące zakupu i stanu

Nowe czujniki A20B-9000-0300 są niezwykle rzadkie. Oficjalna produkcja komponentów FANUC dla tej generacji silników wrzecionowych została dawno zakończona, a pozostała podaż rynkowa pochodzi z trzech źródeł: starych zapasów fabrycznych, jednostek wycofanych z maszyn podczas modernizacji lub wycofywania maszyn oraz jednostek po remoncie przetwarzanych przez centra serwisowe specjalizujące się w FANUC.

Renomowani specjaliści FANUC testują te czujniki tylko wtedy, gdy są dostarczane z kompletnym silnikiem wrzeciona — samodzielne testowanie czujnika bez koła celowniczego silnika i układu montażowego nie odzwierciedla warunków pracy w maszynie. Przy zakupie jednostki zamiennej, 90-180 dniowa gwarancja od specjalistycznego warsztatu, który testuje z zainstalowanym silnikiem, jest realistycznym standardem w tym segmencie rynku.

Często zadawane pytania

P1: Jak potwierdzić, że A20B-9000-0300 jest właściwym czujnikiem dla mojego konkretnego silnika wrzecionowego FANUC?

Najbardziej niezawodną metodą jest sprawdzenie tylnej obudowy lub tabliczki znamionowej silnika wrzeciona — oryginalny numer części czujnika jest zazwyczaj wydrukowany lub oznaczony na korpusie silnika w pobliżu miejsca montażu czujnika. Jeśli dokumentacja silnika jest niedostępna, oznaczenie serii silnika (widoczne na tabliczce znamionowej silnika jako kod modelu w zakresie 072x–076x dla silników serii S/P/I) potwierdza kompatybilność czujnika typu B. Jeśli silnik znajduje się w maszynie ze sterowaniem FANUC serii 10, 11 lub 15 i używa silnika wrzecionowego AC z czarną lub czerwoną nasadką, A20B-9000-0300 jest głównym kandydatem. Należy również sprawdzić powiązany A20B-9000-0380, ponieważ obejmuje on nakładający się zakres wczesnych silników wrzecionowych AC.

P2: Jakie objawy wskazują na awarię czujnika A20B-9000-0300?

Najczęstszym objawem jest awaria orientacji wrzeciona — wrzeciono, które ma być skierowane na M19, albo nie zatrzymuje się w pozycji docelowej, albo obraca się w sposób ciągły bez osiągnięcia zatrzymania orientacyjnego. Drugim częstym objawem jest alarm wrzeciona na CNC podczas uruchamiania lub przyspieszania, gdzie napęd zgłasza brak sygnału sprzężenia zwrotnego prędkości lub niespójny sygnał sprzężenia zwrotnego. W niektórych przypadkach regulacja prędkości wrzeciona staje się nieregularna przed całkowitą awarią — zaprogramowana prędkość obrotowa nie może być utrzymana przy obciążeniu skrawania. Każdy z tych warunków w silniku wrzeciona AC FANUC starszej generacji uzasadnia inspekcję czujnika przed skreśleniem wzmacniacza lub silnika.

P3: Czy czujnik można przetestować na stole bez silnika wrzeciona?

Znaczące testy stołowe tego czujnika optycznego wymagają koła celowniczego silnika (zębatego lub szczelinowego dysku, który odczytuje czujnik) i odpowiedniego układu montażowego, który odzwierciedla szczelinę czujnik-celownik określoną dla silnika. Samodzielne testowanie za pomocą zasilacza stołowego może potwierdzić, że elektronika płytki drukowanej jest sprawna, ale nie wykryje problemów z czułością szczeliny, zanieczyszczenia ścieżki optycznej ani usterek przerywanych, które pojawiają się tylko w warunkach wibracji i termicznych pracującego wrzeciona. Specjaliści FANUC, którzy oferują testowanie czujników, wykonują je prawidłowo z kompletnym zespołem silnika z tego powodu.

P4: Czy A20B-9000-0300 jest kompatybilny z silnikami wrzecionowymi FANUC serii Alpha?

Nie. Silniki wrzecionowe serii Alpha i Alpha i wykorzystują inną rodzinę czujników — czujniki typu MZ lub CZ z innym fizycznym montażem, innymi konfiguracjami złączy i innymi interfejsami sygnałowymi. A20B-9000-0300 jest przeznaczony wyłącznie dla starszych silników wrzecionowych AC FANUC serii S, P i I. Instalacja czujnika typu B w silniku Alpha lub próba adaptacji okablowania nie jest wspieraną ani wykonalną substytucją. Jeśli maszyna używa silnika wrzecionowego serii Alpha, właściwym czujnikiem jest z rodziny A20B-2002-xxxx lub A20B-2200-xxxx, w zależności od generacji silnika.

P5: Jaka jest relacja między A20B-9000-0300 a kodem zamówienia A290-1003-V320?

Oba numery odnoszą się do tego samego fizycznego komponentu. A290-1003-V320 to kod zamówienia fabrycznego FANUC — numer używany przy zamawianiu bezpośrednio przez kanały dystrybucji FANUC. A20B-9000-0300 to powszechny numer referencyjny, pod którym część jest znana w całym sektorze wtórnym i naprawczym, zazwyczaj dlatego, że ten numer pojawia się na sitodruku lub etykiecie płytki drukowanej czujnika. Podczas wyszukiwania u dostawców wtórnych oba numery mogą dać wyniki, a podczas weryfikacji otrzymanej części w stosunku do oryginału, pojawienie się któregokolwiek z tych numerów na płytce drukowanej potwierdza prawidłową tożsamość.
