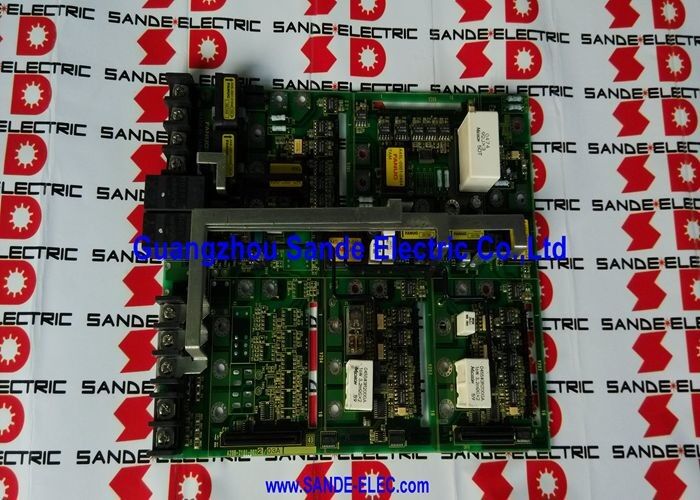

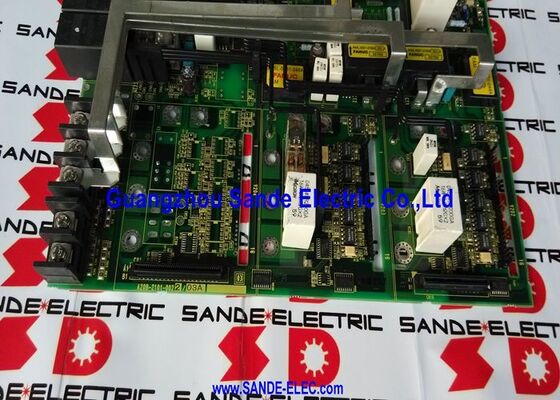

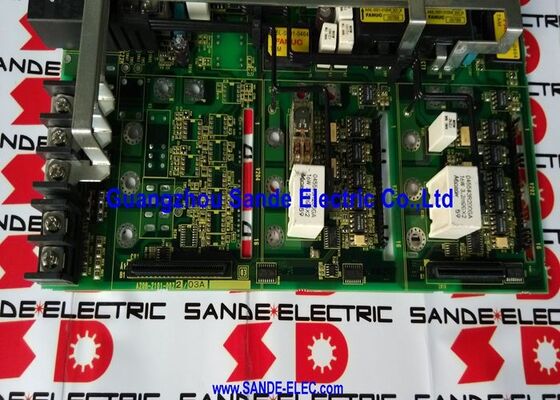

FANUC Zarządzający A20B-2101-0022 A20B21010022 A2OB-21O1-OO22

FANUC A20B-2101-0022 | Płyta bazowa wzmacniacza serwo — Płytka sterująca wzmacniacza serwo i wrzeciona CNC

Numer części: A20B-2101-0022

Krzyżowe odniesienie: A20B-2101-0021 (powiązana wariant)

Producent: FANUC Ltd. (Japonia)

Typ produktu: Płyta bazowa wzmacniacza serwo — Płytka sterująca

Seria produktów: A20B-2101

Fundament sterowania napędu

A20B-2101-0022 to płyta bazowa — główna płytka sterująca — wewnątrz jednostki wzmacniacza serwo lub wrzeciona FANUC. W architekturze wzmacniaczy FANUC, płyty serii A20B-2101 działają jako warstwa inteligencji wzmacniacza: przetwarzają polecenia prędkości i momentu obrotowego z CNC, kondycjonują sygnały sprzężenia zwrotnego z enkodera, wykonują pętle regulacji prądu i sterują sygnałami przełączania stopnia mocy.

Płyta A20B-2101 różni się od płyty mocy (która obsługuje prostowanie wysokonapięciowe i przełączanie IGBT). Płyta bazowa działa przy niskim napięciu, przetwarzając sygnały sterujące i dane sprzężenia zwrotnego z dużą prędkością. Gdy płyta bazowa ulegnie awarii, wzmacniacz traci logikę sterowania — napęd nie może regulować prądu, śledzić poleceń pozycji ani chronić silnika przed przetężeniem. Błędy napędu zazwyczaj pojawiają się natychmiast po włączeniu zasilania lub przy pierwszym poleceniu uruchomienia.

A20B-2101-0022 jest dokumentowana wraz z A20B-2101-0021 jako powiązana wariant obsługująca te same zastosowania wzmacniaczy. Oba są płytami bazowymi dla tej samej rodziny jednostek wzmacniaczy FANUC, z oznaczeniami 0022 i 0021 odzwierciedlającymi specyficzne różnice w rewizji sprzętu lub konfiguracje aplikacji w ramach serii.

Seria A20B-2101 w architekturze wzmacniacza

Wzmacniacze serwo i wrzeciona FANUC (seria Alpha i poprzednie) są zbudowane wokół modułu mocy i zespołu płytki sterującej. Seria A20B-2101 zajmuje rolę płytki sterującej:

• Odbiera polecenia prędkości/momentu obrotowego z CNC przez szeregową magistralę serwo (FSSB) lub interfejs analogowy
• Przetwarza sprzężenie zwrotne z enkodera silnika do obliczania pozycji i prędkości
• Uruchamia algorytm regulacji prądu
• Generuje sygnały sterujące bramką dla stopnia mocy IGBT
• Implementuje ochronę sprzętową: przetężeniową, przepięciową, nadmierną temperaturę

Awarie A20B-2101-0022 z nienaruszonym stopniem mocy są możliwe do naprawy — płyta sterująca jest wymienna bez dotykania elementów wysokonapięciowych.

Kluczowe specyfikacje

FAQ

P1: Wzmacniacz serwo FANUC pokazuje alarm AL-02 (błąd parametru) lub AL-09 (alarm osi) natychmiast po włączeniu zasilania. Czy A20B-2101-0022 może być przyczyną?

Tak. Alarmy, które pojawiają się natychmiast po włączeniu zasilania przed jakimkolwiek poleceniem uruchomienia — zwłaszcza alarmy typu parametr — mogą pochodzić z pamięci nieulotnej płyty sterującej zawierającej uszkodzone dane lub z uszkodzonego elementu logiki sterowania. Zweryfikuj kod alarmu w instrukcji wzmacniacza, aby określić, czy wskazuje on na płytę bazową, czy na stopień mocy. Błędy parametrów i alarmy komunikacyjne między wzmacniaczem a CNC są zazwyczaj usterkami płyty sterującej.

P2: Czy A20B-2101-0021 może zastąpić A20B-2101-0022?

Oba są wariantami w ramach tej samej serii płyt bazowych A20B-2101 i obsługują blisko powiązane zastosowania wzmacniaczy. Czy 0021 może bezpośrednio zastąpić 0022 zależy od konkretnej jednostki wzmacniacza — przed zastąpieniem należy potwierdzić kompatybilność rewizji sprzętu z FANUC lub specjalistyczną firmą zajmującą się naprawami FANUC.

P3: Stopień mocy wzmacniacza (moduł IGBT) został znaleziony nienaruszony. Czy A20B-2101-0022 można wymienić bez wymiany całego wzmacniacza?

Tak. Płyta bazowa to zespół płytki sterującej wewnątrz wzmacniacza — jest zaprojektowana do wymiany oddzielnie od stopnia mocy. Naprawa na poziomie komponentów lub wymiana na poziomie płyty jest standardowym podejściem w przypadku awarii płyty bazowej, gdy stopień mocy jest potwierdzony jako sprawny. Pozwala to uniknąć kosztów wymiany całego wzmacniacza z powodu usterki obwodu sterowania.

P4: Po wymianie A20B-2101-0022 wzmacniacz włącza się normalnie, ale pozycjonowanie osi jest niestabilne. Co należy sprawdzić?

Niestabilne pozycjonowanie po wymianie płyty bazowej jest zazwyczaj spowodowane nieprawidłowymi ustawieniami parametrów sprzężenia zwrotnego enkodera lub nieprawidłowo skalibrowaną pętlą prądową na nowej płycie. Sprawdź, czy parametr typu silnika odpowiada podłączonemu silnikowi i ponownie uruchom procedurę automatycznego strojenia pętli prądowej, jeśli jest dostępna. Sprawdź również, czy kabel enkodera jest prawidłowo podłączony i czy nie ma problemów z ekranowaniem kabla enkodera po pracach konserwacyjnych.

P5: Skąd pochodzi A20B-2101-0022?

Specjalistyczne firmy zajmujące się naprawą napędów FANUC i dealerzy części zamiennych CNC posiadają zapasy wymienne dla płyt wzmacniaczy serii A20B-2101. Niektórzy oferują naprawę na poziomie komponentów oryginalnej uszkodzonej płyty, co jest opłacalne, gdy części są trudne do zdobycia. Poproś o test funkcjonalny na kompatybilnym stanowisku testowym wzmacniacza przed zaakceptowaniem jakiejkolwiek płyty zamiennej.
