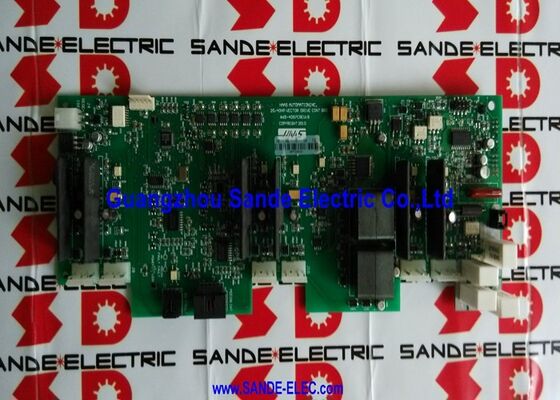

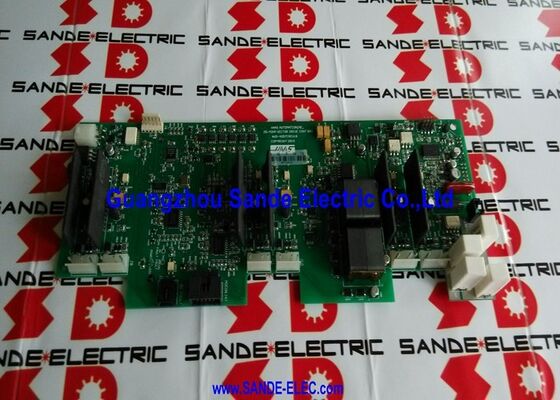

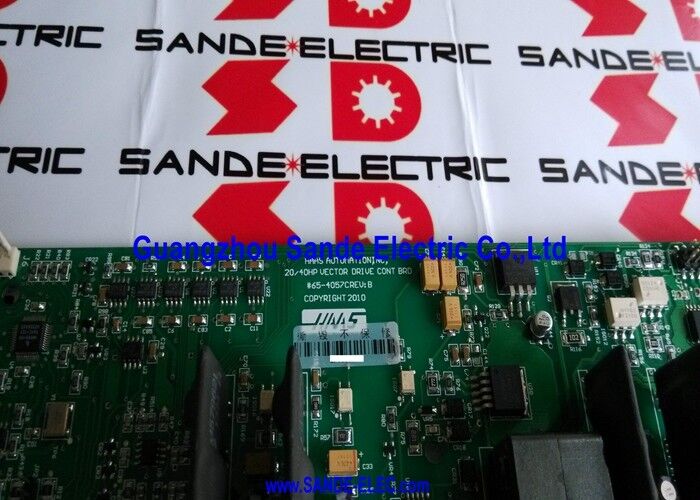

Kontroler napędu głównej planszy 65-4057C 654057C 65-4O57C

HAAS 65-4057C. Inwerter PCB √ Płyty napędowe dla centrów obróbki CNC HAAS

Numer części:65-4057C

Odnośniki krzyżowe:65-4057A (poprzednia rewizja)

Producent:HAAS Automation, Inc. (USA)

Rodzaj produktu:Inwerter PCB

Zastosowanie:Centrum obróbki pionowej i przetwory CNC HAAS

Funkcja:Obwody przełącznika mocy inwertera do napędu wrzutowego lub serwo

Przełączanie zasilania na poziomie napędu

65-4057C jest Inverter PCB przekształcanie napięcia prądu prądu stałego w napięcie prądu prądu prądu stałego, napięcie zmienne wyjście AC, który napędza silnik. Zawiera tranzystory przełączania mocy (zwykle IGBT), obwody sterowników bram,i obwody ochronne, które zarządzają każdym zdarzeniem przełączania.

W systemie napędowym maszyny HAAS, Inverter PCB widzi najwyższe napięcie elektryczne z każdej deski sterującej.a zmiana obciążenia odzwierciedla się w zapotrzebowaniu na przełączanie na urządzenia IGBT i ich sterowniki bramyJest to jeden z najczęstszych punktów awarii w zespole napędowym po przedłużeniu żywotności.

65-4057C nosi przyrostek C, co oznacza, że jest to trzecia produkcyjna rewizja 65-4057 inwertera PCB.HAAS zawiera aktualizacje komponentów lub ulepszenia obwodów przy zachowaniu kompatybilności funkcjonalnej z tą samą aplikacją napędową.

Historia rewizji i zgodność

W większości zastosowań może bezpośrednio zastąpić wcześniejsze zmiany w tym samym zespole napędowym.Przed instalacją potwierdzić zgodność z zainstalowanym wariantem napędu.

Główne specyfikacje

Częste pytania

P1: maszyna HAAS wykazuje usterkę napędu na wrześniu lub osi serwo.

W przypadku usterek napędowych związanych z tablicą falowniczą należy pamiętać o przepływie prądu, usterce IGBT lub błędzie komunikacji napędowej na dotkniętej osi lub wrzecie.sprawdzić bezpiecznik prądu prądu stałego i sprawdzić, czy moduł IGBT (jeśli oddzielny) nie jest skrócony. zwarcie IGBT powoduje natychmiastowe uszkodzenie napędu przy włączeniu i może jednocześnie uszkodzić PCB falownika.

P2: 65-4057A była oryginalną płytą w maszynie. Czy 65-4057C może ją bezpośrednio zastąpić?

Rewizja C jest zaprojektowana jako funkcjonalne zastąpienie wcześniejszych wersji tego samego PCB inwertera 65-4057.Przed instalacją należy potwierdzić zgodność układu i pozycji montażu z fizycznymi złączami.

P3: Co powoduje wczesną awarię PCB inwerterów, takich jak 65-4057C w eksploatacji?

napięcie termiczne z powtarzających się cykli mocy, zniszczone optoprzęgły sterownika bramy z powodu wydłużonego okresu eksploatacji, przechodnie nad napięcie przycisku prądu stałego z powodu problemów z kablami silnikowymi lub zakłóceń zasilania,i zanieczyszczenie płynem chłodzącym lub olejem docierające do PCB są najczęstszymi przyczynamiZapewnienie, że system chłodzenia kabiny napędowej jest funkcjonalny i połączenia kabli silnika są w dobrym stanie znacząco przedłuża żywotność inwertera PCB.

P4: Czy 65-4057C można naprawić na poziomie części, jeśli IGBT lub sterownik bramy nie działa?

Specjalistyczne firmy napędowe HAAS mogą rozwiązywać awarie na poziomie komponentów.i naprawy uszkodzonych złączy pod warunkiem, że podłoże PCB i śladowa struktura są nienaruszone. Naprawa na poziomie komponentów jest szczególnie opłacalna, gdy płyty zamienne są w dłuższym terminie realizacji.

P5: Czy 65-4057C jest dostępna jako nowa część, czy tylko odnowiona?

Na rynku wtórnym napędów HAAS krążą zarówno nowe, jak i przetestowane urządzenia.Precision Zone i podobne sklepy specjalistyczne oferują dynamiczne badania obciążeń dla naprawianych urządzeńPrzed przyjęciem jakichkolwiek dostaw należy poprosić o certyfikat badania funkcjonalnego.
