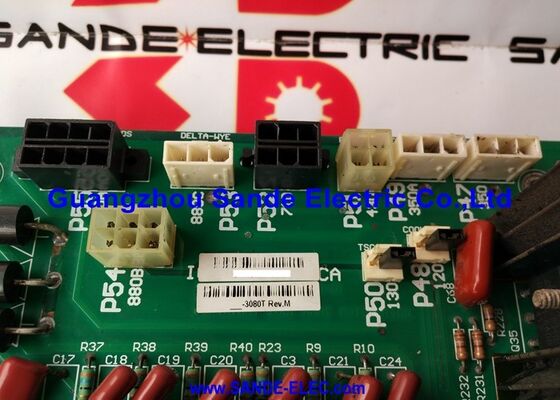

Płyty I/O 3080T 3O8OT 3080T

HAAS 3080T ∙ CNC I / O Board ∙ 32-3080T PCB wejściowo-wyjściowy dla maszyn VF i SL Series

Numer części:3080T / 32-3080T

Odnośniki krzyżowe:32-3083T, 65-3283A, 65-3283B, 32-3800R, 3284B

Producent:HAAS Automation, Inc. (USA)

W/W w centrum kontroli maszyny HAAS

3080T to płyta I/O (Input/Output) dla maszyn CNC HAAS VF i SL. Zajmuje się wymianą sygnałów cyfrowych między sterownikiem CNC a urządzeniami terenowymi maszyny łączniki graniczne,węzły magnetyczneKażdy wejście maszyny odczytywany przez CNC i każdy wyjście maszyny, którym poleca, przechodzi przez tę płytę.

W szafce elektrycznej HAAS 3080T działa wraz z dwoma innymi kluczowymi zespołami: zasilaczem niskiego napięcia (LVPS modele SP1730 lub S1828,zarówno dostarczane przez Condora) i Płyty Dystrybucji Energii (4078L)LVPS zapewnia regulowane nisko napięcia kolei prądu stałego (5V, 12V i −12V), które zasilają procesor i deski sterujące.

W przypadku awarii jednego z tych trzech urządzeń często urządzenie jest wyłączone z sieci.

Odniesienia krzyżowe i warianty numerów części

Powiązane płyty 32-3083T, 65-3283A i 65-3283B pojawiają się w tej samej rodzinie płyt I / O dla platform VF / SL różnych lat.Zawsze potwierdzić prawidłowy wariant z etykiety zainstalowanej płyty przed zamówieniem wymiany.

Główne specyfikacje

Częste pytania

P1: maszyna HAAS wyświetla alarm 9924 (KONTROL I IO BOARD COMMUNICATION LOST). Czy 3080T jest przyczyną?

Alarm 9924 jest bezpośrednim sygnałem utraty komunikacji pomiędzy płytą głównego procesora a płytą I/O. Przed wymianą 3080T,sprawdź połączenia kabli wstążkowych pomiędzy płytą procesora a płytą I/O. Sprawdź również, czy napięcia zasilania LVPS są zgodne ze specyfikacją.

P2: maszyna HAAS nie reaguje ̇ brak wyświetlacza, światła paneli. Czy to wina 3080T czy SP1730 LVPS?

Całkowita brak reakcji bez wyświetlenia ekranu lub panelu wskazuje najpierw na SP1730/S1828 LVPS, a nie na płytę I/O. Bez LVPS zasilanych 5V, 12V i −12V,ani procesor, ani płyta I/O nie mogą działać. Przed wymianą deski I/O należy zmierzyć wtórne napięcia LVPS. Jeśli żaden szlak zasilający nie jest dostępny lub nie spełnia specyfikacji, należy najpierw zwrócić się do LVPS.

P3: Czy wymiana deski I/O 3080T wymaga zmian parametrów maszyny?

Nie, 3080T to cyfrowa płyta interfejsu I/O, nie posiada żadnych parametrów maszynowych.maszyna odczytuje swoje parametry normalnie przy uruchomieniu.

Pytanie 4: 3080T i kilka jego wariantów referencyjnych pojawiają się w wykazach.

Numery części HAAS widoczne na etykiecie tablicy (3080T, 32-3083T, 65-3283A itp.) wskazują, który konkretny wariant jest zainstalowany.Numer seryjny maszyny i jej data produkcji pomagają specjalistom HAAS w ustaleniu właściwego wariantu.

P5: Skąd się bierze zamiennik 3080T dla starszej maszyny HAAS?

HAAS Factory Outlets posiadają aktualne części do maszyn w ramach swojego zakresu obsługi.Przedsiębiorstwa działające na rynku wtórnym CNC, w tym specjalistyczne usługi napraw i wymiany płyt HAAS, są głównym źródłemPrzed przyjęciem karty wymiany należy poprosić o certyfikat badania funkcjonalnego.
