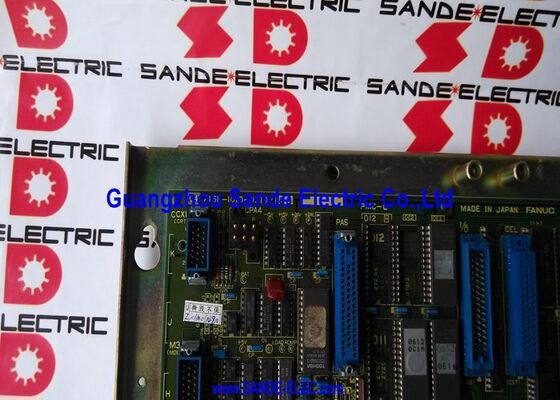

Panel sterujący oś A16B-1210-0430 A16B12100430 A16B-121O-O43O

A16B-1210-0430∙ FANUC Series 10/11 Dual Analog Add-On Axis Board ∙ 2-Axis / Pulse Coder × 2 / 5th & 6th Axis / 10-M / 10-T / F11 / F110

Rozszerzenie liczby osi

Platforma CNC FANUC serii 10 i serii 11 jest przeznaczona do wieloosiowych maszyn.Ale niektóre maszyny wymagają więcej osi niż konfiguracja podstawowa zapewnia:

Na przykład obróbka CNC z dwoma wieżami potrzebuje czterech osi: X1, Z1 dla pierwszej wieży i X2, Z2 dla drugiej.Te zastosowania wykraczają poza dwie lub trzy osi głównej deski CNC obsługuje sam.

A16B-1210-0430 to deska rozszerzająca, która wypełnia tę lukę.Podłączenie tej płyty do CNC dodaje dwa dodatkowe kanały osi analogowej do systemu rozszerzając CNC z liczby osi podstawowej do większej liczby wymaganej przez maszynęPo zainstalowaniu maszyny A16B-1210-0430 możliwe jest wykonanie 4-osiowej maszyny z 2-osiowego systemu bazowego lub konfiguracja 5-osiowa i 6-osiowa.

Główne specyfikacje

Wykorzystanie

A16B-1210-0430 występuje najczęściej w dwóch typach maszyn:

Słuchawki CNC z dwoma wieżami:Dwie wieże narzędziowe, każda z własnymi ośmi X i Z. Płata głównej osi steruje pierwszą wieżą (X1, Z1).umożliwiające zsynchronizowane lub niezależne obrócenie dwoma wieżami w jednym przejściu maszynowym.

Centrum obróbki 5-osiowej:Trzy osi liniowe od głównej deski; A16B-1210-0430 dodaje czwartą i piątą osi obrotowe (zwykle A i B lub B i C).Ta konfiguracja umożliwia jednoczesne 5-osiowe kontury dla skomplikowanych komponentów lotniczych i matri/formy.

Scenariusze zastosowania

Wykrycie błędu w osi obrójnika dwustronnego:Przegląd potwierdza, że źródłem usterki jest dodatkowa płyta osi A16B-1210-0430.Zastąpienie deski przywraca działanie drugiej wieżycy.

Wymagania dotyczące urządzeń do obróbki mechanicznej:Centrum obróbki obsługujące urządzenie sterujące FANUC serii 10-MF wywołuje trwały alarm serwo na piątej osi.usterka osi dodatniej A16B-1210-0430 jest oznaczona jako usterka/Zmiana deski rozwiązuje alarm.

Częste pytania

P1: Czy urządzenie A16B-1210-0430 może być stosowane z CNC serii 12 lub serii 16?

A16B-1210-0430 jest specjalnie zaprojektowany dla platform CNC z serii 10 i serii 11/110 z epoki analogowej.Systemy cyfrowe FANUC serii 12 i nowszych wersji wykorzystują różne architekturę płyt osi i różne płyty osi dodatniej. A16B-1210-0430 nie jest kompatybilny z cyfrowymi CNC.

P2: Jakie serwo napędy prądu stałego są kompatybilne z A16B-1210-0430?

Płyta jest interfejsem z wzmacniaczami regulacji prędkości prądu stałego serii M firmy FANUC, w szczególności z modeli 6047 i 6050.Były to serwo napędy prądu stałego ostatniej generacji w asortymencie produktów FANUC przed przejściem na serwo napędy prądu stałegoPłyta działa również z pierwszą generacją napędów serwo FANUC AC dla serii 10. Późniejsze cyfrowe napędy FANUC AC (serie Alpha, Beta) nie są kompatybilne z tą płyta analogowego interfejsu.

P3: Czy usunięcie A16B-1210-0430 wpływa na kanały głównej osi?

Numer: A16B-1210-0430 jest płyta czysto dodatkowa, która dodaje dwa kanały osi do systemu bez wpływania na istniejące osi głównej płyty.Usunięcie lub wymiana A16B-1210-0430 nie zakłóca kanałów 2 lub 3 osi tablicy głównejTylko dwie dodatkowe osi (zwykle piąta i szósta) są dotknięte statusem tej planszy.

P4: Jak A16B-1210-0430 jest umieszczona w półce sterowania CNC?

Płyty są podłączane do określonego gniazda w półce sterownika CNC serii 10/11 ‡ gniazda przeznaczonego do dodatkowego modułu osi.Pozycja gniazda określona jest w instrukcji obsługi podłączenia sprzętu FANUC serii 10/11. Złącze krawędzi tablicy łączy się z płaszczyzną tylną stojaka; kable serwo napędowe łączą się z złączami przedniego panelu tablicy do sygnałów analogowego wyjścia i sygnałów zwrotnych kodera impulsowego.

P5: Jakie parametry CNC należy ustawić po zamontowaniu zamiennika A16B-1210-0430?

Parametry dla osi dodatkowych: typ osi (liniowa lub obrotowa), kierunek jazdy, rozdzielczość kodera impulsu (impulsy na obrót silnika), przypisanie nazwy osi,i zyski serwopociągu muszą być zweryfikowane po wymianieSą one przechowywane w pamięci głównych parametrów CNC i nie są zmieniane przez samą wymianę płyty.potwierdzenie ustawień parametrów przed ponownym wprowadzeniem maszyny do produkcji zapewnia prawidłowe działanie dodatkowych osi z zainstalowaną nową płytą.
