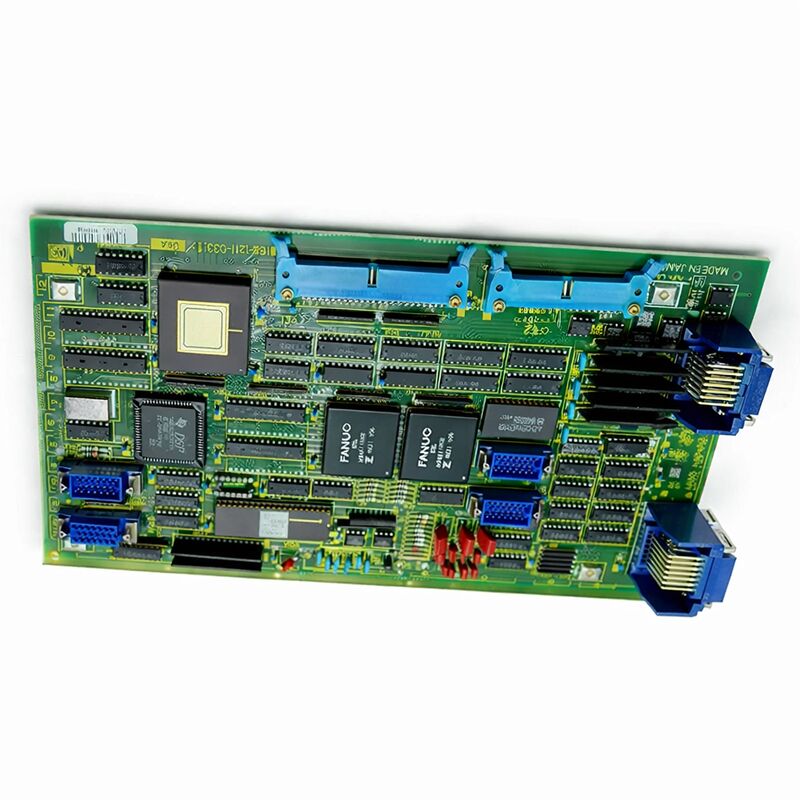

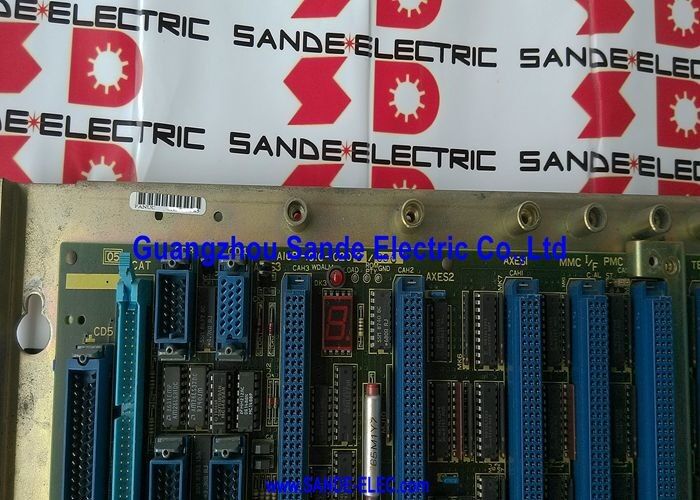

FANUC A16B-1211-0270 | System 10 / 11 Cyfrowa Płyta Dodatkowa Osi CNC — 2 Osie, Pochodzenie Japonia

Numer części: A16B-1211-0270

Producent: FANUC Corporation (Japonia)

Typ produktu: Cyfrowa Płyta Dodatkowa Osi CNC (2 Kanały)

Seria Płyt: A16B-1211

Kompatybilne Systemy:FANUC System 10, System 11

Liczba Osi: 2 (dodatkowe osie)

Opis: Cyfrowa Płyta Dodatkowa Osi CNC 10/11, 2 Osie

Przegląd

A16B-1211-0270 to płyta sterowania dodatkowymi osiami z 2 osiami dla sterowników CNC FANUC System 10 i System 11. Jest to płyta rozszerzająca — nie samodzielny kontroler — która zwiększa liczbę osi istniejących konfiguracji CNC System 10/11, zapewniając cyfrowe sterowanie serwo dla dwóch dodatkowych osi.

Dodanie tej płyty do podstawowej instalacji System 10/11 pozwala maszynom wymagającym większej liczby sterowanych osi niż zapewnia standardowa konfiguracja, na pracę w ramach tej samej, sprawdzonej platformy sterownika.

Systemy FANUC 10 i 11 były platformami CNC o wysokiej wydajności, zaprojektowanymi do złożonych zastosowań obróbczych — dużych centrów obróbczych, wielopaletowych linii produkcyjnych i maszyn wymagających skoordynowanego ruchu wieloosiowego.

Podstawowa liczba osi sterownika była często wystarczająca, ale najbardziej wymagające konstrukcje maszyn potrzebowały dalszego rozszerzenia. A16B-1211-0270 zapewniało to rozszerzenie o dwie dodatkowe osie sterowane cyfrowo.

Płyta współpracuje z cyfrowymi napędami serwo z tamtej epoki. Maszyny System 10/11 zazwyczaj używały jednostek napędowych FANUC serii S i podobnych, a cyfrowy interfejs płyty rozszerzenia osi pasował do tych napędów.

Dwie dodatkowe osie obsługiwane przez tę płytę są w pełni zintegrowane z systemem CNC — uczestniczą w skoordynowanym ruchu z osiami głównymi, pojawiają się w programie części jako standardowe sterowane osie i reagują na te same polecenia G-code, co każda inna oś w systemie.

Kluczowe Specyfikacje

Architektura Systemu 10/11 i Rozszerzenie Osi

Systemy FANUC 10 i 11 były częścią linii produktów, która pozycjonowała FANUC na najwyższym końcu rynku CNC w swojej epoce. Te sterowniki zasilały duże, wydajne obrabiarki — maszyny z dużymi przestrzeniami roboczymi, wysokimi wskaźnikami usuwania materiału i wymagającymi precyzji.

Architektura rozszerzenia osi była świadomym wyborem projektowym: budując podstawowy sterownik wokół określonej liczby osi i dostarczając płyty rozszerzające do zastosowań wymagających więcej, FANUC stworzył elastyczną platformę, która mogła obsługiwać szeroki zakres konstrukcji maszyn bez konieczności stosowania fundamentalnie różnych sterowników.

A16B-1211-0270 dodaje dwie osie do konfiguracji System 10/11.

W maszynie wykorzystującej tę płytę, logika interpolacji sterownika jednocześnie koordynuje wszystkie osie — zarówno osie główne z płyt sterownika głównego, jak i dodatkowe osie z tej płyty rozszerzającej.

Program części działa na wszystkich osiach jako zunifikowany system. Kontur wymagający jednoczesnego ruchu na czterech lub więcej osi jest wykonywany ze wszystkimi osiami poruszającymi się w koordynacji, niezależnie od tego, która fizyczna płyta obsługuje każdą oś.

Cyfrowy interfejs na tej płycie był kluczową cechą. Cyfrowe sterowanie osiami zapewniało lepszą odporność na zakłócenia i bardziej spójne działanie niż wcześniejsze analogowe podejścia do interfejsu osi.

W złożonym środowisku elektrycznym dużej szafy sterowniczej CNC — z kablami zasilania silników, kablami sprzężenia zwrotnego enkodera i kablami sygnałów sterujących biegnącymi w bliskiej odległości — integralność sygnału cyfrowego była praktyczną korzyścią.

Płyta Osi jako Krytyczny Podsystem

Z perspektywy maszyny, dodatkowa płyta osi nie jest opcjonalnym dodatkiem — w maszynach, które zostały zaprojektowane do wymagania jej funkcji, jest ona tak samo niezbędna jak płyta sterownika głównego. Maszyna zaprojektowana do jednoczesnej obróbki pięcioosiowej nie może wykonywać zamierzonych operacji przy zaledwie trzech sterowanych osiach.

Gdy A16B-1211-0270 ulegnie awarii, dwie dodatkowe osie, które obsługuje, stają się niedostępne, a możliwości maszyny są ograniczone do tego, co pozwala pozostała liczba osi głównych.

Ta krytyczność oznacza, że posiadanie przetestowanego zapasu jest rozsądne dla operacji, w których maszyny System 10/11 przyczyniają się do harmonogramów produkcji, które nie mogą łatwo absorbować nieplanowanych przestojów.

Płyta jest na tyle stara, że pozyskanie zamiennika w razie potrzeby może wymagać czasu realizacji.

Proaktywne zarządzanie zapasami pozwala uniknąć sytuacji, w której awaria płyty staje się długotrwałym przestojem maszyny.

Konserwacja Płyt w Tym Wieku

A16B-1211-0270 to produkt z epoki Systemu 10/11 firmy FANUC — płyty, które mają teraz kilkadziesiąt lat. Komponenty elektroniczne starzeją się. Kondensatory elektrolityczne, które występują w obwodach kondycjonowania zasilania i przetwarzania sygnałów na tej płycie, mają skończoną żywotność, mierzoną w latach w warunkach pracy szafy sterowniczej CNC.

Płyta wykazująca nieprawidłowe zachowanie — sporadyczne błędy osi, alarmy pojawiające się i znikające bez wyraźnej przyczyny mechanicznej lub elektrycznej — często wykazuje wczesne stadium degradacji kondensatorów. Jest to oznaka wieku, a nie katastrofalnej awarii, i często można ją odwrócić poprzez odnowienie na poziomie komponentów.

Wymiana kondensatorów elektrolitycznych płyty na nowe komponenty o tej samej specyfikacji przywraca kondycjonowanie zasilania i może przywrócić płytę do niezawodnej pracy na wiele kolejnych lat.

Odnowienie płyty jest ekonomiczną opcją dla komponentów w tym wieku i o tej rzadkości.

Biorąc pod uwagę, jak trudno jest zdobyć płyty zamienne o oryginalnej specyfikacji, profesjonalnie odnowiona i funkcjonalnie przetestowana płyta jest zasobem o wysokiej wartości.

FAQ

P1: W centrum obróbczym System 11, 4. i 5. oś generują alarm przy włączeniu zasilania. Pierwsze trzy osie działają normalnie. Czy A16B-1211-0270 jest prawdopodobną przyczyną?

Jednoczesna awaria obu osi obsługiwanych przez płytę rozszerzającą, podczas gdy osie główne pozostają normalne, jest charakterystycznym wzorcem awarii płyty rozszerzającej osi. Obie uszkodzone osie dzielą A16B-1211-0270 jako wspólną płytę.

Jeśli napędy serwo i silniki dla 4. i 5. osi testują się jako nieuszkodzone, płyta rozszerzająca jest głównym podejrzanym.

Potwierdź, sprawdzając, czy złącze płyty jest w pełni podłączone, zanim stwierdzisz awarię płyty.

P2: Tylko jedna z dwóch osi na A16B-1211-0270 generuje alarm. Druga oś rozszerzenia działa normalnie. Czy to wskazuje na płytę, czy na napęd/silnik?

Jednoosiowy błąd z dwuosiowej płyty rozszerzającej jest bardziej niejednoznaczny. Jeśli płyta ma awarię obwodu jednokanałowego (obwód wejściowy lub sterownik wyjściowy dla tego konkretnego kanału), płyta może uszkodzić jedną oś, podczas gdy druga pozostaje sprawna.

Jednakże, jednoosiowe błędy częściej wskazują na awarię napędu, silnika lub kabla na tej konkretnej osi.

Przetestuj napęd i silnik na uszkodzonej osi, zanim stwierdzisz awarię płyty. Jeśli zewnętrzne komponenty są potwierdzone jako dobre, uszkodzony jest obwód jednokanałowy płyty.

P3: Po latach niezawodnej pracy, dodatkowe osie zaczęły wykazywać sporadyczne błędy pozycji, które same się korygują. Nie generuje się żaden alarm. Co się dzieje?

Samokorygujące się błędy pozycji bez generowania alarmu sugerują sporadyczne zakłócenia sygnału w ścieżce dodatkowej osi, a nie całkowite awarie komponentów.

Najbardziej prawdopodobne przyczyny to: rozwijający się opór styku w złączu, starzejący się kondensator na płycie generujący sporadyczne zakłócenia zasilania powodujące krótkotrwałe zakłócenia sygnału sterującego, lub kabel z przerywanym połączeniem.

Sprawdź i ponownie podłącz wszystkie złącza w ścieżce dodatkowej osi.

Jeśli problem utrzymuje się po serwisie złączy, następnym celem są kondensatory płyty.

P4: Płyta A16B-1211-0270 została usunięta i zbadana. Kilka kondensatorów elektrolitycznych wykazuje widoczne wybrzuszenia lub wyciek elektrolitu. Czy płytę można naprawić?

Widoczne wybrzuszenia lub wyciek z kondensatorów elektrolitycznych wskazują na awarię kondensatorów i powinny zostać wymienione. Jest to stan naprawialny.

Uszkodzone kondensatory powinny zostać wylutowane i zastąpione nowymi kondensatorami o tej samej lub równoważnej specyfikacji.

Płytę należy oczyścić z wszelkich pozostałości elektrolitu, który jest aktywny chemicznie i może uszkodzić ścieżki PCB i sąsiednie komponenty, jeśli pozostanie na miejscu.

Po wymianie kondensatorów, płytę należy przetestować funkcjonalnie przed ponownym zainstalowaniem. Ta naprawa skutecznie przywraca płytę do działania.

P5: Maszyna System 11 jest wycofywana z eksploatacji. Czy A16B-1211-0270 można użyć w maszynie System 10, która również potrzebuje rozszerzenia osi?

System 10 i System 11 są oba wymienione w kompatybilności A16B-1211-0270.

Czy płyta wyjęta z instalacji System 11 jest bezpośrednio użyteczna w maszynie System 10, zależy od konkretnych konfiguracji sterownika i wszelkich wymagań dotyczących wersji sprzętu lub oprogramowania, które mogą się różnić między tymi dwiema instalacjami.

Zweryfikuj, czy parametry przypisania osi w docelowej maszynie są zgodne z płytą, i potwierdź brak różnic w konfiguracji sprzętowej między interfejsami rozszerzenia osi System 10 i System 11 przed instalacją.
