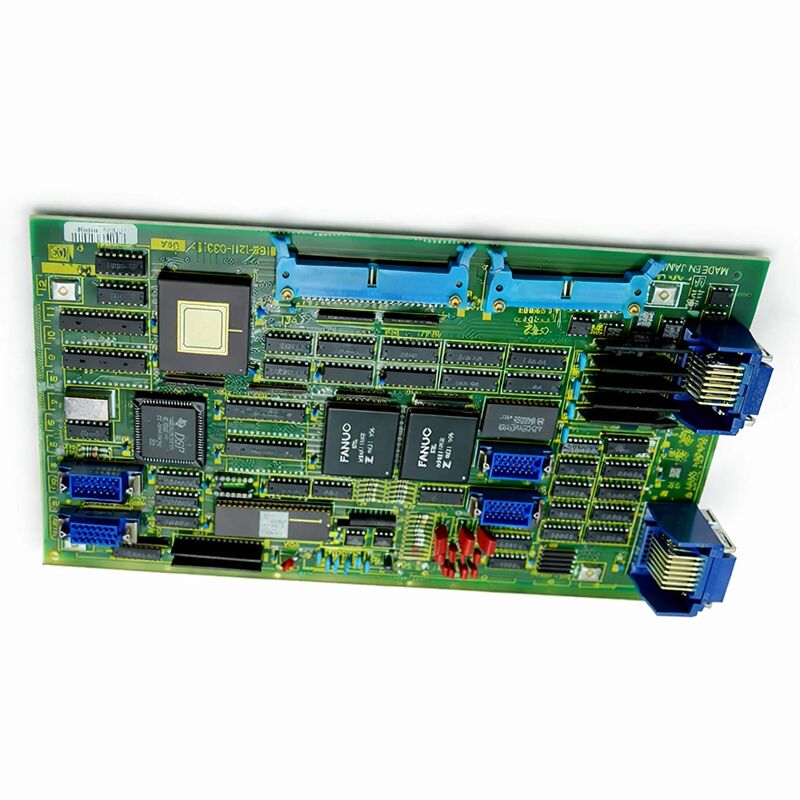

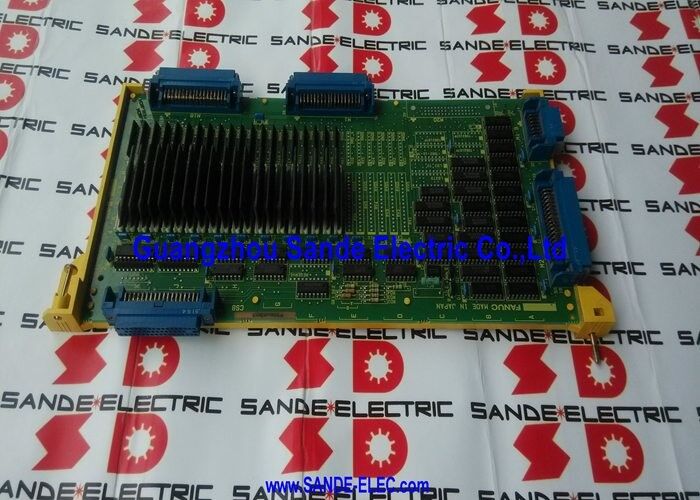

Płyty sterujące osi A16B-1211-0273 A16B12110273 A16B-1211-O273

FANUC A16B-1211-0273 | Jednokanałowa cyfrowa płyta osiowa systemu 11 — sterowanie serwo dla napędów serii 6057, pochodzenie Japonia

Numer części: A16B-1211-0273

Producent: FANUC Corporation (Japonia)

Typ produktu: Jednokanałowa cyfrowa płyta sterowania osi

Seria płyt: A16B-1211

Kompatybilne systemy: FANUC System 11, 11A, 11M, 11T, 11MF, 11TF

Liczba osi: 1 (jednokanałowy kontroler osi peryferyjnej)

Kompatybilne napędy: Cyfrowe serwonapędy AC serii 6057

Konstrukcja: Przelotowa (nie do montażu powierzchniowego)

Przegląd

A16B-1211-0273 to jednokanałowa płyta sterowania osi cyfrowej dla systemu CNC FANUC System 11 — karta osi peryferyjnej, która zarządza jedną osią serwo w instalacji Systemu 11.

Działa jako podstawowy interfejs serwo dla pojedynczej osi, generując cyfrowe polecenia, które sterują podłączonym cyfrowym serwonapędem AC serii 6057, oraz przetwarzając sprzężenie zwrotne pozycji zwracane z enkodera silnika.

W rozproszonej architekturze sterowania osiami Systemu 11, każda płyta osiowa obsługuje przypisaną jej oś niezależnie, a wszystkie płyty koordynują pracę z głównym kontrolerem, aby zapewnić jednoczesny ruch wieloosiowy wymagany w operacjach obróbki skrawaniem lub toczenia.

System 11 był jedną z flagowych platform CNC firmy FANUC przed przejściem na generację 0-C i Serii 15. Był wdrażany w centrach obróbczych, centrach tokarskich i wielofunkcyjnych obrabiarkach w szerokim zakresie branż.

Płyty osiowe, które sterowały tymi maszynami, to A16B-1211-0273 i jej podobne — płyty zaprojektowane do późniejszych, bardziej zaawansowanych implementacji cyfrowych Systemu 11. Kiedy FANUC wypuścił kontrolery serii 0-C i 15, System 11 został zastąpiony, ale maszyny, które sterował, nadal działały i działają do dziś.

Płyta jest wykonana w technologii przelotowej (nie do montażu powierzchniowego), z wyprowadzeniami elementów wkładanymi przez płytkę drukowaną i lutowanymi po odwrotnej stronie.

Jest to technologia konstrukcyjna tamtej epoki i ma praktyczną zaletę dla płyty, która ma już kilkadziesiąt lat: poszczególne elementy są dostępne do inspekcji i wymiany.

Kluczowe specyfikacje

Architektura osi Systemu 11

System FANUC 11 wykorzystywał modułowe karty osi peryferyjnych. Główna płyta kontrolera obsługiwała ogólne przetwarzanie CNC — interpretację programu, matematykę interpolacji, wykonanie PMC, interfejs operatora.

Karty osi współpracowały z napędami serwo, jedna karta na oś, i były rozmieszczone wokół magistrali kontrolera.

Każda karta otrzymywała polecenie pozycji od głównego kontrolera i przetwarzała sprzężenie zwrotne pozycji dla swojej osi.

A16B-1211-0273 była montowana w późniejszych, mocniejszych konfiguracjach cyfrowych Systemu 11 — szczególnie tych współpracujących z cyfrowymi serwonapędami AC serii 6057.

6057 to napęd cyfrowy, który komunikuje się za pomocą tego samego typu cyfrowego interfejsu sygnałowego, który generuje płyta osiowa.

To połączenie było najnowocześniejszym rozwiązaniem serwo dla platformy System 11 w tamtym czasie, oferującym lepszą wydajność serwo w porównaniu do wcześniejszych konfiguracji z interfejsem analogowym.

Płyta była standardowa we wszystkich wariantach Systemu 11: 11, 11A, 11M (centrum obróbcze), 11T (centrum tokarskie), 11MF i 11TF.

Te różne oznaczenia odzwierciedlają różnice w zastosowaniu i konfiguracji kontrolera, a nie fundamentalne zmiany sprzętowe.

Funkcja karty osi — sterowanie jedną osią serwo za pomocą napędu 6057 — była taka sama, niezależnie od wariantu Systemu 11 używanego w maszynie.

Interfejs z napędem 6057

Serwonapędy serii 6057 były cyfrowymi napędami serwo firmy FANUC dla generacji Systemu 11.

A16B-1211-0273 zapewnia interfejs sterowania, którego wymagają te napędy — cyfrowy sygnał sterujący serwo, który przekazuje żądanie prędkości z kontrolera do napędu, oraz ścieżkę dla sprzężenia zwrotnego pozycji enkodera do powrotu do kontrolera.

Napęd 6057 odbiera to polecenie, wykonuje swój pętlowy regulator prądu i dostarcza odpowiedni prąd silnika do podłączonego silnika serwo.

Funkcją napędu jest konwersja mocy i regulacja prądu; inteligencja znajduje się w karcie osi.

Karta osi oblicza żądanie prędkości na podstawie obliczenia błędu pozycji przez kontroler, a 6057 je wykonuje.

To czyste rozdzielenie funkcji oznacza, że w przypadku wystąpienia usterki, zrozumienie, po której stronie interfejsu się znajduje, określa wymieniany komponent.

Kody błędów i wzorce alarmów kierują tą diagnozą. Kod błędu wskazujący na błąd pozycji — oś nie podąża za swoją komendą pozycji — bez alarmu napędu sugeruje, że przetwarzanie polecenia pozycji lub sprzężenia zwrotnego karty osi uległo degradacji.

Alarm napędu wskazujący na przetężenie sugeruje, że silnik lub napęd jest miejscem usterki.

Płytka drukowana przelotowa — zalety konserwacji

Dziesięciolecia użytkowania wykazały trwałość dobrze zaprojektowanych płytek drukowanych przelotowych. A16B-1211-0273 jest na tyle stara, że jej kondensatory elektrolityczne zbliżają się lub przekroczyły swoją projektowaną żywotność w normalnych warunkach pracy.

Kondensatory starzeją się, gdy ich elektrolit powoli odparowuje, a ich pojemność spada, podczas gdy ich równoważna rezystancja szeregowa (ESR) rośnie. Na płycie sterowania osi, zdegradowane kondensatory zasilacza pozwalają na tętnienia napięcia, które objawiają się jako chaotyczne zachowanie serwo — błędy pozycji, niewyjaśnione fluktuacje prędkości lub alarmy, które pojawiają się i znikają bez wyraźnej przyczyny mechanicznej.

Kondensatory przelotowe można wymienić za pomocą podstawowego sprzętu lutowniczego i odpowiednich zamienników.

Jest to praktyczna renowacja płyty, która w przeciwnym razie jest sprawna.

Kompetentny technik elektronik może wymienić kondensatory elektrolityczne na A16B-1211-0273 w ciągu kilku godzin, przywracając wydajność zasilania płyty i potencjalnie przedłużając jej żywotność o wiele lat.

Często zadawane pytania

P1: Maszyna z systemem System 11 generuje alarm serwo na jednej konkretnej osi podczas włączania zasilania. Inne osie inicjalizują się normalnie. Napęd 6057 dla tej osi nie pokazuje żadnego niezależnego alarmu. Czy to jest A16B-1211-0273?

Jednoosiowy alarm serwo podczas włączania zasilania, gdy napęd nie zgłasza żadnej niezależnej usterki, a inne osie działają normalnie, jest zgodny z niepowodzeniem karty osi w ukończeniu sekwencji inicjalizacji. Karta osi musi nawiązać komunikację ze swoim napędem podczas włączania zasilania.

Jeśli obwód komunikacyjny karty uległ awarii, napęd nie otrzymuje żadnych poleceń, kontroler zgłasza błąd serwo, ale sam napęd — który działa elektrycznie — nie pokazuje własnego alarmu.

Sprawdź złącze między kartą osi a jednostką napędową, a następnie przejdź do wymiany płyty, jeśli złącze zostanie potwierdzone jako sprawne.

P2: Oś sterowana przez A16B-1211-0273 działa z nieco nieprawidłową prędkością podczas cykli cięcia DNC. Odczyt pozycji jest dokładny, ale jakość cięcia uległa pogorszeniu. Nie są generowane żadne alarmy. Co może się dziać?

Niedokładności prędkości podczas cięcia bez alarmów pozycji sugerują zakłócenie w pętli regulacji prędkości.

Karta osi generuje sygnał żądania prędkości; jeśli obwody kondycjonowania sygnału na karcie mają zdegradowane komponenty — stare rezystory, przeciekające kondensatory — polecenie prędkości może zawierać drobne błędy, które powodują nieprawidłowe prędkości cięcia bez generowania błędów śledzenia pozycji.

Porównaj dane diagnostyczne serwo dla tej osi z danymi referencyjnymi z okresu, gdy maszyna działała poprawnie.

P3: Płyty A16B-1211-0273 z dwóch różnych maszyn System 11 wydają się mieć różne etykiety rewizji sprzętu. Czy są wymienne?

A16B-1211-0273 z różnymi sufiksami rewizji sprzętu (np. /01A, /02A) zazwyczaj reprezentuje zmiany w układzie PCB lub komponentach dokonane podczas produkcji, przy jednoczesnym zachowaniu tej samej specyfikacji funkcjonalnej.

W większości przypadków płyty o późniejszych rewizjach są wstecznie kompatybilne z gniazdami i konfiguracjami wcześniejszych rewizji.

Jednakże, należy to zweryfikować w dokumentacji sprzętowej Systemu 11 dla konkretnej konfiguracji maszyny przed zamianą rewizji.

P4: Uzyskano zamienną płytę A16B-1211-0273. Jakie kontrole należy przeprowadzić przed instalacją?

Przed zainstalowaniem zamiennika należy sprawdzić styki złącza pod kątem uszkodzeń lub utlenienia. W przypadku płyty z nadwyżki, która mogła być przechowywana, należy sprawdzić, czy nie ma uszkodzeń kondensatorów — wybrzuszeń, śladów wycieków — które wskazywałyby na problemy z warunkami przechowywania.

Zweryfikuj, czy sufiks rewizji płyty jest zgodny z instalacją.

Po zainstalowaniu, oś powinna być powoli przesuwana w całym swoim zakresie przed uruchomieniem cykli automatycznych, a sprzężenie zwrotne pozycji powinno być zweryfikowane w stosunku do znanych limitów ruchu maszyny.

P5: Ta płyta jest wycofywana z produkcji przez FANUC. Czy usługi naprawcze są nadal dostępne?

Tak. Łańcuch dostaw płyt osiowych Systemu 11 pozostaje aktywny poprzez rynek usług automatyki przemysłowej.

Usługi naprawy na poziomie komponentów — gdzie identyfikowany jest i wymieniany konkretny uszkodzony komponent — są dostępne u specjalistów serwisujących CNC, którzy rutynowo pracują z tą generacją sprzętu FANUC. Konstrukcja przelotowa sprawia, że naprawa na poziomie komponentów jest praktyczna.

Dostępne są również usługi wymiany, gdzie przetestowana, odnowiona płyta jest dostarczana w zamian za wadliwy oryginał, co zapewnia najszybszą opcję przywrócenia sprawności, gdy produkcja nie może czekać na naprawę.
