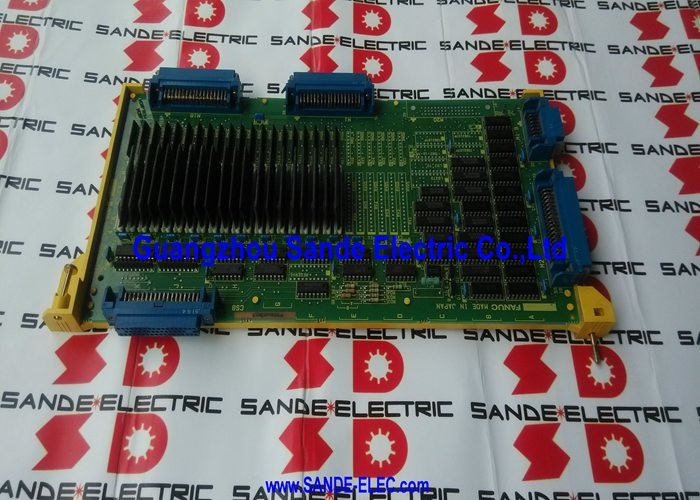

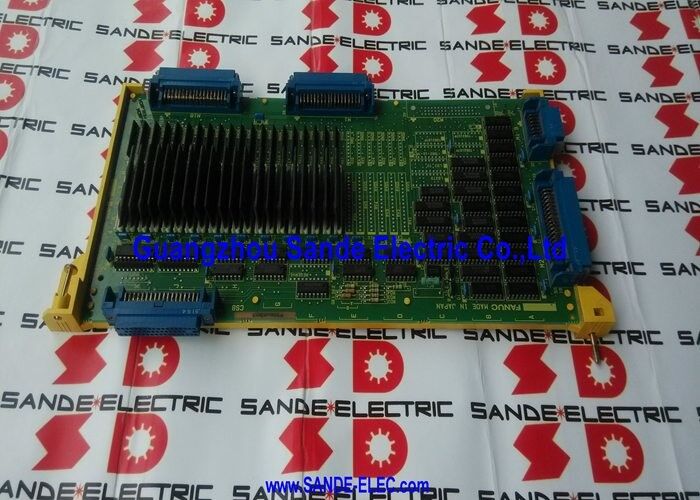

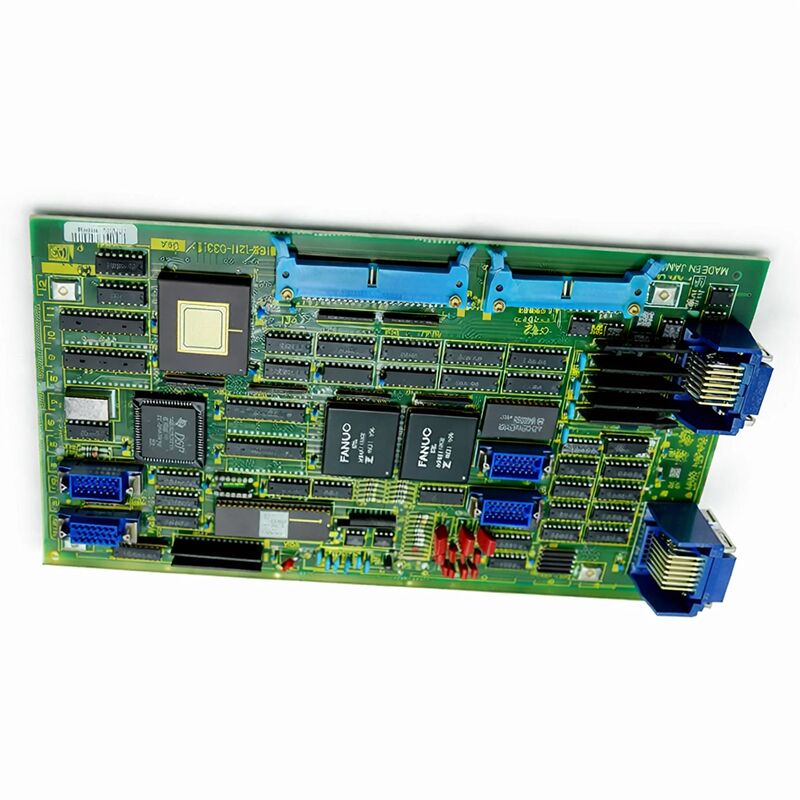

Płyta sterowania osiami A16B-1211-0331 A16B12110331 A16B-1211-O331

FANUC A16B-1211-0331 | Seria 0-B Dodatkowa Jednoosiowa Płytka Sterująca PCB — Rozszerzenie 5/6 Osi, Pochodzenie Japonia

Numer części: A16B-1211-0331

Producent: FANUC Corporation (Japonia)

Typ produktu: Dodatkowa Płytka Sterująca Osi (Kanał Jednostronny)

Seria Płytki: A16B-1211

Kompatybilne Systemy: FANUC Seria 0-B (0-MB, 0-TTB, 0-P4B, 0-PB)

Liczba Osi: 1 (rozszerzenie dodatkowej osi)

Interfejs: Cyfrowy — steruje cyfrowymi napędami serwo serii S (6058)

Konstrukcja: Przelotowa (nie do montażu powierzchniowego)

Przegląd

A16B-1211-0331 to dodatkowa jednoosiowa płytka sterująca dla sterowników CNC FANUC Serii 0-B. Rozszerza ona możliwości sterowania osiami konfiguracji 0-B — centrum obróbcze 0-MB, dwuwieżowe centrum tokarskie 0-TTB, paletyzator 0-P4B i wytaczarka 0-PB — poprzez dodanie jednej dodatkowej, cyfrowo sterowanej osi serwo do istniejącego zestawu osi.

Seria 0-B była ostatnią i najbardziej zaawansowaną generacją 16-bitowej architektury CNC firmy FANUC. Była to ewolucja, która nastąpiła po serii 0-A, przynosząc ulepszoną moc obliczeniową i rozszerzone możliwości, przy jednoczesnym zachowaniu niezawodnej, sprawdzonej w praktyce filozofii projektowania, która zapewniła serii 0-B sukces komercyjny.

Konfiguracja 0-MB w standardowej formie obsługiwała centra obróbcze z maksymalnie czterema osiami.

A16B-1211-0331 dodawała piątą lub szóstą oś, gdy konstrukcja maszyny wymagała więcej niż zapewniała podstawowa konfiguracja.

Płytka jest montowana na głównej płytce sterownika 0-B obok płytki sterującej Sub CPU A16B-1211-0320, która koordynuje pracę dodatkowej osi.

To połączenie — płytka sterująca plus płytka osi — było standardowym podejściem do rozszerzania osi w platformie 0-B.

Płytka osi obsługuje interfejs serwo dla dodatkowej osi: cyfrowe polecenia PWM do napędu serii 6058 i przetwarzanie sprzężenia zwrotnego z enkodera z silnika.

Kluczowe Specyfikacje

Platforma 0-B i Rozszerzenie Osi

Seria FANUC 0-B reprezentowała dojrzały stan ery 16-bitowych sterowników CNC. Podstawowa liczba osi zaspokajała potrzeby większości konfiguracji maszyn, ale wiele konstrukcji maszyn — w szczególności centra obróbcze ze stołami obrotowymi, maszyny dwupaletowe i centra tokarskie wielofunkcyjne — wymagało jednej lub dwóch dodatkowych osi niż zapewniała standardowa konfiguracja płytek.

Rozwiązaniem firmy FANUC była architektura dodatkowych płytek osi.

Zamiast wymagać całkowicie innego sterownika dla maszyn z większą liczbą osi, rozszerzenie można było osiągnąć poprzez dodanie odpowiedniej płytki osi do istniejącej konfiguracji sterownika.

A16B-1211-0331 zapewniała jedną taką dodatkową oś. Gdy potrzebne były dwie dodatkowe osie, używano dwóch płytek.

Płytka osi generuje cyfrowe polecenia serwo PWM dla jednostki napędowej dodatkowej osi.

Jednostka napędowa dla tej osi to ten sam cyfrowy wzmacniacz serwo serii 6058, który jest używany dla osi głównych.

Płytka osi odbiera również sprzężenie zwrotne pozycji z enkodera z silnika dodatkowej osi, uzupełniając pętlę sprzężenia zwrotnego pozycji dla tej osi.

Sterownik widzi dodatkową oś jako kolejną oś w swojej konfiguracji.

Program CNC używa jej z tymi samymi poleceniami osi G-code, co każdej innej osi.

Dodatek jest przezroczysty dla programu części — rozszerzona oś zachowuje się identycznie jak osie główne z perspektywy operatora i programisty.

Konstrukcja Przelotowa i Praktyczna Serwisowalność

Podobnie jak inne płytki z ery 0-B, A16B-1211-0331 wykorzystuje konstrukcję przelotową. Komponenty są montowane poprzez włożenie ich wyprowadzeń przez PCB i lutowanie po odwrotnej stronie. Jest to fundamentalnie inne podejście niż konstrukcja do montażu powierzchniowego, która stała się standardem w późniejszych generacjach FANUC.

Konstrukcja przelotowa ma praktyczne zalety dla płytki, która ma teraz dziesiątki lat.

Komponenty są indywidualnie dostępne i wymienne przy użyciu standardowego sprzętu lutowniczego.

Kondensator, który uległ awarii z powodu starzenia, można zidentyfikować i wymienić bez narzędzi do obróbki SMT. Styki złączy można czyścić i testować indywidualnie.

Dla płytek tego typu, najczęstszym trybem awarii związanym ze starzeniem jest degradacja kondensatorów elektrolitycznych. Kondensatory powoli wysychają z czasem, a ich impedancja rośnie w miarę odparowywania elektrolitu.

Na płytce sterującej osi zdegradowane kondensatory w sekcji zasilania powodują niestabilne napięcia zasilania, które prowadzą do nieprawidłowego zachowania osi lub sporadycznych alarmów.

Zapobiegawcza wymiana kondensatorów na płytce wykazującej objawy związane ze starzeniem jest często najskuteczniejszym podejściem naprawczym.

Wymaganie Płytki Kompatybilnej

A16B-1211-0331 nie działa jako samodzielny dodatek. Wymaga obecności i sprawności płytki sterującej Sub CPU A16B-1211-0320.

Płytka Sub CPU zapewnia logikę przetwarzania, która koordynuje pracę dodatkowej osi i integruje się z magistralą głównego sterownika.

Płytka osi obsługuje interfejs serwo dla osi, którą steruje Sub CPU.

Podczas diagnozowania awarii dodatkowej osi w maszynie 0-B, zarówno płytka Sub CPU, jak i płytka osi są potencjalnymi miejscami awarii.

Awaria płytki Sub CPU zazwyczaj wpływa na wszystkie dodatkowe osie koordynowane przez tę płytkę. Awaria płytki osi zazwyczaj wpływa tylko na konkretną oś, którą obsługuje ta płytka.

To rozróżnienie kieruje decyzjami diagnostycznymi i wymianą.

FAQ

P1: 5. oś w centrum obróbczym 0-MB generuje alarm serwo przy włączeniu zasilania. Oś główna (1-4) inicjalizuje się normalnie. Silnik i napęd 5. osi wydają się nieuszkodzone. Czy A16B-1211-0331 jest prawdopodobnie uszkodzona?

Alarm dodatkowej osi przy normalnym działaniu osi głównych jest zgodny z awarią płytki osi lub płytki sterującej Sub CPU. Oś główna wykorzystuje inny sprzęt płytkowy, więc awaria zestawu płytek dodatkowej osi ich nie dotyczy.

Najpierw sprawdź płytkę Sub CPU — jej awaria wpływa na wszystkie dodatkowe osie jednocześnie. Jeśli alarmuje tylko 5. oś, A16B-1211-0331 jest bardziej prawdopodobną przyczyną awarii.

Potwierdź, że napęd i silnik są nieuszkodzone, a następnie przystąp do diagnozy płytki.

P2: Zarówno 5. jak i 6. oś (obie obsługiwane przez dodatkowe płytki osi) alarmują jednocześnie przy włączeniu zasilania. Co to oznacza?

Jednoczesna awaria wielu dodatkowych osi wskazuje na płytkę sterującą Sub CPU, a nie na poszczególne płytki osi. Obie płytki osi zależą od Sub CPU w zakresie poleceń operacyjnych.

Awaria Sub CPU powoduje alarmowanie obu osi niezależnie od stanu płytek osi.

Sprawdź płytkę Sub CPU, zweryfikuj jej złącza, a jeśli stan płytki budzi wątpliwości, wymień płytkę Sub CPU przed płytkami osi.

P3: Maszyna 0-B działała niezawodnie przez wiele lat, a ostatnio 5. oś zaczęła wykazywać sporadyczne błędy pozycji, które pojawiają się i znikają bez wyraźnego wyzwalacza. Płytka osi i napęd 5. osi działają poprawnie. Co jeszcze może być przyczyną?

Sporadyczne błędy pozycji, które nie podążają za wyraźnym wzorcem w inaczej niezawodnej maszynie, często wskazują na starzejące się złącze lub zdegradowany kondensator elektrolityczny na jednej z płytek w łańcuchu dodatkowej osi.

Złącze między płytką osi a płytką Sub CPU, lub złącza do jednostki napędowej, mogą z czasem rozwijać styki o wysokiej rezystancji.

Wyczyść i ponownie podłącz wszystkie złącza w ścieżce sygnału 5. osi. Jeśli to nie rozwiąże sporadycznej awarii, następnym krokiem jest wymiana kondensatorów na płytce osi.

P4: Uzyskano zamienną A16B-1211-0331. Po instalacji 5. oś pokazuje inny alarm niż oryginalny. Co należy sprawdzić?

Inny alarm po wymianie płytki zazwyczaj wskazuje na problem z konfiguracją lub złączem, a nie na wadliwą płytkę zamienną.

Sprawdź, czy wszystkie złącza są prawidłowo i w pełni osadzone na nowej płytce — złącze do płytki Sub CPU i złącze do jednostki napędowej muszą być w pełni podłączone.

Potwierdź również, że parametry przypisania osi w CNC są poprawnie skonfigurowane dla 5. osi.

Niezgodność parametrów może powodować alarmy, które wydają się związane ze sprzętem.

P5: Czy A16B-1211-0331 może działać w dowolnym sterowniku serii 0, czy jest ograniczona do 0-B?

A16B-1211-0331 została specjalnie zaprojektowana dla platformy sterowników FANUC Serii 0-B. Interfejs płytki, protokół magistrali i konfiguracja złączy pasują do architektury 0-B.

Nie jest ona wymienna z dodatkowymi płytkami osi z innych generacji serii 0 (0-A, 0-C lub 0-D), nawet jeśli te płytki pełnią podobną funkcję.

Generacje 0-A i 0-C używały innych specyfikacji płytek do rozszerzania osi. Zawsze potwierdź kompatybilność serii płytki przed instalacją.
