FANUC DETECTOR ADAPTER BOARD A16B-1212-0030 A16B12120030 A16B-1212-OO3O

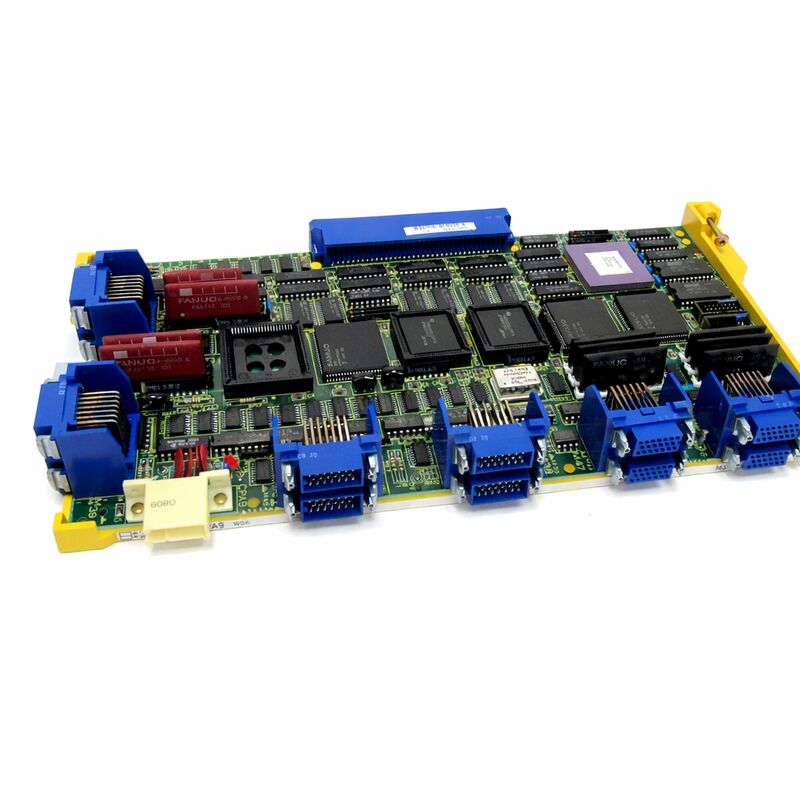

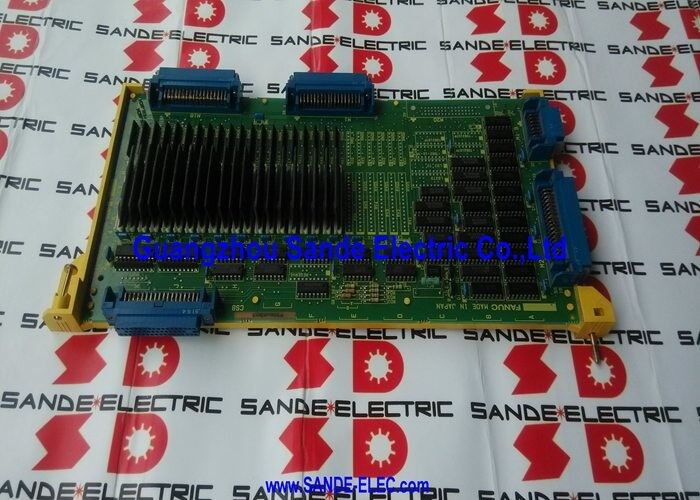

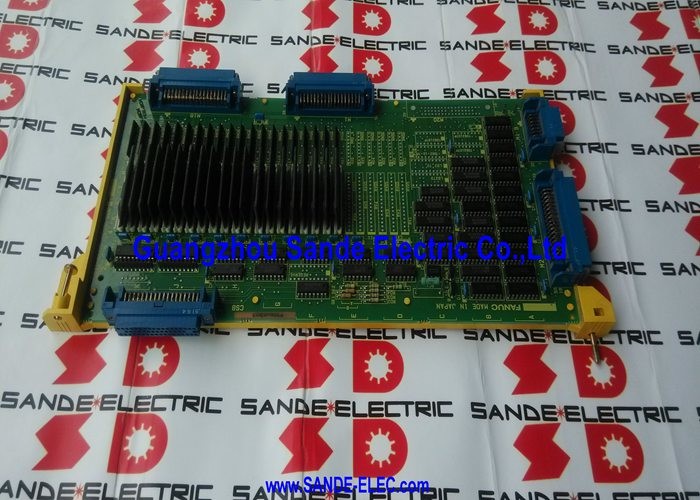

FANUC A16B-1212-0030∙ Seria 15A Oddzielny detektor Adaptora PCB

Numer części:A16B-1212-0030

Odnośniki krzyżowe:A16B12120030

Producent:FANUC Corporation (Japonia)

Rodzaj produktu:Oddzielny adapter detektorów

Czym jest oddzielny detektor i dlaczego istnieje ta tablica

W standardowej osi serwo FANUC zwrot z pozycji pochodzi z kodera zamontowanego na wałku serwomotora.To układy zwane półzamknięte pętle jest wystarczająco dokładny dla większości zastosowań narzędzi maszynowych.

Wykorzystanie całkowicie zamkniętej pętli dodaje drugie urządzenie sprzężenia zwrotnego zamontowane bezpośrednio na ruchomym elemencie maszyny: wagę liniową na stole, induktor obrotowy na osi obrotowej,lub dodatkowego kodera pozycji na orzechu śruby kuli,. rzeczywiste mechaniczne położenie maszyny, nie tylko kąt wału silnika, jest przekazywane z powrotem do CNC.lub odchylenia łożyska pomiędzy silnikiem a elementem roboczym jest mierzone i skorygowane w czasie rzeczywistym.

A16B-1212-0030 jest sprzętem, który sprawia, że to działa na systemach serii 15A. Dodaje ścieżkę wejścia sygnału dla oddzielnego detektora do sterowania CNC bez tej płyty,seria 15A nie może przyjmować ani przetwarzać sygnału oddzielnego detektora, a każdy parametr umożliwiający pełne zamknięte pętle zwrotne wygeneruje alarm.

Ta płyta nadaje się do instalacji FANUC serii 15-MA (centrum obróbki) i 15-TA (centrum skrętu).Jest to dodatkowy PCB, który łączy się z sprzętem sterowania serii 15A i zapewnia dodatkowy kanał przetwarzania sygnału wymagany przez oddzielny detektor.

Typowe zastosowania

Precyzyjne wiertarki i wiertarki jig, w których położenie stołu musi być utrzymywane w zakresie mikrometrów niezależnie od wzrostu cieplnego.Centrum obróbki dużych ramek, w których błąd przesuwania śruby kulkowej przy pełnym przebiegu przekroczyłby wymaganą tolerancję części bez kompensacji zamkniętej pętliMaszyny szlifujące wykorzystujące odwzorowanie indukcyjno-obrotowe na osi koła szlifującego.Projekty modernizacji przywracające oryginalną architekturę całkowicie zamkniętej pętli maszyny serii 15A po awarii adaptera detektora.

Główne specyfikacje

Częste pytania

P1: CNC serii 15A generuje alarm związany z oddzielnym detektorem.

Przed założeniem, że płyta jest uszkodzona, należy wyśledzić usterkę od detektora na zewnątrz.Sprawdź złącze między kablem detektorem a A16B-1212-0030Jeśli detektor, kabel i złącze są sprawne, a alarm trwa, płyta adaptera jest uszkodzona.

P2: Czy ta płyta jest wymagana, jeśli maszyna wykorzystuje tylko odwrotną informację z kodera zamontowanego na silniku?

Nie, A16B-1212-0030 jest potrzebny tylko wtedy, gdy maszyna używa oddzielnego czujnika pozycji do sterowania pętlą zamkniętą.Seria 15A działająca wyłącznie w pętli półzamkniętej tylko koder silnika nie wymaga tej płyty i będzie działać normalnie bez niej.

P3: Czy A16B-1212-0030 może pracować z dowolnym rodzajem skali liniowej?

The board accepts signal types compatible with the Series 15A's separate detector interface — typically sine/cosine analogue or incremental TTL/differential square-wave signals from scales and inductosyn devices. Przed instalacją sprawdź, czy format wyjścia określonej skali pasuje do specyfikacji wejścia adaptera.

P4: Po wymianie A16B-1212-0030 CNC nadal wyświetla alarm detektoru. Co należy sprawdzić?

Sprawdź, czy tablica zamienna jest prawidłowo umieszczona w złączu.Następnie potwierdzić, że parametry serii 15A, które umożliwiają odzyskanie informacji z oddzielnego detektora są prawidłowo ustawione, w szczególności parametr konfiguracji osi, który określa, które osie używają oddzielnego wejścia detektoraNiezgodność parametrów wywołuje alarm nawet przy funkcjonującej tablicy.

P5: Czy urządzenie A16B-1212-0030 jest dostępne dla maszyny serii 15A, która jest nadal w produkcji?

A16B-1212-0030 jest dostarczany przez przemysłowych specjalistów od części FANUC i firmy zajmujące się naprawą serii 15.Naprawa oryginalnej uszkodzonej płyty na poziomie komponentów jest również realną opcją, gdy zapasy wymiany są ograniczone, ponieważ awaria w tych płytach adapterów jest często lokalizowana w pojedynczym układzie sterowania sygnałem lub złączu.
