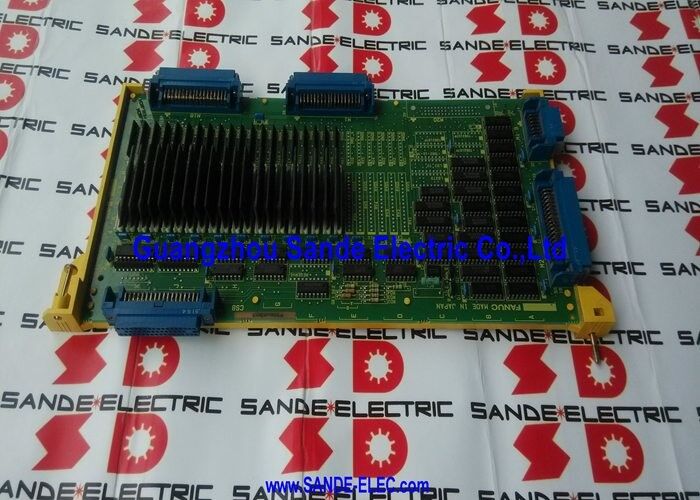

PŁATA OBŁOKOWA A16B-2200-0090 A16B-22OO-OO9O A16B22000090

A16B-2200-0090 FANUC Series 15 / 150 4-kanałowa cyfrowa płytka sterowania ośmiową 6058 / 6066 Interfejs napędowy / PWM / 15-MA / 15-TA / do 16-ośmiowa

FANUC serii 15 ¢ CNC o wysokiej liczbie osi do złożonych maszyn

FANUC serii 15 (i jej wariant 150) była flagową platformą CNC FANUC dla złożonych, wysokoosiowych narzędzi maszynowych w okresie produkcji.,Seria 15 została zaprojektowana specjalnie dla maszyn, w których liczba osi jest wysoka duże centra obróbcze z paletami i stołami obrotowymi, centra obrotowe wielowrotkowe, elastyczne komórki produkcyjne,maszyny i urządzenia przeznaczone do produkcji komponentów lotniczych lub ciężkich konstrukcji.

A16B-2200-0090 to jedna z płyt sterujących ośmi, która umożliwia tę możliwość wysokiej osi.urządzenie sterujące tworzy liczbę osi w grupach po 4 do 16 w sumie oś, gdy zainstalowane są cztery deski.

Główne specyfikacje

Możliwość skalowania do 16 ośów

Jednostka A16B-2200-0090 zapewnia 4 kanały osi. Architektura serii 15 FANUC pozwala na współistnienie wielu płyt osi w tym samym CNC:

4 osi:Jeden A16B-2200-0090 ′′ kompaktowa konfiguracja 15A do 4-osiowego centrum obróbczego.

8 osi:Dwie deski – 4-osiowe centrum obróbcze z osią obrotową palety i dodatkowymi osiami liniowymi.

12 osi:Trzy deski ′′ odpowiednie do wieloosiowych centrów obrotowych lub maszyn o złożonych konfiguracjach stołu obrotowego i głowicy.

16 osi:Cztery deski ­ maksymalna konfiguracja, stosowana na bardzo dużych i złożonych narzędziach mechanicznych, takich jak elastyczne systemy obróbki wielopalitowej lub specjalne sekcje maszyn przenośnych.

Płyty w konfiguracji wielokartkowej działają niezależnie, ale w ramach tej samej ramy poleceń i informacji zwrotnych CNC. Każda płyta obsługuje własne 4 osie;CNC koordynuje wszystkie deski jednocześnie za pośrednictwem systemu rejestrów BASE.

Scenariusze zastosowania

Wykrycie uszkodzenia osi 4-osiowego ośrodka obróbki:Centrum obróbki FANUC 15-MA wywołuje alarm osi na jednej ze swoich czterech osi serwo.Wymiana przywraca uszkodzony kanał osi.

Utrzymanie 16-osiowej maszyny przenośnej:Duża maszyna przenośna wykorzystuje cztery deski A16B-2200-0090 do sterowania jednocześnie 16 stacjami obróbkowymi.Nieprawidłowa deska jest wymieniana bez zakłócania pozostałych trzech desek lub ich osi.

Częste pytania

P1: Czy A16B-2200-0090 może sterować cyfrowymi serwerami serii 15 innymi niż 6058 i 6066?

A16B-2200-0090 jest specjalnie zaprojektowany dla cyfrowych serwo napędów serii FANUC 6058 i 6066.Nowsze serwo napędy FANUC (Alpha, Alpha-i, Beta-i) wykorzystują różne interfejsy komunikacyjne (typ A, typ B lub FSSB) i nie są kompatybilne z A16B-2200-0090.

P2: Czym są BASE 0, BASE 1 i BASE 2 w architekturze płyt o osi serii 15?

BASE 0, 1 i 2 to wspólne rejestry poleceń pamięci wewnętrznej przycisku CNC serii 15. Główny procesor zapisuje polecenia zwiększania pozycji do tych rejestrów w każdym cyklu interpolacji.A16B-2200-0090 odczytuje odpowiedni rejestr BASE dla każdej ze swoich 4 osi i przetwarza dane polecenia na sygnały napędowe PWMArchitektura ta umożliwia wymianę poleceń pomiędzy procesorem i płyta osi bez bezpośredniej komunikacji między procesorami.

P3: Jak ustawić przydziały kanałów osi, gdy używa się wielu płyt A16B-2200-0090?

W konfiguracji z wieloma płytami serii 15 każdej płytce A16B-2200-0090 przypisuje się numer osi bazowej poprzez ustawienia parametrów i fizyczną pozycję płyty w CNC.Pierwsza deska obsługuje osi 1 ̇ 4, druga obsługa osi 5 ̇8, itp.Parametry przypisania osi są skonfigurowane w tabeli parametrów osi CNC , powodując błędy sterowania.

P4: Czy A16B-2200-0090 nadaje się do systemów serii 15-B lub 15-C?

A16B-2200-0090 jest potwierdzony dla systemów ′′ generacji serii 15-A (Model A) oznaczonych jako 15A, 15-MA, 15-TA, 150M, 15-MF, 15-TT i 15-TF.Seria 15-B i 15-C wprowadziły różne sprzęt tablicy osi w ramach zaktualizowanej architektury serwo- Przed zamówieniem należy potwierdzić konkretną generację modelu CNC.

P5: Co się dzieje, gdy jedna z czterech płyt A16B-2200-0090 ulega awarii w systemie 16-osiowym?

Tylko 4 osi sterowane przez uszkodzoną płytę wchodzą w alarm. Pozostałe trzy płyty i ich 12 osi nadal funkcjonują normalnie. pozostałe osi płyt są niezależne.CNC wyświetli alarm dla dotkniętych osiMaszyna może nadal działać na pozostałych ośach, jeśli proces produkcji na to pozwala, podczas gdy naprawa jest zorganizowana.
