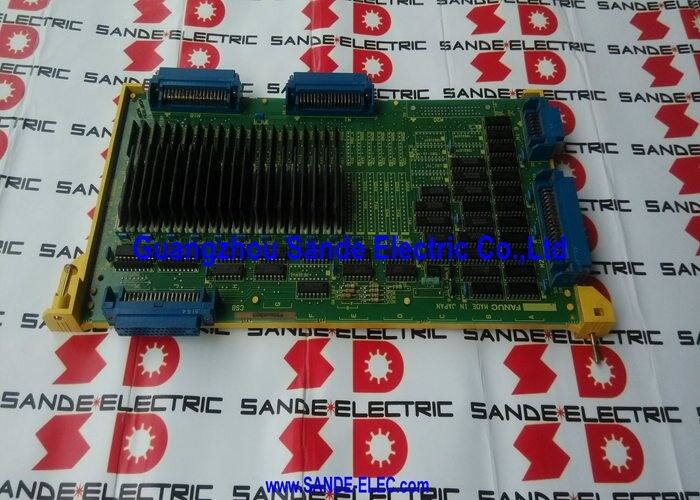

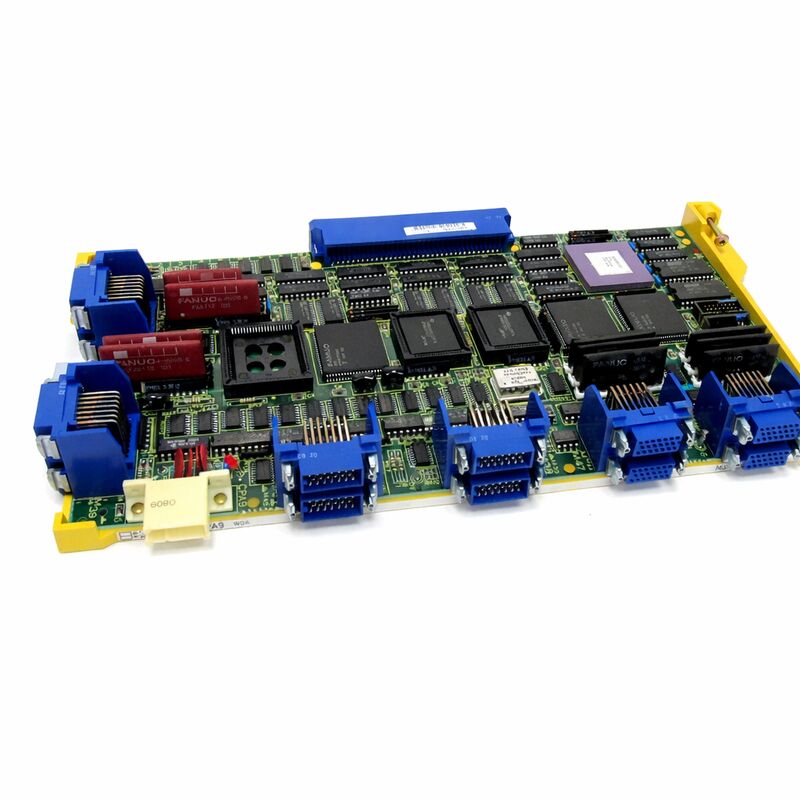

Aksy PC Board A16B-2200-0360 A16B22000360 A16B-22OO-O36O

FANUC A16B-2200-0360 ∙ 3/4 Karta cyfrowa osi ∙ 32-bitowa FANUC 0-C Control / 40 MHz / 0C, 0D, 0F Platformy

Platforma FANUC 0-C

Seria FANUC 0-C była kompaktową 32-bitową platformą CNC firmy FANUC dla małych i średnich narzędzi maszynowych w latach 90., obejmującą przetwory, centra obróbki i szlifierki zbudowane wokół 0C, 0D,specyfikacje kontroli 0FGeneracja 0-C wprowadziła 32-bitowe przetwarzanie do kompaktowej architektury CNC firmy FANUC, a A16B-2200-0360 jest jedną z kart sterowania ośmi, która sprawiła, że ta architektura działa.

W konstrukcji modułowej 0-C, płyta główna obsługuje ogólne przetwarzanie CNC, podczas gdy dedykowane karty osi zarządzają pętlami ruchu serwo i wrotnika.A16B-2200-0360 obsługuje do 3 lub 4 osi cyfrowych liczba konkretna zależy od oryginalnej konfiguracji osi maszynyPrzy częstotliwości 40 MHz należy do bardziej wydajnej części zakresu kart osi 0C; prędkość przetwarzania określa, jak ściśle biegną pętle serwo i jak szybko karta reaguje na polecenia osi.

Maszyny zbudowane na tej platformie są nadal w aktywnej produkcji na całym świecie.A16B-2200-0360 jest prawidłowym podobnym do podobnego wymiany, która przywraca oryginalną konfigurację osi bez zmian w oprogramowaniu sterowania lub okablowania.

Główne specyfikacje

Trzy specyfikacje, jedna decyzja wyboru

"Oś 3/4"Karta ta kontroluje jednocześnie 3 lub 4 cyfrowe osi serwo/spindla.Karta dwuosiowa lub karta o osi analogowej z tej samej rodziny A16B-2200 służy różnym pozycjom i nie jest substytutem.

32-bitowy 0-CKarta ta jest dopasowana do architektury płyty głównej 0-C. Nie jest kompatybilna z generacjami CNC 0i, 16i lub 18i i-Series,ani starszych 8-bitowych platform 0-A lub 0-B.

"40 MHz"W ramach serii A16B-2200 karty o różnych prędkościach zegarowych obsługują różne poziomy wydajności.Określenie 40 MHz jest częścią tożsamości karty i powinno odpowiadać specyfikacji oryginalnej zainstalowanej karty.

Przed złożeniem zamówienia 5 sprawdzeń

Potwierdzenie wymiany A16B-2200-0360 na zainstalowanej maszynie zajmuje mniej niż pięć minut i eliminuje najczęstsze błędy w zamawianiu:

1. Przeczytaj etykietę zainstalowanej kartyWystępujące obok warianty A16B-2200 mogą wyglądać podobnie, ale spełniać różne funkcje.
2. Potwierdzenie 32-bitowego sterowania 0-CW przypadku, gdy urządzenie CNC jest generacji 0-C (nie 0i, 16i lub jakiejkolwiek innej serii), należy sprawdzić, czy urządzenie CNC jest generacji 0-C.
3. Potwierdzenie karty osi cyfrowej (nie analogowej) platforma 0-C wykorzystywała zarówno karty o osi cyfrowej, jak i analogowej w różnych konfiguracjach.
4. Oddzielność usterki karty osi od usterki wzmacniaczaW przypadku gdy układ napędowy jest ograniczony do ścieżki sterowania ośmi (alarmy wskazują na warstwę obliczeniową pętli serwo, a nie na określony moduł napędowy), prawdopodobnym podejrzanym jest karta ośmi.
5. Sprawdź, czy sąsiednie karty są emitowaneW architekturze 0-C płyta główna i karta osi są ściśle połączone; przed wymianą karty osi należy sprawdzić, czy płyta główna działa normalnie.

Częste pytania

Pytanie 1: Co oznacza oznaczenie 3/4? Czy jest to karta 3-osiowa czy 4-osiowa?

Karta obsługuje maksymalnie 4 kanały oś cyfrowej. W maszynach skonfigurowanych na 3 osie uruchamia 3 kanały; w maszynach o 4 osie uruchamia 4.Specyficzne przydzielenie osi zależy od pierwotnej instalacji maszynyKarta nie musi być zmieniana pomiędzy konfiguracjami 3-osiowymi i 4-osiowymi. Liczba osi jest ustawiona w parametrach CNC.

P2: Czy urządzenie A16B-2200-0360 jest kompatybilne z elementami sterującymi FANUC 0i-C lub 16i?

Nie. Karta ta jest specyficzna dla 32-bitowej platformy FANUC 0-C. 0i, 16i, 18i i powiązane sterowania CNC serii i używają innej architektury i różnych serii kart osi.Pojazdy serii A16B-2200 nie mogą być włączane do urządzeń sterujących serii i.

Czy to może być A16B-2200-0360?

Jednoczesne sygnały alarmowe na wszystkich ośach wskazują na warstwę sterującą oś wspólną, A16B-2200-0360 jest głównym podejrzanym.Sprawdź również napięcia zasilania dostarczane do karty osi i sprawdź, czy płyta główna nie generuje usterek w górnej części strumienia, które rozprzestrzeniają się na karcie osi.

P4: Czy można użyć A16B-2200-0360 z innej maszyny 0-C jako zamiennika?

Tak, pod warunkiem, że ma ten sam numer części A16B-2200-0360 i potwierdzono jego funkcjonalność przed wyjęciem z aparatu dawcy.Karta nie przechowuje parametrów specyficznych dla maszyny. Parametry CNC są przechowywane w pamięci SRAM jednostki sterującejPo zainstalowaniu zamiennika parametry nie ulegają zmianie i nie jest konieczne ponowne wprowadzenie, pod warunkiem że moduł SRAM jest nienaruszony.

P5: Produkcja A16B-2200-0360 została wycofana.

Za pośrednictwem FANUC 0-C aftermarket ¢ specjalistów od części CNC FANUC i sprawdzonych dealerów nadwyżek.Wymagane jest bezpieczne opakowanie ESD do transportu i przechowywaniaW przypadku maszyn, w których w produkcji nadal działają urządzenia sterujące o temperaturze 0°C, praktycznym środkiem ostrożności jest trzymanie na miejscu zapasowej karty osi.
