Aksy PC Board A16B-2200-0361 A16B22000361 A16B-22OO-O361

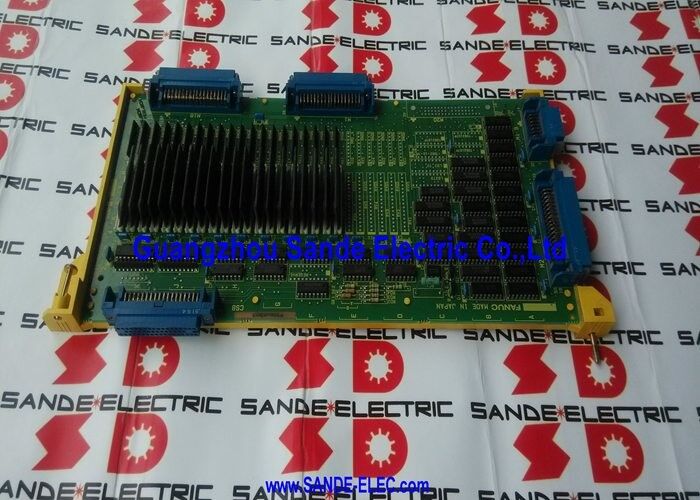

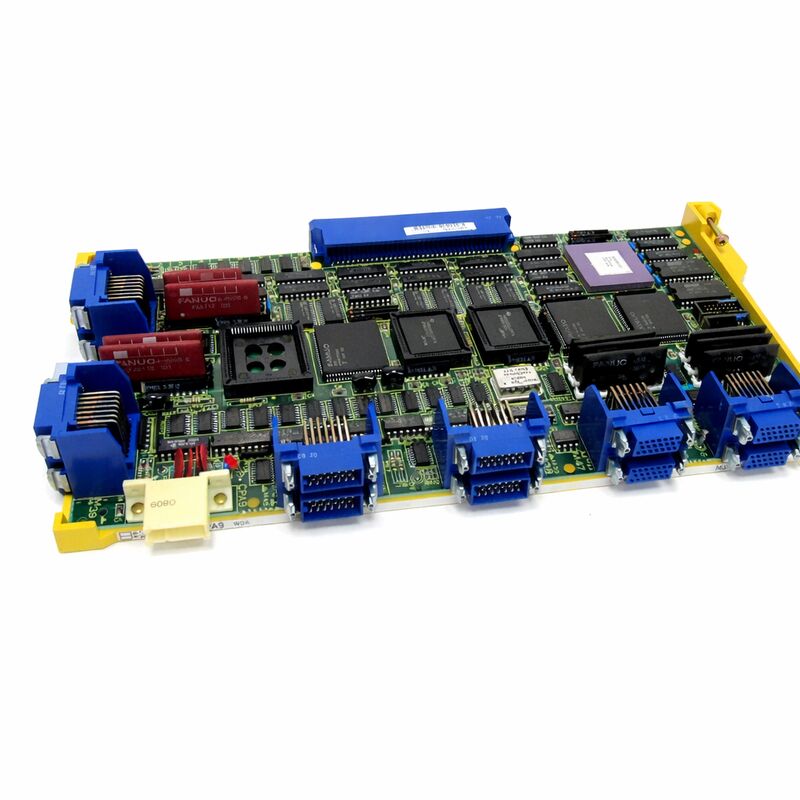

Płyta serwo-cyfrowa FANUC A16B-2200-0361 z 2 osiami

Jeśli system sterowania wykorzystuje wczesne cyfrowe rozmieszczenie osi FANUC serii 0, płyta zarządzająca sterowaniem osi jest często ważniejsza niż sam wzmacniacz. A16B-2200-0361 jest konsekwentnie opisywana jako płyta sterująca 2 osiami, karta osi, lub płyta serwo-cyfrowa 1-2 osi, a kilka ofert wiąże ją z środowiskami sterowania 32-bit 0T / 0-C / 0C/F/00C.

Specjalista ds. napraw zauważa również, że ta płyta jest zazwyczaj montowana na wcześniejszej płycie głównej 32-bit i używana w konfiguracjach Serii 0 Model C, gdzie zapewnia interfejs serwo PWM dla napędów serwo serii S i wzmacniaczy serwo serii C. Daje to tej części jasno określone zadanie: jest to płyta sterowania osi serwo dla maszyn, które nadal polegają na oryginalnej cyfrowej strukturze serwo serii 0.

Podsumowanie danych produktu

Typowe zastosowania

A16B-2200-0361 jest najbardziej istotna w systemach CNC FANUC serii 0, gdzie jedna lub dwie cyfrowe osie serwo są sterowane za pomocą oryginalnego układu karty osi. Jest powszechnie odpowiednia do wymiany kart osi, naprawy cyfrowego sterowania serwo, i serwisowania wczesnych sterowań 32-bit serii 0.

Ponieważ ta płyta jest powiązana z warstwą sterowania osi, najlepiej jest ją stosować tam, gdzie reszta sterowania pozostaje w tej samej rodzinie i nie ma potrzeby przeprojektowywania architektury napędu. W praktyce pasuje do obrabiarek, które nadal polegają na starszym sprzęcie sterującym FANUC i wymagają odnowienia na poziomie płyty, zamiast pełnej konwersji sterowania. To ostatnie zdanie jest uzasadnionym wnioskiem wynikającym z typu płyty i odniesień do rodziny sterowania.

FAQ

P1. Jaki to typ płyty A16B-2200-0361?
Jest to płyta serwo-cyfrowa 2-osiowa, opisywana również jako karta osi lub płyta serwo 1-2 osiowa. Oferty wielokrotnie wiążą ją z środowiskami sterowania 32-bit 0T / 0-C / 0C/F/00C.

P2. Co robi ta płyta w systemie?
Ta płyta obsługuje stronę sterowania osi CNC. Specjalista ds. napraw opisuje ją jako cyfrową płytę osi zamontowaną na wcześniejszej płycie głównej 32-bit, gdzie zapewnia funkcje interfejsu serwo PWM dla napędów serii S i wzmacniaczy serwo serii C.

P3. Co należy sprawdzić przy wyborze A16B-2200-0361?
Potwierdź dokładny numer płyty, generację sterowania, i czy maszyna używa konfiguracji serwo-cyfrowej serii 0 z płytą 1-2 osiową. Ważne jest również, aby zweryfikować zainstalowany styl płyty głównej i czy sekcja serwo jest zbudowana wokół tego samego układu karty osi 32-bit.

P4. Jak należy interpretować opis „2-osiowy / 32-bit / 0C”?
Każda część tego opisu ma znaczenie. „2-osiowy” wskazuje na pojemność sterowania płyty, „32-bit” wskazuje na generację sterowania, a odniesienia 0C / 0T / 00C identyfikują rodzinę sterowania maszyną, z którą płyta jest powiązana. Płyta pasująca tylko układem złączy, ale nie generacją sterowania, nie jest bezpiecznym zamiennikiem.

P5. Jak diagnozować usterki przed wymianą tej płyty?
Zacznij od rozróżnienia problemów z kartą osi od problemów po stronie wzmacniacza. Jeśli maszyna wykazuje niestabilność sterowania osi, podczas gdy sekcja zasilania wzmacniacza jest nadal sprawna, lub jeśli dotknięta ścieżka osi odpowiada zakresowi sterowania 1-2 osi płyty, płyta PCB staje się silniejszym kandydatem. Przydatne jest również potwierdzenie, czy zainstalowany system jest wcześniejszą konfiguracją płyty głównej 32-bit przed wymianą płyty osi.
