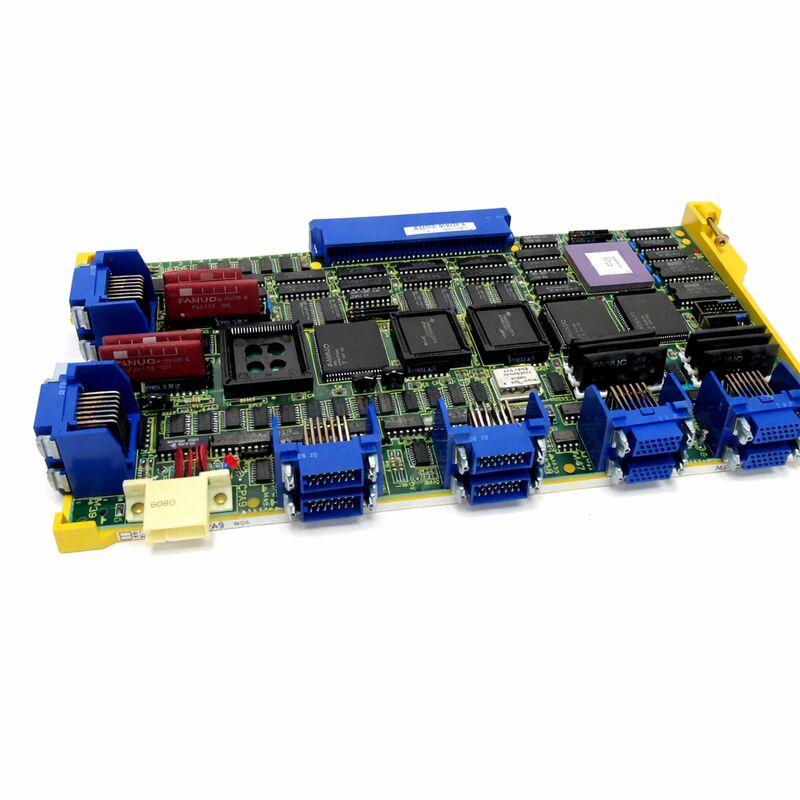

Płyty obwodów A16B-2200-0371 A16B22000371 A16B-22OO-O371

FANUC A16B-2200-0371

Numer części:A16B-2200-0371

Producent:FANUC Corporation (Japonia)

Rodzaj produktu:Moduł sterowania PCB CNC

Seria tablicy:A16B-2200

Zastosowanie:Systemy sterowania CNC FANUC ̇ automatyzacja maszyn narzędziowych

Przegląd

A16B-2200-0371 to płyta drukowana z serii A16B-2200 firmy FANUC rodzina płyt sterujących CNC obejmująca moduły sterujące ośmiami, płyty sterujące komunikacją i interfejsami,Płyty pamięci i grafik, a także różne płyty funkcjonalne obsługujące zakres sterowników FANUC CNC od serii 15 do generacji C i D serii 0.

Ta seria została wyprodukowana w jednym z najbardziej produktywnych okresów technologii CNC firmy FANUC,gdy firma wyposażała światowy przemysł narzędziowych z sterownikami zdolnymi do obsługi złożoności nowoczesnego wieloosiowego obróbki, komunikacji serwo napędowej i automatyzacji maszyn opartej na PMC.

Seria A16B-2200 obejmuje deski specyficzne dla określonej funkcji, które podłączają się do tylnej płaszczyzny kontrolera obok głównej lub głównej płyty procesora.Niektóre obsługują komunikację wysokiej prędkości między CNC a cyfrowymi napędami serwowymiInne obsługują sygnały I/O pomiędzy sterownikiem a okablowaniem pola maszyny; jeszcze inne obsługują pamięć, przetwarzanie grafiki lub komunikację z urządzeniami zewnętrznymi.

Specyficzna funkcja obsługiwana przez A16B-2200-0371 umieszcza go w konfiguracji sterownika, dla której został zaprojektowany.

Główne specyfikacje

Seria A16B-2200 A Generation of CNC Board Engineering

Seria A16B-2200 to generacja płyt CNC związana z platformami FANUC serii 15 i współczesnymi platformami serii 0 - okres, w którym FANUC przechodził z systemów serwo analogowych na cyfrowe,wprowadzenie komunikacji seryjnej oś, a także budowanie architektury sprzętowej dla wysokiej wydajności wieloosiowego obróbki, której branża coraz bardziej wymagała.

W ramach tej serii różnorodność funkcjonalna jest znaczna. Axis boards in the A16B-2200 family manage the servo update cycles — they receive position commands from the CNC's interpolation and translate them into the PWM or serial signals that the servo amplifiers need.

Inne płyty z serii służą interfejsowi maszyny: obsługują dyskretne wejścia i wyjścia, które łączą sterownik z elektrodami hydraulicznymi maszyny, przełącznikami granicznymi,mechanizmy zmiany narzędzia, i panelu operatora.

Płyty komunikacyjne zapewniają RS-232C i inne seryjne interfejsy do transferu programów i operacji DNC.

A16B-2200-0371 przyczynia się do specyficznej funkcji tego ekosystemu.

Rola deski w architekturze kontrolera, której służy, wyróżnia ją od innych desek z serii,i dopasowanie właściwej płyty do właściwej konfiguracji sterownika jest podstawowym wymogiem dla każdej wymiany.

Praca z płytami serii Legacy A16B-2200

Płyty z serii A16B-2200 są elementami tradycyjnymi, które nie są już produkowane, ale nadal są niezbędne dla tysięcy maszyn narzędziowych działających na całym świecie.Maszyny zbudowane wokół platform CNC serii 15 i 0-C/0-D w latach produkcji stanowią duże inwestycje kapitałowe, które ich właściciele zamierzają utrzymać w eksploatacjiElektronika sterowania, a nie struktura mechaniczna, zwykle ogranicza żywotność tych maszyn.

Łańcuch dostaw na rynku wtórnym płyt serii A16B-2200 jest dobrze ugruntowany.

Profesjonalne usługi remontowe ¥ obejmujące wymianę kondensatora, oczyszczanie kontaktowe i badania funkcjonalne w reprezentatywnym systemie CNC ¥ znacznie wydłużają żywotność.Naprawa na poziomie płyty rozwiązuje specyficzne usterki komponentówWśród tych opcji większość płyt z serii A16B-2200 może być utrzymywana w funkcjonowaniu tak długo, jak długo maszyna, której służy, nadal produkuje.

W celu zidentyfikowania prawidłowej płyty wymagany jest dokładny numer części na etykiecie zainstalowanej płyty.

Seria A16B-2200 zawiera wiele wariantów, a deski, które wyglądają fizycznie podobnie, mogą pełnić zupełnie różne funkcje w sterowniku.Numery części, które różnią się nawet o jedną cyfrę, nie są wymienialne.

Diagnoza i zastąpienie błędu

Nieprawidłowa płyta z serii A16B-2200 powoduje alarmy w obszarze funkcjonalnym, który obsługuje.

Utrata karty pamięci może uniemożliwić uruchomienie sterownika w ogóle.System .

Przed wymianą podejrzanej płyty należy ją ponownie zasadzić i oczyścić kontakty z łącznikami.

Znaczna część nieprawidłowości płyt jest w rzeczywistości problemem na poziomie złącza.

Jeżeli ponowne wycieranie usuwa usterkę, nie jest konieczna wymiana deski.To najbardziej definitywny sposób na potwierdzenie, że usterka jest w płytce, a nie w płaszczyźnie tylnej lub połączonych obwodów..

Częste pytania

P1: Alarm CNC wskazuje na usterkę w obszarze funkcjonalnym obsługiwanym przez A16B-2200-0371.

Zacznij od ponownego zasadzania płyty i oczyszczania kontaktów ze składnikami krawędzi.skonsultować się z instrukcją obsługi technicznej sterownika w celu zidentyfikowania wszelkich punktów badawczych na tablicy oraz wszelkich procedur diagnostycznych związanych z konkretnym alarmem.

Jeżeli dostępna jest płytka równoważna z potwierdzonym dobrym stanem do tymczasowego wymiany, badanie wymiany ostatecznie potwierdza lub usuwa płytkę jako źródło usterki.

Jeśli nie, a wszystkie inne przyczyny zostały wyeliminowane, należy przejść do zastąpienia.

P2: Zainstalowano odnowiony A16B-2200-0371. Pierwotny alarm zniknął, ale natychmiast pojawił się inny alarm.

Nowy, inny alarm po wymianie deski, który usuwa oryginalny alarm oznacza albo wtórną awarię, która została maskowana przez oryginalną,lub niezgodność parametrów/konfiguracji między płytą zamienną a sterownikiem.

Sprawdź, czy tablica wymiany ma prawidłową wersję sprzętu, sprawdź dokumentację nowego alarmu.

Jeżeli nowy alarm dotyczy problemu z konfiguracją lub parametrami, należy najpierw zająć się parametrami.

P3: Jak należy przechowywać zapasowy A16B-2200-0371?

Przechowywanie płytek w warunkach stabilnej temperatury i niskiej wilgotności..Na etykiecie należy wyraźnie podać numer części, datę zmiany i datę przechowywania.

Co roku należy sprawdzać, czy nie występują oznaki korozji lub uszkodzenia części.

W przypadku długoterminowego przechowywania, okresowe testy zasilania potwierdzają, że płyta pozostaje funkcjonalna.

P4: Maszyna ma 25 lat, a maszyna A16B-2200-0371 nie jest już dostępna w FANUC. Jakie są opcje w zakresie zakupu maszyny zastępczej?

Niezależny rynek części zamiennych CNC jest głównym źródłem zużytych płyt z serii A16B-2200.

Specjalistyczni dostawcy przechowują sprawdzone nadwyżki z wycofanych z eksploatacji maszyn, oferują usługi wymiany i w wielu przypadkach mogą wykonywać naprawy na poziomie zarządu.

Some suppliers also offer system-level CNC retrofits that replace the entire controller assembly with modern equivalent hardware — an option that eliminates the legacy board availability concern entirely, choć przy wyższych kosztach początkowych.

P5: CNC czasami uruchamia się ponownie bez wyświetlania kodu alarmowego. Zasilanie zostało potwierdzone jako dobre. Czy może być odpowiedzialny A16B-2200-0371?

Niewyjaśnione przywracanie bez kodów alarmowych jest często spowodowane przez krańcowe napięcia zasilania osiągające płytę albo z zasilania, które jest w specyfikacji w normalnych warunkach, ale krańcowe pod obciążeniem,lub z zdegradowanego kondensatora odłączającego na samej płycie, który pozwala na przejściowe spadki napięcia, aby chwilowo przerwać logikę płyty.

Wymierzyć napięcie zasilania przy łącznikach wejściowych, a nie tylko przy wyjściu.

Jeśli napięcie jest stabilne przy zasilaniu, ale nie na desce, prawdopodobną przyczyną jest złącze lub kondensator po stronie deski.
