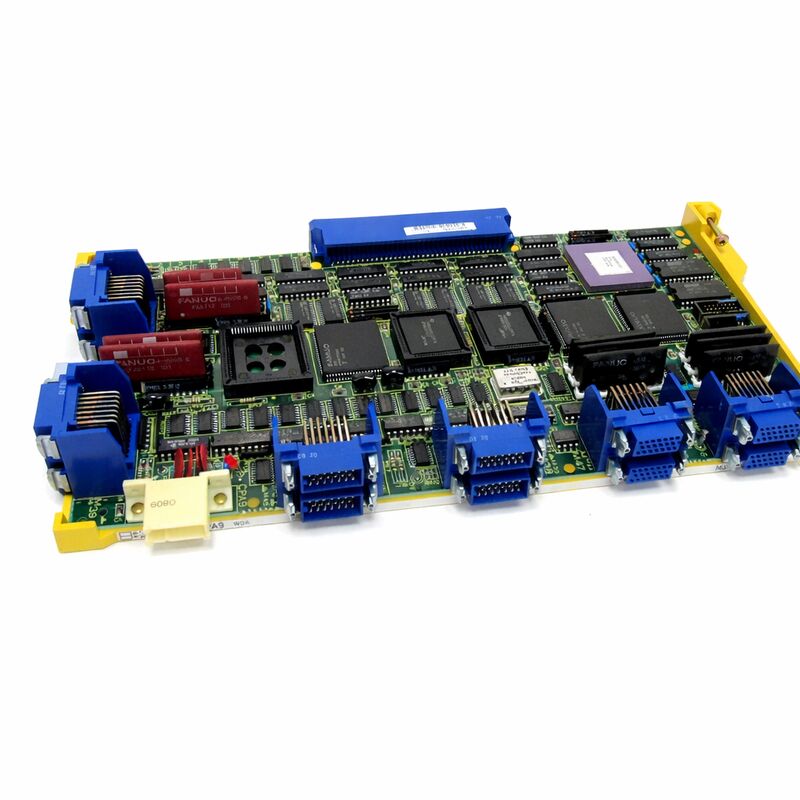

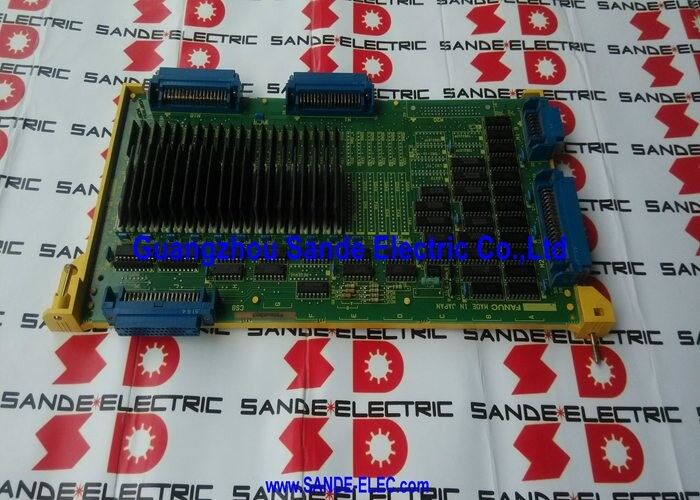

FANUC A16B-2200-0390 | Seria 0-C / 0-D / 0-F 3/4-osiowa karta osi szeregowej i płyta PCB sprzężenia zwrotnego serwo Alpha

Numer części: A16B-2200-0390

Numer referencyjny: A16B22000390

Producent: FANUC Corporation (Japonia)

Typ produktu: Płyta sterująca osią / płyta PCB sprzężenia zwrotnego — 3/4-osiowa karta osi szeregowej

Co robi ta płyta

A16B-2200-0390 to 3/4-osiowa karta sterująca osi szeregowej dla systemów CNC FANUC serii 0-C, 0-D i 0-F. W terminologii FANUC, karta osi — zwana również płytką PCB sprzężenia zwrotnego — jest płytką, która zamyka pętlę serwo: odbiera polecenia pozycji od głównego procesora CNC, odczytuje sprzężenie zwrotne z enkoderów ze wzmacniaczy serwo, oblicza błąd pozycji i wysyła korygujące polecenia prędkości z powrotem do napędów w czasie rzeczywistym.

Bez prawidłowego działania tej płyty, CNC nie ma wiarygodnego obrazu tego, gdzie faktycznie znajdują się osie maszyny. Kontroler nie może zamknąć pętli pozycji, natychmiast pojawiają się alarmy serwo, a ruch osi jest niemożliwy.

Ta konkretna płyta działa w konfiguracji 32-bitowej płyty głównej platformy 0-C/0-D/0-F i wykorzystuje interfejs szeregowy typu A dla wzmacniaczy serwo serii FANUC Alpha — obejmujący cyfrowe i szeregowe konfiguracje serwo/wrzeciona, co jest standardem dla maszyn 0-C po modernizacji lub zbudowanych z napędami serii Alpha.

Seria 0-C była jedną z najszerzej stosowanych platform CNC firmy FANUC w latach 80. i 90. XX wieku. Wiele maszyn wyposażonych w 0-C pozostaje w produkcji, dlatego A16B-2200-0390 nadal aktywnie handluje na rynku wtórnym CNC. Dostępne są jednostki wymienne, nadwyżki i usługi naprawcze.

Diagnostyka i wymiana

Awarie płyt osi na platformie 0-C zazwyczaj objawiają się jako alarm serwo 9 (serwo niegotowe), alarmy osi na określonych kanałach lub błędy sprzężenia zwrotnego pozycji. Zanim stwierdzisz awarię płyty:

• Sprawdź złącze między płytą a gniazdem płyty głównej — korozja lub luźny styk powoduje objawy alarmu identyczne jak w przypadku awarii płyty
• Sprawdź, czy kable sprzężenia zwrotnego ze wzmacniaczy serwo do płyty są w pełni osadzone i nieuszkodzone
• Jeśli alarm dotyczy tylko jednej osi, a pozostałe działają normalnie, problem może leżeć we wzmacniaczu lub enkoderze tej osi, a nie w płycie osi

Poważna awaria A16B-2200-0390 — gdzie alarmy serwo pojawiają się jednocześnie na wszystkich osiach i nie ustępują po ponownym osadzeniu — jest wyraźnym wskaźnikiem, że płyta wymaga wymiany.

Kluczowe specyfikacje

FAQ

P1: Sterownik CNC 0-C pokazuje alarm serwo 9 na wszystkich osiach. Czy A16B-2200-0390 może być przyczyną?

Tak. Alarm serwo 9 na wszystkich osiach jednocześnie — zamiast na pojedynczej osi — wskazuje na płytę osi, a nie na indywidualny wzmacniacz serwo lub enkoder. Najpierw ponownie osadź złącze płyty. Jeśli alarm będzie się utrzymywał, płyta uległa awarii. Alarmy pojedynczych osi częściej są spowodowane awariami wzmacniacza lub enkodera.

P2: Z jakimi wzmacniaczami serwo jest kompatybilna ta płyta?

Wzmacniacze serwo FANUC serii Alpha (interfejs szeregowy typu A) w konfiguracjach cyfrowych i szeregowych. Platforma 0-C z tą 32-bitową płytą główną zazwyczaj obsługuje moduły serwo wzmacniaczy (SVM) i moduły wzmacniaczy wrzeciona (SPM) firmy Alpha. Konfiguracje analogowe są kompatybilne, ale rzadkie w tej generacji płyt.

P3: Czy wymiana A16B-2200-0390 wymaga zmian parametrów?

Sama płyta osi nie przechowuje parametrów CNC — te znajdują się w pamięci SRAM kontrolera. Po wymianie na identyczny model, CNC normalnie odczytuje swoje parametry. Po wymianie należy zweryfikować ustawienia parametrów serwo, zwłaszcza typ enkodera i ustawienia interfejsu sprzężenia zwrotnego, aby potwierdzić, że pasują do zainstalowanego sprzętu.

P4: Czy A16B-2200-0390 można naprawić na poziomie komponentów?

Tak. Specjaliści od elektroniki CNC z doświadczeniem w obsłudze płyt osi 0-C mogą przeprowadzić naprawę na poziomie komponentów — wymieniając uszkodzone optoizolatory, układy scalone interfejsu sprzężenia zwrotnego lub uszkodzone złącza. Usługi wymiany i naprawy są szeroko dostępne dla tej płyty. Naprawa jest szczególnie opłacalna, gdy usterka jest zlokalizowana, a alternatywą jest pozyskanie z ograniczonego zapasu.

P5: Jak zweryfikować nadwyżkę A16B-2200-0390 przed instalacją?

Poproś dostawcę o certyfikat testu funkcjonalnego — najlepiej przetestowany na sterowniku 0-C, a nie tylko na stanowisku testowym zasilania. Przed montażem sprawdź płytę pod kątem korozji, uszkodzonych połączeń lutowniczych i wygiętych pinów złączy. Po instalacji mocno osadź wszystkie złącza i upewnij się, że wszystkie osie reagują normalnie przed powrotem maszyny do produkcji.
