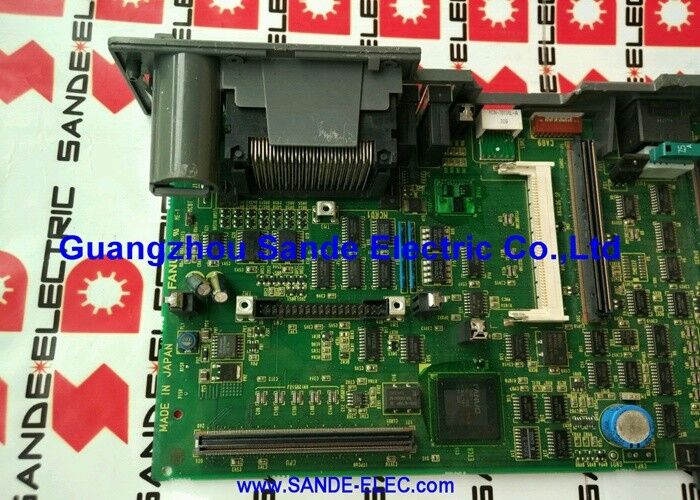

FANUC CIRUCIT BOARD A16B-3200-0421 A16B32000421 A16B-32OO-O421

FANUC A16B-3200-0421

Numer części:A16B-3200-0421

Producent:FANUC Ltd. (Japonia)

Rodzaj produktu:Samodzielne sterowanie główną jednostką centralną PCB

Rdzeń sterowania serii i-B

A16B-3200-0421 jest głównym układem PCB procesora dla samodzielnego sterowania CNC serii i-B firmy FANUC, centralną płytą w systemach 16i-B, 18i-B i 21i-B, wokół której zmontowane jest całe sterowanie.Jest to fizyczna płyta nośna, na której montowane są oddzielne moduły plug-in: procesor CPU, sterownik serwo FSSB, karta graficzna oraz moduły pamięci SRAM/DRAM/FROM.

W architekturze serii i-B firmy FANUC, płyta główna sama nie wykonuje funkcji CNC, ale moduły plug-in.i autobusy komunikacyjne, które pozwalają wszystkim modułom plug-in współpracować jako jednolite sterowanieArchitektura ta oznacza, że płyta główna może być dostarczana bez zainstalowanych modułów plug-in, ponieważ jej rola jest strukturalna i elektryczna, a nie obliczeniowa.

Gdy dostarczany do wymiany, A16B-3200-0421 jest dostarczany bez żadnych płyt plug-in.i karty graficznej z oryginalnej instalacji należy przenieść na zamienną płytę główną, lub nowe moduły muszą być nabywane oddzielnie.

Wymóg ponownego ładowania danych

Zmiana A16B-3200-0421 na nową lub odnowioną jednostkę spowoduje utratę wszystkich danych CNC, parametrów, programów części, drabiny PMC,i przesunięcia narzędzi chyba że dane te znajdują się w całości na przenoszonych modułach pamięci.

Wszystkie dane muszą być tworzone w kopii zapasowej przed usunięciem deski głównej.Po zainstalowaniu deski zamiennej z oryginalnymi modułami z wtyczką, przed prawidłowym działaniem CNC wymagane jest pełne przywrócenie danych z kopii zapasowej.

Główne specyfikacje

Częste pytania

P1: A16B-3200-0421 jest wymieniany. Które moduły plug-in należy również przenieść?

Wszystkie płyty podłączalne, które zostały zainstalowane na oryginalnej płycie głównej, muszą zostać przeniesione na urządzenie zastępcze: moduł procesora CPU, moduł sterownika serwo FSSB, moduł graficzny,i wszystkich modułów pamięci (SRAM)Jeśli którykolwiek z modułów zostanie pozostawiony, odpowiednia funkcja CNC będzie nieobecna.

P2: Po zastąpieniu płyty głównej i przeniesieniu wszystkich modułów podłączalnych CNC wyświetla wszystkie parametry jako zero lub domyślne.

Jeśli zawartość pamięci SRAM zostanie utracona, CNC powróci do domyślnych wartości parametrów. Dzieje się tak, jeśli bateria SRAM zgasła podczas wymiany płyty, jeśli moduł SRAM był obsługiwany bez zasilania przez zbyt długi czas,lub jeśli rozładowanie statyczne uszkodziło moduł SRAM podczas przesyłania. Natychmiast przywróć kopie zapasowe parametrów. Jeśli nie ma kopii zapasowej, wymagane jest pełne ponowne uruchomienie.

P3: A16B-3200-0421 jest dostarczany bez żadnych płyt wtykowych.

Nie, sama płyta główna nie może uruchomić CNC, nie zapewnia możliwości obliczeniowych ani pamięci bez modułów wtykowych.i moduł FSSB są wymagane do wszelkich operacji CNC odbyć.

P4: Pierwotny CNC używał 16i-B. Czy A16B-3200-0421 może również służyć jako zamiennik 18i-B lub 21i-B?

A16B-3200-0421 jest udokumentowany we wszystkich trzech wersjach: 16i-B, 18i-B i 21i-B.Różnice specyficzne dla systemu są obsługiwane przez konfigurację modułu CPU i pamięci plug-inZ odpowiednimi modułami podłączanymi, płyta obsługuje wszystkie trzy serii.

P5: Skąd pochodzi A16B-3200-0421?

Specjalistyczne firmy FANUC CNC zajmujące się częściami zamiennymi i naprawami posiadają zapasy wymiany i nadwyżki dla tej deski.Dostawcy, którzy mogą przetestować kompletny zestaw płyt ̇ płytę główną plus moduły podłączalne ̇ na działającej platformie testowej 18i-B przed wysyłką, oferują najbardziej niezawodny dostawcaW miarę możliwości należy zwrócić się o pełną certyfikację testu systemu.
