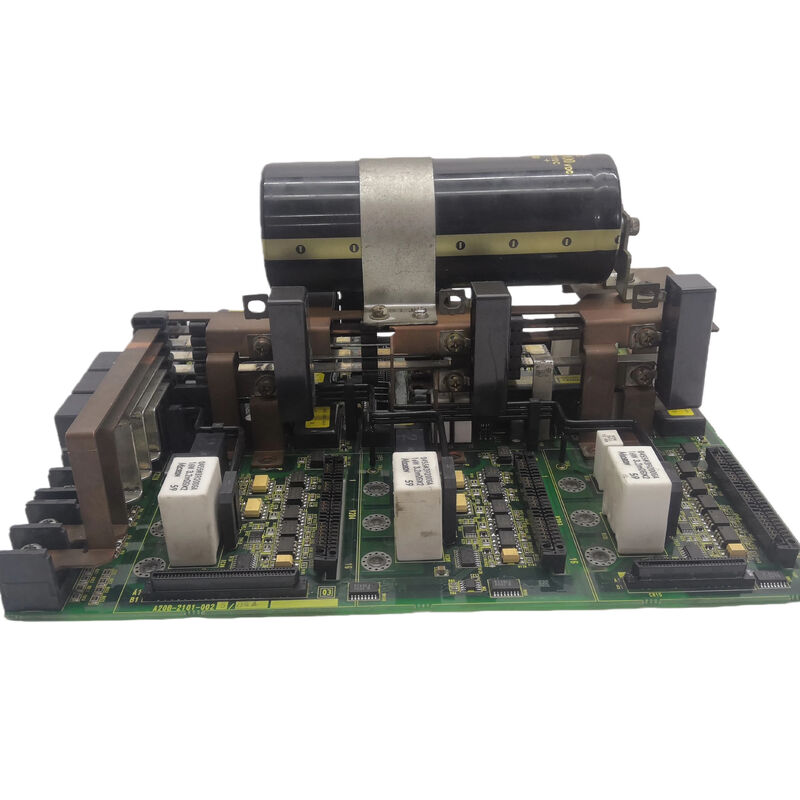

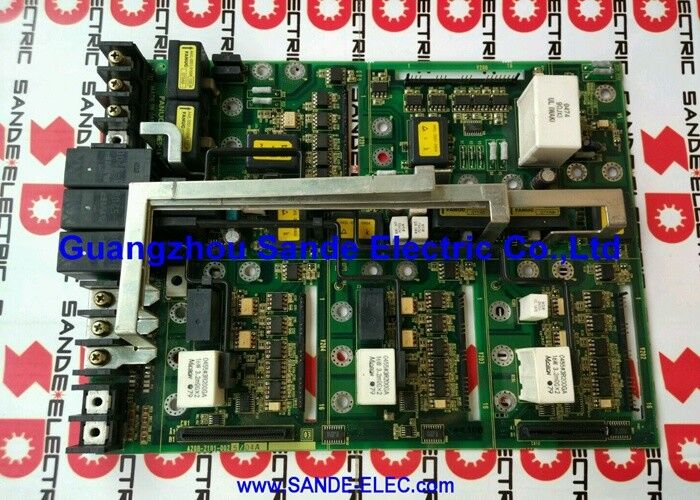

FANUC A20B-2101-0025 | Płytka sterująca wzmacniacza serwo — Płyta bazowa napędu serii A20B-2101

Numer części: A20B-2101-0025

Producent: FANUC Ltd. (Japonia)

Typ produktu: Płytka sterująca wzmacniacza serwo — Płyta bazowa napędu

Seria produktów: A20B-2101

Sterowanie napędem na poziomie płyty

A20B-2101-0025 to płytka sterująca z serii A20B-2101 firmy FANUC — rodzina płyt bazowych instalowanych wewnątrz wzmacniaczy serwo i wrzecionowych firmy FANUC. Jako płytka sterująca wzmacniacza, obsługuje ona krytyczne funkcje na poziomie sygnału: przetwarzanie poleceń prędkości i momentu obrotowego z CNC, kondycjonowanie danych sprzężenia zwrotnego z enkodera, wykonywanie pętli regulacji prądu i generowanie impulsów bramkujących dla stopnia mocy IGBT.

Ta płytka różni się od płytki mocy wzmacniacza (która obsługuje prostowanie AC wysokiego napięcia i przełączanie IGBT). A20B-2101-0025 działa przy niskim napięciu w domenie sygnałowej wzmacniacza. Gdy płytka sterująca ulegnie awarii, wzmacniacz nie może regulować swojego wyjścia — błędy napędu pojawiają się natychmiast po włączeniu zasilania, lub oś nie reaguje na polecenia ruchu, mimo że stopień mocy jest w pełni sprawny.

Seria A20B-2101 obejmuje kilka blisko spokrewnionych wariantów, wszystkie służące jako płytki bazowe sterowania dla rodzin wzmacniaczy FANUC. Sąsiednie numery (0021, 0022, 0025) odzwierciedlają stopniowe różnice w specyfikacji związane z konkretnymi modelami i generacjami wzmacniaczy. Przed zakupem zamiennika należy potwierdzić dokładny numer części z etykiety zainstalowanej płytki.

Rozdzielenie sterowania od mocy

Rozpoznanie, że uległa awarii A20B-2101-0025, a nie stopień mocy, jest kluczowym krokiem diagnostycznym. Jeśli moduł IGBT mierzy prawidłowo (brak zwarcia między parami faz), ale wzmacniacz nadal generuje błędy napędu po włączeniu zasilania, awaria leży w płytce sterującej.

Naprawa na poziomie komponentów A20B-2101-0025 jest możliwa, gdy awaria jest zlokalizowana: uszkodzony optoizolator sterownika bramki, uszkodzony układ logiczny IC lub zdegradowany komponent kondycjonujący sygnał sprzężenia zwrotnego można wymienić bez dotykania stopnia mocy.

Kluczowe specyfikacje

FAQ

P1: Wzmacniacz pokazuje alarm napędu AL-02 (błąd zasilania sterowania) lub AL-09 (błąd osi) po włączeniu zasilania. Czy A20B-2101-0025 jest prawdopodobną przyczyną?

Tak. Alarmy pojawiające się natychmiast po włączeniu zasilania — przed jakimkolwiek poleceniem uruchomienia — które nie są rozwiązywane przez otrzymanie przez płytkę sterującą prawidłowego zasilania 24V, zazwyczaj wskazują na awarię płytki sterującej. Najpierw sprawdź zasilanie 24V do sekcji sterowania wzmacniacza. Jeśli zasilanie 24V jest obecne i w tolerancji, a alarm nadal występuje, A20B-2101-0025 uległa awarii.

P2: Czy A20B-2101-0022 może zastąpić A20B-2101-0025?

Te dwa są wariantami w ramach tej samej serii płytek sterujących A20B-2101, ale mają różne specyfikacje sprzętowe związane z konkretnymi modelami wzmacniaczy. Zamiana bez potwierdzenia kompatybilności sprzętu wzmacniacza nie jest zalecana. Skontaktuj się ze specjalistyczną firmą zajmującą się naprawą wzmacniaczy FANUC z oboma numerami części, aby potwierdzić zamienność przed instalacją.

P3: Moduł IGBT okazał się nienaruszony. Czy A20B-2101-0025 można wymienić bez wymiany całego zespołu wzmacniacza?

Tak. Płytka sterująca jest zaprojektowana do wymiany osobno. Przy potwierdzonym sprawnym stopniu mocy, należy wymienić tylko płytkę sterującą A20B-2101-0025. Jest to opłacalne w porównaniu do wymiany całego wzmacniacza, szczególnie w przypadku wzmacniaczy z dużymi modułami IGBT.

P4: Po zamontowaniu zamiennej A20B-2101-0025, oś działa, ale dokładność pozycji uległa pogorszeniu. Co należy zbadać?

Pogorszenie dokładności pozycji po wymianie płytki sterującej jest zazwyczaj spowodowane niedopasowaniem parametrów interfejsu enkodera lub niewłaściwie osadzonymi złączami sprzężenia zwrotnego enkodera. Sprawdź, czy wszystkie kable enkodera są w pełni osadzone w złączu sprzężenia zwrotnego wzmacniacza. Sprawdź również, czy parametr typu silnika w CNC odpowiada zainstalowanemu silnikowi — niedopasowanie zmienia skalowanie sprzężenia zwrotnego enkodera.

P5: Gdzie można uzyskać A20B-2101-0025?

Specjalistyczne firmy zajmujące się naprawą wzmacniaczy FANUC posiadają zapasy wymienne dla płytek sterujących serii A20B-2101. Poproś o konkretny wariant 0025 — sąsiednie warianty nie powinny być akceptowane jako bezpośrednie zamienniki bez potwierdzenia kompatybilności. Naprawa na poziomie komponentów oryginalnej płytki jest również możliwą ścieżką, gdy awaria jest zlokalizowana do identyfikowalnego komponentu.
