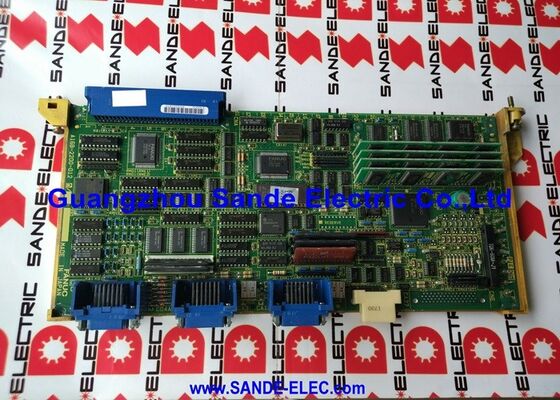

Nowe płyty PCB Fanuc A16B-2200-0120 A16B22000120 A16B-22OO-O12O

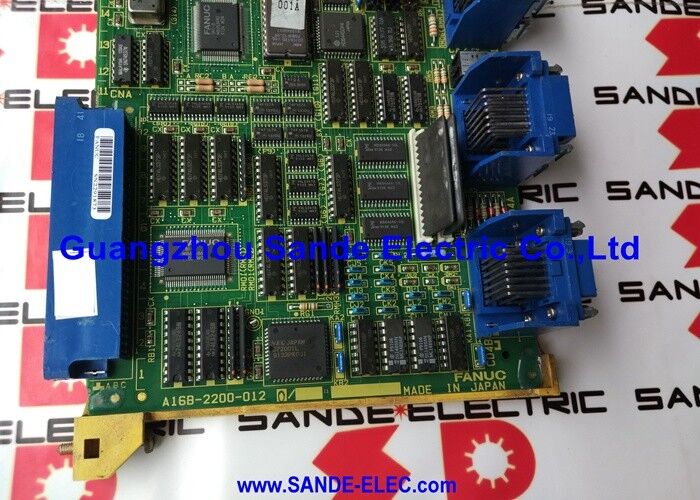

A16B-2200-0120 | FANUC seria 15A, podstawa 0, płytka PCB z zasobami współdzielonymi — 512 KB RAM / wyjście CRT / 15M / 15MA / 15T / 15TA

Seria FANUC 15A — wielopłytkowa architektura CNC

Seria FANUC 15-A (15A) to wysokowydajny sterownik CNC z generacji serii FANUC 15 — przeznaczony do złożonych obrabiarek wymagających dużej liczby kontrolowanych osi, precyzyjnego konturowania i zaawansowanej funkcjonalności CNC. Seria 15A wykorzystuje architekturę wielopłytkową, w której różne funkcje są rozdzielone na wyspecjalizowanych płytkach drukowanych podłączonych do wspólnej płyty montażowej:

Płyta podstawowa 0:Centralna płytka PCB zasobów współdzielonych — koncentrator, do którego wszystkie inne płytki odwołują się w celu uzyskania poleceń sterujących, dostępu do pamięci i danych systemowych. Baza 0 to podstawowy procesor i karta pamięci współdzielonej szafy sterującej serii 15A.

Płyty Base 1 i Base 2:Dodatkowe płytki PCB z współdzielonymi zasobami rozszerzające pamięć systemu sterowania i pojemność zasobów w przypadku dużych konfiguracji.

Tablice osi:Dedykowane karty sterowania osiami (4 lub 3 osie na płytkę), które odwołują się do Base 0 dla poleceń CNC i generują sygnały PWM serwonapędu.

Grafika, komunikacja szeregowa i karty opcjonalne:Dodatkowe płytki funkcyjne wypełniające pozostałe pozycje płyty montażowej.

A16B-2200-0120 to płyta Base 0 — najbardziej krytyczna pojedyncza płytka w szafie sterującej serii 15A.

Kluczowe dane techniczne

512 KB RAM — architektura współdzielonych zasobów

512 KB pamięci RAM modułu A16B-2200-0120 to współdzielona pamięć systemowa, do której dostęp mają wszystkie płyty w szafie sterującej serii 15A za pośrednictwem magistrali płyty montażowej. To podejście do pamięci współdzielonej ma fundamentalne znaczenie dla architektury wielopłytowej serii 15A:

Wspólny magazyn danych:Tabele parametrów, dane programu CNC i współdzielone zmienne systemowe znajdują się w pamięci RAM Base 0 — są dostępne jednocześnie dla płyt osi, karty graficznej i innych płyt peryferyjnych.

Baza 0 jako master systemu:Wszystkie pozostałe płytki w szafie odwołują się do bazy 0 w przypadku taktowania, synchronizacji i danych na poziomie systemu. Błąd w bazie 0 wyłącza całe sterowanie serii 15A – a nie tylko jedną funkcję lub oś.

Alarm parzystości RAM — charakterystyczny błąd:Najczęstszym objawem awarii A16B-2200-0120 jest alarm „RAM Parity Base 0” — system CNC wykrywa błąd parzystości w pamięci RAM Base 0, wskazując uszkodzone dane w pamięci współdzielonej. Ten alarm może wynikać z prawdziwej awarii komórki RAM w A16B-2200-0120 lub z nieprawidłowego załadowania parametrów po wyczyszczeniu pamięci — rozróżnienie tych dwóch jest pierwszym krokiem diagnostycznym.

Scenariusze zastosowań

Alarm podstawy parzystości RAM 0:Centrum obróbcze FANUC serii 15MA wyświetla przy uruchomieniu „RAM Parity Base 0” i nie może dokończyć inicjalizacji CNC. Po sprawdzeniu, czy parametry zostały poprawnie załadowane, potwierdzono, że A16B-2200-0120 ma uszkodzone komórki RAM. Wymiana i pełne przywrócenie danych systemowych przywraca maszynę do produkcji.

Centrum tokarskie serii 15TA Zamiennik podstawy 0:Centrum tokarskie 15TA przechodzi wymianę płyty Base 0. A16B-2200-0120 to właściwa płyta dla konfiguracji 512KB RAM. Po dopasowaniu wszystkie parametry i programy są ładowane ponownie z kopii zapasowej.

Często zadawane pytania

P1: Co to jest alarm RAM Parity Base 0 i czy zawsze jest on spowodowany awarią A16B-2200-0120?

Nie koniecznie. Alarm RAM Parity Base 0 wskazuje, że system CNC wykrył uszkodzone dane we współdzielonej pamięci RAM Base 0. Może to być spowodowane: autentyczną awarią komórki RAM w A16B-2200-0120 (wymagającą wymiany płyty); uszkodzone ładowanie parametrów po wyczyszczeniu pamięci (rozwiązane poprzez prawidłowe ponowne załadowanie wszystkich parametrów systemowych); lub awaria akumulatora zapasowego, która spowodowała uszkodzenie zawartości pamięci RAM po wyłączeniu zasilania. Diagnozuj systematycznie — poprawnie wczytaj parametry ze zweryfikowanej kopii zapasowej, zanim skażesz płytkę.

P2: Jaka jest różnica między A16B-2200-0120 (512 KB) a wariantem 256 KB (0121, 0129)?

Podstawową różnicą jest pojemność pamięci RAM. A16B-2200-0120 zapewnia 512 KB współdzielonej systemowej pamięci RAM; warianty takie jak 0121 i 0129 zapewniają 256 KB. Wymagany wariant zależy od konkretnej konfiguracji systemu serii 15A — konfiguracje z wyższą osią lub systemy z większą pojemnością programu CNC mogą wymagać wersji 512 KB. Zawsze potwierdzaj to na etykiecie numeru części zainstalowanej płyty.

P3: Jakie dane należy ponownie wczytać po wymianie A16B-2200-0120?

Wszystkie dane CNC muszą zostać ponownie załadowane – parametry, programy części, dane korekcji narzędzi i wszystkie dane PMC. A16B-2200-0120 nie zawiera trwałej pamięci danych użytkownika poza pamięcią RAM (która jest czyszczona po wymianie). Przed wymianą płyty Base 0 niezbędna jest pełna i zweryfikowana kopia zapasowa systemu. W przypadku systemów serii 15A kopia zapasowa obejmuje wszystkie grupy parametrów (N, P, E, parametry specyficzne dla osi), wszystkie programy części i program sekwencyjny PMC.

P4: Czy A16B-2200-0120 może zmieścić się w dowolnym gnieździe płyty montażowej, czy też jest on specyficzny dla danego gniazda?

A16B-2200-0120 pasuje do określonych pozycji na głównej płycie montażowej serii 15A — porty 6, 10, 11 lub 13 w zależności od konkretnej konfiguracji systemu. Położenie portu płyty montażowej jest określone przez konstrukcję stojaka sterującego producenta obrabiarki. Nie instaluj Base 0 w dowolnych gniazdach — zapoznaj się z dokumentacją elektryczną obrabiarki i odpowiednią instrukcją konserwacji FANUC seria 15A, aby uzyskać prawidłowe przypisanie portów.

P5: Czy wyjście CRT w A16B-2200-0120 oznacza, że ​​ta płyta bezpośrednio steruje wyświetlaczem CNC?

Tak — A16B-2200-0120 zawiera interfejs wyjściowy CRT w ramach funkcji „współdzielonego zasobu”. Oznacza to, że ta sama płyta zapewnia zarówno wspólne funkcje procesora/pamięci, jak i wyjście wyświetlania dla 9-calowego monitora CRT. W wariantach wymagających oddzielnej karty graficznej (takich jak niektóre warianty 256 KB) funkcja wyświetlania jest obsługiwana zewnętrznie. Zintegrowane wyjście CRT w A16B-2200-0120 potwierdza, że ​​jest to kompletny koncentrator zasobów współdzielonych dla wyświetlacza i pamięci w standardowej konfiguracji 512KB.
