ODM Fanuc Węzłowy Czujnik Encoder A20B-2002-0300

FANUC A20B-2002-0300 | Seria Alpha Czujnik Enkodera Silnika Wrzeciona z Uchwytem Montażowym / Przekaźnikiem Pokładowym / Interfejsem Typu B

Informacja zwrotna o prędkości obrotowej wrzeciona dla systemu napędowego serii Alpha

A20B-2002-0300 to zespół czujnika enkodera silnika wrzeciona dla systemu napędowego wrzeciona FANUC serii Alpha. Montuje się go z tyłu silnika wrzeciona – zazwyczaj pod wentylatorem – i generuje sygnał informacji zwrotnej o prędkości obrotowej wrzeciona (RPM), którego wzmacniacz wrzeciona serii Alpha potrzebuje do regulacji prędkości pod obciążeniem podczas obróbki.

Czujnik podłącza się do zacisku JY2 modułu wzmacniacza wrzeciona serii Alpha za pośrednictwem interfejsu szeregowego typu B. Ta specyfikacja interfejsu jest specyficzna dla generacji Alpha – nie jest kompatybilna z informacją zwrotną opartą na FSSB w generacjach napędów Alpha i nowszych.

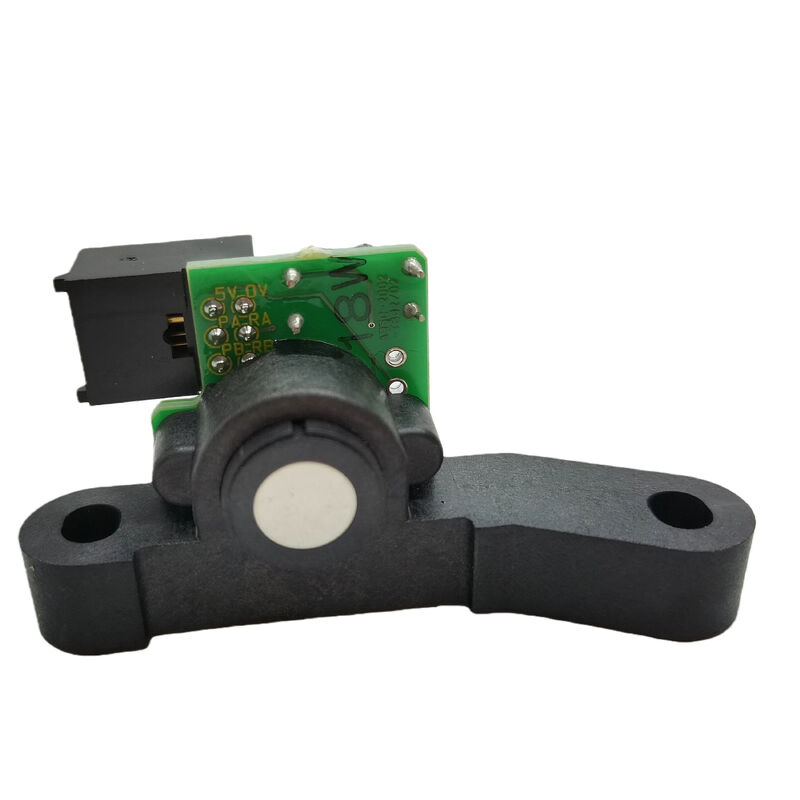

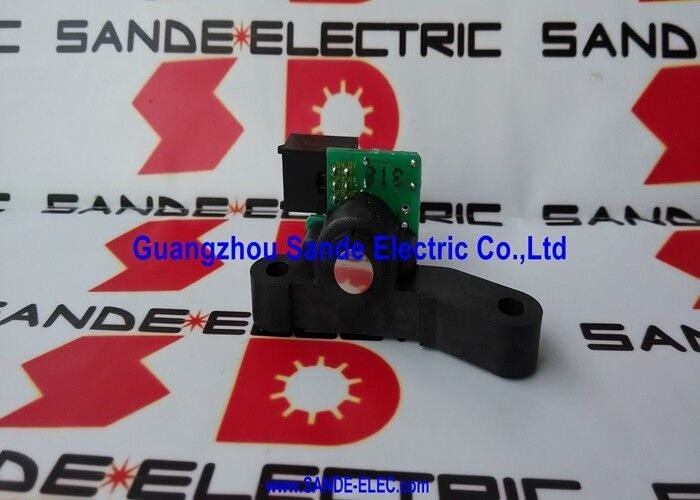

Zespół jest dostarczany jako kompletna jednostka: płytka drukowana z przekaźnikiem pokładowym zamontowana w uchwycie, który pozycjonuje czujnik z odpowiednią odległością od pierścienia magnetycznego silnika wrzeciona. Uchwyt określa szczelinę powietrzną między elementami czujnikowymi płytki drukowanej a obracającym się celem. Nieprawidłowa szczelina powietrzna po instalacji powoduje słabe lub brakujące sygnały informacji zwrotnej, nawet z działającej płytki drukowanej. Należy zweryfikować prześwit czujnika do celu zgodnie z dokumentacją konserwacji silnika wrzeciona, za każdym razem, gdy zespół jest demontowany i ponownie montowany.

Istnieją dwie rewizje sprzętowe – /01A i /02A. Obie pełnią tę samą funkcję. Określ rewizję z etykiety zainstalowanej jednostki podczas zamawiania, jeśli wymagane jest dopasowanie rewizji.

Kluczowe specyfikacje

Numer referencyjny zamiennika – A290-0854-V320

Lista części zamiennych FANUC wymienia A290-0854-V320 jako powiązany zamiennik do zastosowań informacji zwrotnej wrzeciona, gdzie wymagany jest A20B-2002-0300. Przed zastąpieniem alternatywnym numerem referencyjnym należy potwierdzić, że mechaniczny montaż, typ złącza i interfejs sygnału typu B pasują do zainstalowanej konfiguracji wzmacniacza i silnika.

Diagnostyka błędów – Przekaźnik pokładowy

Przekaźnik pokładowy w A20B-2002-0300 zapewnia wyjście przełączające, które wzmacniacz wrzeciona wykorzystuje do funkcji wykrywania błędów i potwierdzania prędkości. Jeśli informacja zwrotna o prędkości wrzeciona zostanie utracona lub wyjście przekaźnika jest nieobecne, wzmacniacz generuje alarm wrzeciona. Przed wymianą płytki drukowanej należy sprawdzić, czy uchwyt montażowy nie został przesunięty z pozycji montażowej i sprawdzić złącze JY2 pod kątem korozji, pozostałości chłodziwa lub zgiętych pinów. Błąd złącza lub przesunięty montaż powoduje identyczne objawy alarmu jak uszkodzona płytka drukowana.

Często zadawane pytania

P1: Co robi czujnik enkodera wrzeciona w systemie napędowym?

Dostarcza informację zwrotną o prędkości obrotowej wrzeciona (RPM) do wzmacniacza wrzeciona serii Alpha za pośrednictwem zacisku JY2. Wzmacniacz wykorzystuje ten sygnał do utrzymania zadanej prędkości obrotowej wrzeciona pod zmiennymi obciążeniami podczas obróbki. Bez prawidłowego sygnału informacji zwrotnej wzmacniacz nie może zamknąć pętli prędkości i generuje alarm wrzeciona.

P2: Prędkość obrotowa wrzeciona wydaje się normalna, ale wymiana narzędzia kończy się alarmem orientacji. Czy A20B-2002-0300 może być przyczyną?

Tak. Jeśli informacja zwrotna o prędkości jest obecna, ale impuls Z (impuls orientacji raz na obrót) jest nieobecny lub przerywany, wrzeciono może pracować z zadaną prędkością, ale nie może się zorientować do wymiany narzędzia. Sprawdź uchwyt montażowy pod kątem przesunięcia – przesunięta pozycja czujnika osłabia impuls Z bez całkowitego wyłączenia informacji zwrotnej o prędkości. Sprawdź złącze JY2 przed wymianą płytki drukowanej.

P3: Czy rewizje /01A i /02A są wymienne?

Obie rewizje pełnią tę samą rolę funkcjonalną. Drobne zmiany sprzętowe między rewizjami zachowują ten sam interfejs elektryczny i specyfikację montażową. W większości przypadków są wymienne. Potwierdź z etykiety zainstalowanej jednostki i określ rewizję podczas zamawiania, jeśli wymagane jest dokładne dopasowanie rewizji.

P4: Po wymianie A20B-2002-0300, zatrzymanie orientacji wrzeciona następuje pod nieco złym kątem. Czy nowy czujnik jest wadliwy?

Po wymianie czujnika, pozycja zatrzymania orientacji zazwyczaj wymaga ponownego zerowania. Kątowe odniesienie nowego czujnika może nieznacznie różnić się od oryginalnego. Dostosuj parametr pozycji zatrzymania orientacji wrzeciona w zestawie parametrów wrzeciona CNC w małych krokach, aż kąt zatrzymania prawidłowo się wyrówna.

P5: Czy A290-0854-V320 jest bezpośrednim zamiennikiem dla A20B-2002-0300?

A290-0854-V320 jest wymieniony jako numer referencyjny zamiennika na rynku wtórnym. Przed zastąpieniem należy potwierdzić, że mechaniczny montaż, geometria uchwytu, typ złącza i kompatybilność interfejsu typu B pasują do konkretnego silnika i wzmacniacza wrzeciona serii Alpha zainstalowanego w maszynie.
