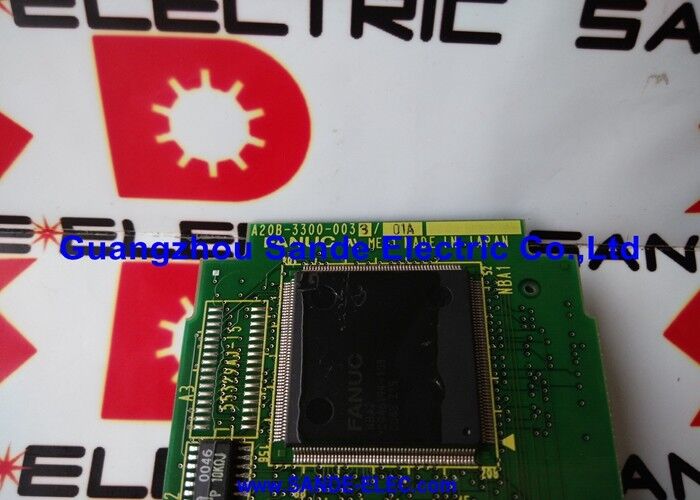

FANUC Karta osi A20B-3300-0033 A20B33000033 A2OB-33OO-OO33

A20B-3300-0033∙ FANUC 2-kanałowa karta serwokontrolowania FSSB 16i / 18i / 21i / FSSB Fiber Optic Interface / Plug-In Module

FSSB Dlaczego komunikacja serwo optyczna jest istotna

Komunikacja serwo w nowoczesnych systemach FANUC CNC przebiega przez włókno optyczne.

• Przesyłanie prądu silnika o wysokim prądzie, o wysokiej częstotliwości
• Duże banki kondensatorów naładowane do 300 ∼ 600 VDC
• Tranzystory IGBT z szybkim przełączaniem generujące emisje elektromagnetyczne w szerokim spektrum częstotliwości

W tym środowisku kable miedziane przenoszące sygnały polecenia pozycji są podatne na zagrożenie.prędkość falowania, oraz zmniejszone wykończenie powierzchni obrabianego przedmiotu.

Przekaz światłowodowy jest całkowicie odporny na zakłócenia elektromagnetyczne.ale sygnał świetlny nie może być połączony z pola elektromagnetycznego. The A20B-3300-0033 generates the FSSB optical transmission signals and processes the returning optical feedback signals — bringing this noise immunity directly into the servo communication for the two controlled axes.

Główne specyfikacje

Pojemność 2-kanałowa ️ dopasowanie do maszyny

A20B-3300-0033 zapewnia dokładnie 2 kanały FSSB z jednej karty plug-in.

Centrum obrotowe w dwóch ośach (X i Z):Jeden A20B-3300-0033 steruje oboma osiami.

2 osi większego układu:W przypadku 4-osiowego centrum obróbczego jedna karta A20B-3300-0033 obsługuje pierwsze dwie osie (zwykle X i Y), podczas gdy druga karta obsługuje Z i czwartą oś.Każda karta działa niezależnie na własnym kanale FSSB.

Pierwsze 2 osie 5-osiowego CNC:Pierwsza karta A20B-3300-0033 obejmuje osi 1 i 2; dodatkowe karty rozciągają się na pozostałe osi w razie potrzeby.

Architektura plug-in sprawia, że ekspansja liczby osi jest prosta - dodaj kartę, a CNC zyskuje dwa kolejne serwo kanały FSSB na tej samej płycie głównej.

Scenariusze zastosowania

Alarm komunikacyjny FSSB na obu ośach sterowanych:Centrum obrotowe FANUC 18i jednocześnie wygeneruje alarmy komunikacyjne FSSB na osi X i Z. Zarówno serwo napędy, jak i silniki sprawdzają prawidłowość niezależnie.Karta serwo A20B-3300-0033 jest zidentyfikowana jako usterkaZmiana przywraca komunikację FSSB na obu ośach.

Rozszerzenie systemu:Dwuosiowe urządzenie 21i CNC jest konfigurowane na 4-osiową obsługę.zapewnienie dwóch dodatkowych kanałów FSSB potrzebnych do nowej konfiguracji osi.

Częste pytania

P1: Czy urządzenie A20B-3300-0033 może być podłączone do serwo napędów innych niż wzmacniacze typu Alpha-i FSSB?

A20B-3300-0033 wykorzystuje protokół światłowodowy FSSB firmy FANUC, który jest kompatybilny z serwowzmacniaczami FANUC Alpha-i i Beta-i wyposażonymi w porty wejściowe FSSB.Starsze wzmacniacze z serii Alpha używające seryjnych interfejsów typu A lub typu B nie są kompatybilne z FSSB i nie mogą podłączać się do A20B-3300-0033. Potwierdź typ interfejsu serwo napędu przed mocowaniem tej karty.

P2: W jaki sposób adres węzła FSSB jest przypisany do każdego wzmacniacza serwo na łańcuchu margaretki?

Przypisanie adresu FSSB jest określane przez fizyczny porządek wzmacniaczy na łańcuchu światłowodowym w połączeniu z ustawieniami parametrów CNC.Pierwszy wzmacniacz w łańcuchu zazwyczaj przyjmuje najniższy adresParametry konfiguracji FSSB na ekranie ustawień CNC (FSSB) określają liczbę wzmacniaczy i ich przypisanie osi.Po zamontowaniu zamiennika A20B-3300-0033, istniejące parametry FSSB pozostają w pamięci SRAM CNC i powinny automatycznie przywrócić komunikację po uruchomieniu.

P3: Czy system z dwiema kartami A20B-3300-0033 (4-osiowe) może działać, jeśli jedna karta ulegnie awarii?

W przypadku awarii jednej karty A20B-3300-0033 tylko dwie osi na kanale FSSB tej karty generują alarm. Druga karta i jej dwie osi nadal działają normalnie.maszyna może być w stanie wykonywać ograniczone operacje przy użyciu pozostałych osi roboczych podczas wymiany uszkodzonej kartyTa częściowa operacja zależy od tego, czy drabina PMC umożliwia wykonanie cyklu maszyny z niektórymi osiami hamowanymi.

P4: Czy kabel światłowodowy wymaga specjalnej obsługi lub konserwacji?

Kable włókniste FSSB powinny być chronione przed ostrymi zakrętami, ograniczonym promieniem ruchu i uszkodzeniami mechanicznymi.Powierzchnie końcowe złącza powinny być utrzymywane w czystości. Zanieczyszczenie powierzchni złącza optycznego osłabia sygnał świetlny.Przy sprawdzaniu usterki komunikacji FSSB należy sprawdzić stan kabla światłowodowego i złącza obok karty A20B-3300-0033.

P5: Czy A20B-3300-0033 jest specyficzny dla CNC i-generacji, czy może być używany z systemami 0i-D lub 30i?

A20B-3300-0033 jest potwierdzony dla FANUC serii 16i, 18i i 21i (model A i B).Różne pokolenia CNC używają różnych wariantów kart serwo ̇ platformy 0i-D i 30i używają różnego sprzętu płyty głównej i wymagają własnych specyficznych kart serwoA20B-3300-0033 jest właściwą kartą dla generacji 16i/18i/21i i nie jest wymienna z kartami serwo 0i-D lub 30i.
