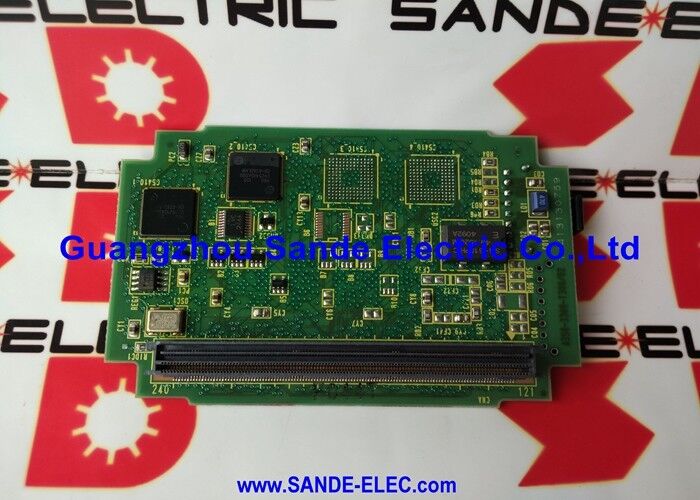

Płytka PCB FANUC A20B-3300-0392 A20B33000392 A2OB-33OO-O392

FANUC A20B-3300-0392 ∙ 4-osiowy serwo moduł serii i-B ∙ FSSB Plug-In PCB dla serii 16i / 18i / 21i Model B

Numer części:A20B-3300-0392

Producent:FANUC Ltd. (Japonia)

Rodzaj produktu:4-osiowy serwo-moduł serii i-B

Czterosiowe sterowanie serwo na jednej karcie

A20B-3300-0392 to 4-osiowy serwo-moduł FSSB firmy FANUC dla CNC serii i-B.lub 21i Model B tablicy głównej i rozszerza możliwości serwo sterowania CNC do czterech osi za pośrednictwem jednego kanału światłowodowego FSSB. Każda oś zarządzana przez moduł otrzymuje polecenia pozycji i prędkości z CNC, przetwarza informacje zwrotne kodera za pośrednictwem szlaku FSSB i zwraca dane o pozycji w czasie rzeczywistym do sterowania serwo zamkniętym.

Określenie "i-B" identyfikuje ten moduł jako komponent generacji Modelu B, drugiej generacji sprzętu platformy FANUC i Series, która zastąpiła oryginalne płyty Modelu A.Architektura modelu B wykorzystuje format plug-in o wyższej gęstości, który integruje sterowanie serwo, interfejs FSSB i przetwarzanie sygnałów w kompaktowej karcie, która montuje się obok procesora CPU, kontrolera graficznego i modułów pamięci (SRAM, DRAM, FROM) na zestawie głównej płyty.

W typowym układzie sterowania 16i/18i/21i Modelu B, A20B-3300-0392 jest jednym z kilku modułów plug-in, które razem tworzą kompletną jednostkę sterowania CNC.Jego kanał FSSB łączy się z łańcuchem serwo wzmacniacza za pośrednictwem kabla światłowodowego przy złączu optycznym tablicy.

Kontext serii A20B-3300

Seria A20B-3300 obejmuje moduły plug-in firmy FANUC dla sterowników CNC i robotów serii i. W ramach tej rodziny:

• Warianty 4-osiowemaszyny do obsługi urządzeń do obsługi urządzeń do obsługi urządzeń do obsługi urządzeń do obsługi urządzeń (w tym A20B-3300-0392) z maksymalnie 4 układami sterowanymi na jednym łańcuchu FSSB
• Warianty 6-osioweobsługiwać konfiguracje 5- lub 6-osiowe
• Warianty 8-osiowezapewnia najwyższą liczbę osi na jednym modułach

Wszystkie moduły z serii A20B-3300 mają ten sam czynnik kształtu plug-in dla płyty głównej modelu B. Nie są wymienne między konfiguracjami liczby osi.

Główne specyfikacje

Częste pytania

P1: CNC wyświetla alarm serwo 360 lub 361 na ośach zarządzanych przez ten moduł.

Alarmy 360/361 są usterkami komunikacji FSSB. Najpierw umieść A20B-3300-0392 w gnieździe na głównej płycie. Najczęstszą przyczyną jest kontakt ze skrajnym złączem.Następnie sprawdzić FSSB światłowodowego kabla z złącza optycznego modułu do pierwszego wzmacniacza serwo w łańcuchuUszkodzona lub skażona końcówka włókna przerywa komunikację na wszystkich ośach w tym łańcuchu jednocześnie.

P2: Czy A20B-3300-0392 zastępuje wcześniejsze moduły serwo modelu A w tym samym CNC?

Model A i Model B systemy CNC używają fizycznie różnych architektury płyt głównych.A20B-3300-0392 jest specyficzny dla płyt głównych modelu B (seria i-B)/Zapoznaj się z CNC, /przed zamówieniem.

P3: Płyta została usunięta w celu kontroli. Czy po ponownej instalacji należy ją ponownie uruchomić?

A20B-3300-0392 nie przechowuje parametrów CNC. Wszystkie parametry osi znajdują się w FROM / SRAM CNC. Po ponownej instalacji CNC odczytuje swoje parametry normalnie przy uruchomieniu.Nie wymagany krok ponownego uruchomienia.

P4: Maszyna o sześciu ośach wykorzystuje moduł A20B-3300-0392 (4-osiowy). Jak sterować dodatkowymi ośmi?

Na 6-osiowej maszynie do obsługi pozostałych osi zainstalowany jest drugi moduł serwo ̇ albo kolejna 4-osiowa płyta ̇ lub 2-osiowy moduł ̇.Dwa moduły mogą być zainstalowane na tej samej płycie głównej modelu B w ich odpowiednich gniazdachKażdy z nich posiada własny łańcuch światłowodowy FSSB łączący się z serwo wzmacniaczami dla przypisanych osi.

P5: Skąd pochodzi zamiennik A20B-3300-0392?

Na rynku wtórnym FANUC posiada zapasy wymiany modułów serii A20B-3300.przedsiębiorstwa posiadające kompleksowe urządzenia testowe mogą zweryfikować funkcjonowanie modułu na platformie 16i/18i/21i przed wysyłką.
