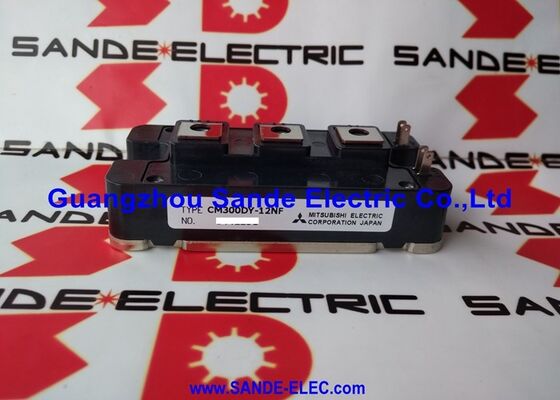

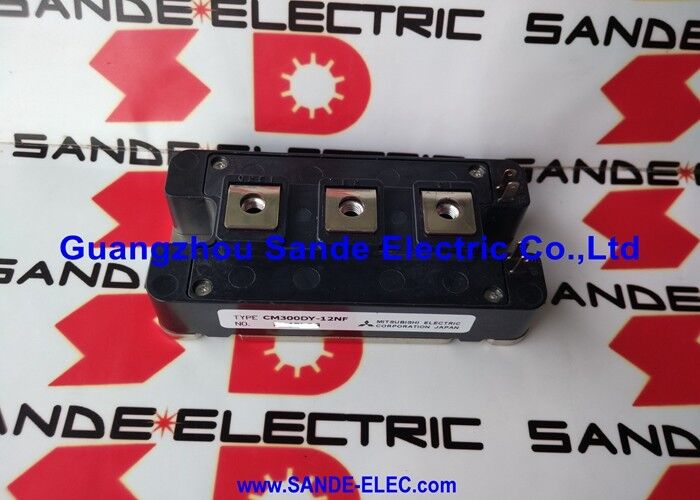

Moduł zasilania Mitsubishi IGBT CM300DY-12NF CM300DY12NF CM3OODY-12NF

CM300DY-12NF | Seria Powerex Dual IGBTMOD™ NF — 300 A / 600 V / półmostek / superszybkie FWDi / przemysłowa konwersja mocy

Podwójny IGBTMOD — blok konstrukcyjny półmostkowy

CM300DY-12NF to półmostek — dwa tranzystory IGBT w konfiguracji szeregowej tworzące jedną fazę falownika trójfazowego. Tam, gdzie format sześciopaku (np. Fuji 6MBP) integruje wszystkie trzy gałęzie fazowe w jednym module, CM300DY-12NF zapewnia jedną fazę na raz — trzy moduły CM300DY-12NF tworzą jeden kompletny mostek trójfazowy.

Górny IGBT (strona wysoka):Przełącza dodatnie połączenie szyny DC z wyjściem fazowym silnika.

Dolny IGBT (strona dolna):Przełącza wyjście fazy silnika na ujemny powrót szyny DC.

Każdy IGBT ma odwróconą, superszybką diodę zwrotną (FWDi), zapewniającą ścieżkę prądu powrotnego dla indukcyjnych obciążeń silnika, gdy IGBT jest wyłączony.

Kluczowe dane techniczne

Aplikacje

Przemysłowe napędy silnikowe:Przemienniki częstotliwości do silników indukcyjnych w klasie 37–75 kW z zasilania 400 V — moduł półmostkowy 300 A/600 V zapewnia jedną fazę na moduł, przy czym trzy moduły uzupełniają pełny falownik trójfazowy.

Falowniki przemysłowe:Konwersja prądu stałego na prąd przemienny dla zasilaczy bezprzerwowych (UPS), filtrów mocy czynnej i systemów inwerterów sieciowych w instalacjach przemysłowych i komercyjnych.

Zasilacze impulsowe dużej mocy:Duże konstrukcje SMPS do przemysłowych procesów elektrochemicznych, sprzętu plazmowego i sprzętu do produkcji półprzewodników — gdzie prąd ciągły 300 A przetwornika CM300DY-12NF umożliwia konwersję prądu stałego o dużej mocy.

Falowniki trakcyjne:Falowniki pomocnicze pojazdów szynowych i układy napędowe pojazdów przemysłowych wymagające przełączania klasy 300A.

Energia odnawialna:Stopnie przekształtników turbin wiatrowych i konstrukcje falowników słonecznych na skalę przemysłową wymagające niezawodnego przełączania klasy 600 V i prądu 300 A.

Spawanie i cięcie plazmowe:Inwertorowe zasilacze spawalnicze i systemy cięcia plazmowego – gdzie szybkie przełączanie modułu umożliwia wydajną pracę falownika wysokiej częstotliwości.

Zastosowania impulsowe wysokiego napięcia:Blokowanie 600 V i przełączanie 300 A modułu CM300DY-12NF zostało również zastosowane w impulsowych systemach zasilania do zastosowań naukowych i badań przemysłowych.

Często zadawane pytania

P1: Ile modułów CM300DY-12NF potrzeba do zbudowania kompletnego falownika trójfazowego?

Trzy moduły — po jednym na odnogę fazową (U, V, W). Każdy CM300DY-12NF zapewnia górny i dolny przełącznik IGBT dla jednej fazy wyjściowej. Trzy moduły są połączone równolegle na szynie DC i połączeniach fazy wyjściowej, tworząc kompletny mostek trójfazowy. To modułowe podejście umożliwia wymianę na fazę w przypadku awarii tylko jednego modułu, bez konieczności wymiany całego mostka.

P2: Jakie jest znaczenie superszybkiego odzyskiwania FWDi w CM300DY-12NF?

Kiedy tranzystor IGBT się włącza, uzupełniająca dioda gasząca, która przewodziła prąd cewki indukcyjnej, musi przestać przewodzić, ale dioda o powolnym powrocie do normy wytwarza duży impuls prądu zwrotnego, zanim osiągnie stan blokowania. Ten impuls przepływa przez przełączający IGBT, zwiększając straty przełączania i generując szum EMC. Superszybkie odzyskiwanie FWDi serii NF minimalizuje ten skok — zmniejszając straty i upraszczając filtrowanie EMC w konstrukcjach napędów silnikowych.

P3: Jaki moment montażowy dotyczy montażu obudowy CM300DY-12NF?

Firma Powerex określa moment dokręcania śrub płyty podstawy CM300DY-12NF — zazwyczaj 2–3 N·m dla elementów montażowych modułu. Zbyt niski moment obrotowy powoduje niewystarczający kontakt termiczny, zwiększając Rth(ch) i podnosząc temperaturę złącza przy danym prądzie obciążenia. Nadmierny moment obrotowy grozi pęknięciem ceramicznego podłoża DCB. Dokładną specyfikację momentu obrotowego potwierdź w arkuszu danych CM300DY-12NF. Przed montażem równomiernie nałożyć pastę termoprzewodzącą.

P4: Czy CM300DY-12NF może pracować równolegle w celu zwiększenia wydajności prądowej?

Praca równoległa jest możliwa, ale wymaga szczególnej uwagi w zakresie bieżącego podziału. Tranzystory IGBT z dodatnim współczynnikiem temperaturowym VCE(sat) – charakterystyka serii NF – samorównoważą się termicznie równolegle: moduł nagrzewający się ma wyższe VCE(sat), a zatem przepływa proporcjonalnie mniej prądu. Jednakże różnice w indukcyjności błądzącej w układzie szyn zbiorczych pomiędzy modułami równoległymi powodują dynamiczną nierównowagę prądu podczas przełączania. Równoległa praca IGBT wymaga symetrycznego układu szyn zbiorczych i dopasowanych modułów z tej samej partii.
