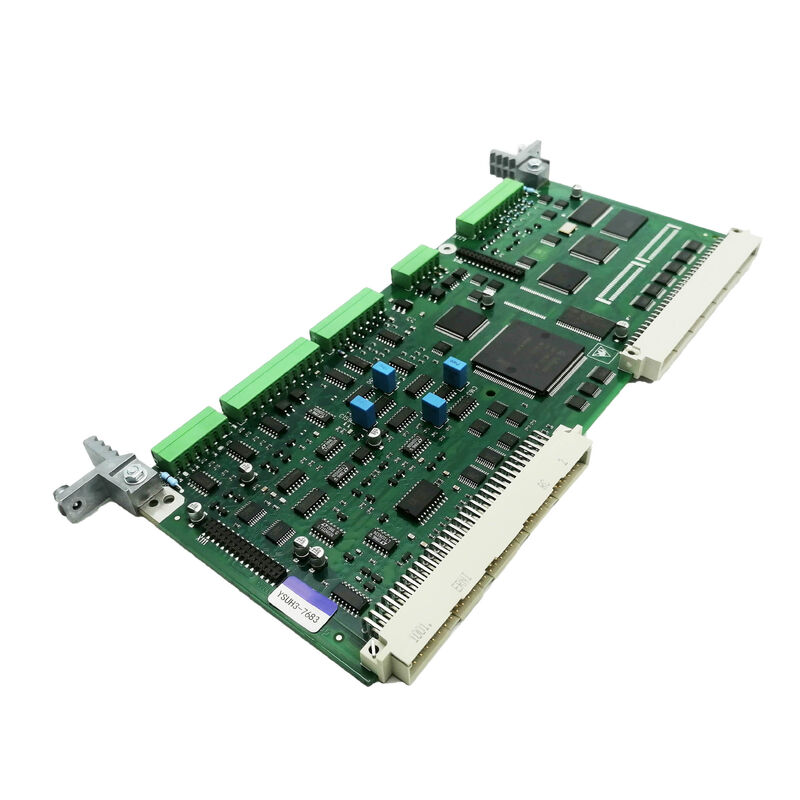

Siemens C98043-A7014-L2

Numer części:C98043-A7014-L2

Producent:Siemens AG (Niemcy)

Rodzaj produktu:Płyty zasilania pola ∆ Kontrola podniecenia silnika prądu stałego (podniecenie prędkości prądu stałego)

Rodzina produktów:Seria napędów prądu stałego SIMOREG

Funkcja:Zestaw napięcia prądu stałego sterowanego do owijania pola silnika prądu stałego o oddzielnym pobudzeniu

Status produkcji:Wykluczone według producenta

Kraj pochodzenia:Niemcy

Przegląd

C98043-A7014-L2 to płyta zasilania pola prądu stałego (ekscytacji) dla systemów napędu prądu stałego Siemens SIMOREG. This board delivers controlled direct current to the field winding of a separately-excited DC motor — establishing and regulating the magnetic flux that the motor needs to produce torque from its armature current.

Bez prawidłowo działającej deski zasilania polegowego nie można podłączyć silnika prądu stałego o oddzielnym podnieceniu bez względu na stan zasilania armatury,i napęd będzie błędem na utratę pola przed próbą jakiejkolwiek operacji armatury.

Płyty zasilania terenowego serii A7014 zajmują szczególne miejsce w rodzinie płyt SIMOREG C98043.

Seria C98043 obsługuje konfiguracje konwerterów SIMOREG o większym zakresie mocy, w których prądy armatury są znaczne, a płyta zasilania pola jest odpowiednio zaprojektowana.

Przykład L2 w oznaczeniu A7014 identyfikuje tę konkretną generację konstrukcyjną, obejmującą wybory komponentów i udoskonalenia obwodów odpowiednie do tego etapu produkcji.

Regulacja prędkości silnika prądu stałego działa na podstawie dwóch różnych zmiennych: prądu armatury, który kontroluje moment obrotowy, i prądu pola, który kontroluje przepływ.Prąd pola jest utrzymywany na wartości znamionowej, a prędkość jest kontrolowana przez napięcie armatury..

Powyżej prędkości bazowej w zakresie osłabienia pola prąd pola jest stopniowo zmniejszany, aby umożliwić wyższe prędkości obrotowe przy zmniejszonym maksymalnym momentu obrotowym.

C98043-A7014-L2 jest płytą, która wykonuje oba tryby sterowania polem: utrzymywanie pełnego pola przy i poniżej prędkości bazowej oraz wykonywanie kontrolowanej redukcji pola powyżej prędkości bazowej.

Główne specyfikacje

Zapewnienie pola w dużej architekturze napędu prądu stałego

Silnik prądu stałego o oddzielnym pobudzeniu posiada dwa elektrycznie niezależne uzwojenia: uzwojenie armatury w części obracającej się i uzwojenie pola w ramie stacjonarnej.

Nawijanie pola ma stosunkowo niski prąd, ale wysoką indukcyjność. Po włączeniu zasilania może zająć kilka sekund, zanim prąd pola zostanie w pełni ustalony.ze względu na stałą czasu obwodu pola.

C98043-A7014-L2 zawiera most tirystorowy, który przekształca zasilacz prądu przemiennego w kontrolowany wyjście prądu stałego do uzwojenia pola, wraz z elektroniką sterującą, która reguluje ten wyjście.

Pętla prądu pola zamyka się poprzez transformator prądu lub szunt, który mierzy rzeczywisty prąd pola i przekazuje to pomiar z powrotem do regulatora deski.Regulator dostosowuje kąt wystrzelenia tirystora, aby utrzymać pole prądu dokładnie.

Ta zamknięta pętla kontroli prądu pola jest tym, co umożliwia dokładne osłabienie pola.

C98043-A7014-L2 płynnie zmniejsza prąd pola, aby dopasować go do tego punktu ustawienia, co pozwala silnikowi przyspieszyć dalej.

Czas reakcji i dokładność regulacji deski bezpośrednio wpływają na to, jak płynnie napęd przechodzi przez punkt prędkości bazowej i jak ściśle podąża za profilami osłabiania pola.

Ochrona przed utratą pola

Najważniejszą dla bezpieczeństwa funkcją deski zasilającej jest wykrywanie strat pola.usterka nawijania pola, lub awaria zasilania polem ̇ silnik traci swój strumień magnetyczny.

Silnik bezpłynny podłączony do zasilania armatury może przyspieszać bez skutecznego sterowania prądem, osiągając potencjalnie niebezpieczne prędkości.

C98043-A7014-L2 monitoruje bieg pola nieprzerwanie.

Wykryta utrata pola wyzwala natychmiastową podróż armatury przez łańcuch ochronny napędu, usuwając zasilanie armatury, zanim może się rozwinąć stan ucieczki.

Ochrona ta reaguje szybciej niż jakakolwiek pętla oprogramowania. Jest wdrożona jako monitorowanie sprzętu, które działa niezależnie od głównego procesora sterowania.

Status wycofania się i rynek wtórny

C98043-A7014-L2 został wycofany z produkcji przez Siemens i nie jest już dostępny w aktywnych kanałach produkcyjnych Siemens.Głównym źródłem zaopatrzenia jest rynek części zamiennych ̇ firmy zajmujące się naprawą napędu prądu stałego posiadające przetestowane tablice zapasowe.

Płyty są zazwyczaj dostarczane w odnowionym, sprawdzonym funkcjonalnie stanie z gwarancją.ponieważ seria L2 i L1 mogą różnić się konfiguracją układu.

Częste pytania

P1: napęd SIMOREG wykazuje usterkę F036 (zbyt duże odchylenie regulatora prądu pola) natychmiast po uruchomieniu.Czy C98043-A7014-L2 może być źródłem usterki??

W przypadku potwierdzonego prawidłowego nawijania pola, F036 w momencie uruchomienia wskazuje na zasilacz pola lub jego obwód pomiarowy.Sprawdź napięcie zasilania prądem przemiennym w terminalach wejściowych C98043-A7014-L2 i potwierdź, czy bezpieczniki są nienaruszone.

Jeśli zasilanie i bezpieczniki są w porządku, sprawdź sygnał pomiaru prądu pola na wyjściu płyty ̇ otwarta lub wadliwa ścieżka pomiaru daje odczyt rzeczywistej wartości zerowej,który regulator interpretuje jako maksymalne odchylenie.

Jeśli pomiar się sprawdzi, most tyrystoru na A7014-L2 może mieć uszkodzone urządzenie wytwarzające niewystarczający lub zerowy prąd pola.

P2: C98043-A7014-L2 jest opisywany jako "płata podniecająca prędkością prądu stałego". Co oznacza "podniecenie prędkością prądu stałego" w tym kontekście?

"DC speed excitation" refers to the function of providing controlled DC excitation current to a DC motor — the term "excitation" in DC motor terminology means the magnetisation of the motor's field poles.

Sterowanie prędkością silnika prądu stałego zależy zarówno od prądu armatury (wrotnego momentu), jak i prądu pola (płyn/prędkość).

Płyty zasilania polem ′′ płyta "wzbudzenia prędkości" ′′ bezpośrednio uczestniczy w regulacji prędkości poprzez zarządzanie prądem pola, zwłaszcza w zakresie osłabienia pola powyżej prędkości bazowej.

P3: Czy urządzenie C98043-A7014-L2 można zastąpić urządzeniem C98043-A7004-L2 (płyty zasilania pola dla standardowych napędów 6RA70)?

Nie podczas gdy seria A7014 obsługuje większe konfiguracje konwerterów SIMOREG.

Zawsze używaj dokładnej serii i wariantu odpowiadającego zainstalowanej płycie.

Zainstalowanie A7004 o niższej klasyfikacji w pozycji A7014 spowodowałoby niewystarczającą zdolność prądu pola i potencjalne uszkodzenie deski.

P4: Po wymianie C98043-A7014-L2 prąd pola jest obecny, ale wykazuje powolną, oscylacyjną reakcję podczas zmian prędkości.

Odpowiedź prądu pola oscylacyjnego wskazuje na niezgodność między zyskami regulacji prądu pola w CUD1 a właściwościami indukcji/oporu obwodu pola silnika.Stała czasu obwodu pola dużych silników prądu stałego może wynosić kilka sekund.

Jeżeli po wymianie deski zwiększenia regulacji nie zostały ponownie wprowadzone ani zweryfikowane w stosunku do pierwotnych danych o uruchomieniu, mogą one nie odpowiadać silnikowi.Uzyskanie dostępu do parametrów regulacji pola w CUD1 i potwierdzenie, że odpowiadają one pierwotnym wartościom lub specyfikacjom uzwojenia pola silnika.

Sekwencja automatycznego dostrojenia (jeśli wersja oprogramowania stacjonarnego ją obsługuje) ponownie obliczy zyski.

P5: Napęd jest stosowany w ciągłym walcowaniu, w którym płyta zasilająca musi mieć maksymalną niezawodność.Czy istnieje nowoczesny produkt następca, który może poprawić niezawodność w porównaniu z zaprzestanym C98043-A7014-L2?

W przypadku instalacji, które chcą przejść modernizację napędu, SINAMICS DCM (DC Master) jest obecną platformą Siemens do wysokiej wydajności regulacji prędkości silnika prądu stałego.SINAMICS DCM integruje zasilanie terenowe jako wewnętrzną funkcję nie ma oddzielnej płyty zasilania terenowego do utrzymania.

W przypadku obiektów, w których preferowane jest utrzymanie istniejącego sprzętu SIMOREG,zapobiegawcza wymiana deski zasilania terenowego podczas planowanego wyłączenia ?? przed usterką w eksploatacji ?? jest najlepszą strategią niezawodności, przy użyciu zweryfikowanego urządzenia typu C98043-A7014-L2 jako części zamiennej.
