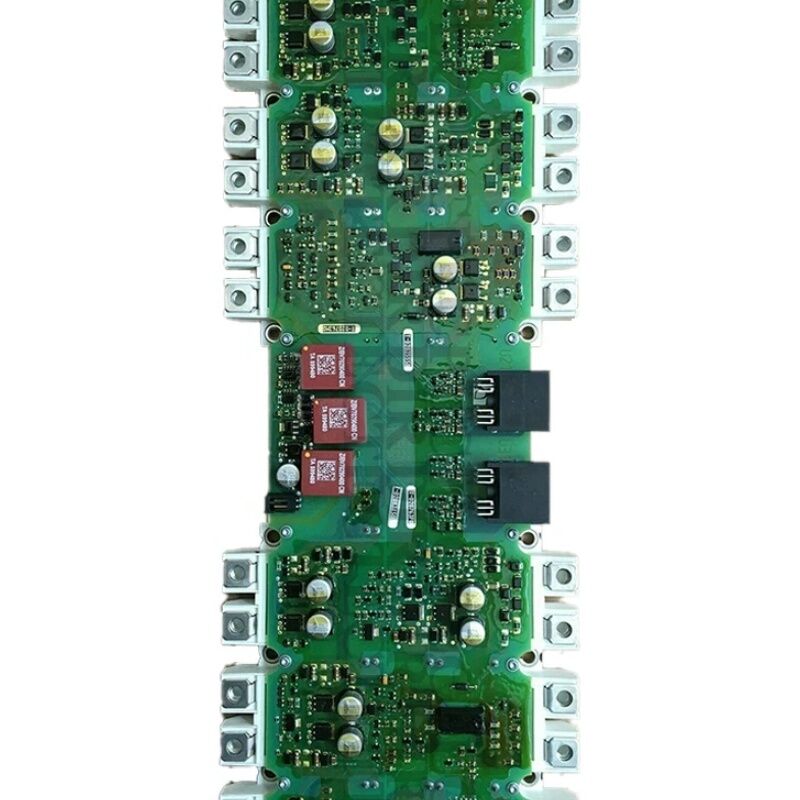

SIEMENS 430/440/S120 INVERTER/CONVERTER DRIVER BOARD IGD Trigger Board A5E00714560 A5EOO71456O

Siemens A5E00714560 | SINAMICS IGD2/R4 Płyta napędowa — Naprawa bloku mocy dla sekcji falownika napędu AC

Numer części: A5E00714560

Numer referencyjny GWE: GWE:A5E00714560

Producent: Siemens AG — Gerätewerk Erlangen, Niemcy

Przegląd

A5E00714560 to pierwszy element serii A5E00714560 — rodziny bloków mocy SINAMICS IGD2/R4. Łączy on sterownik bramki IGBT drugiej generacji (IGD2) z dopasowanym modułem IGBT w formacie R4 i służy jako zespół naprawczy sekcji mocy falownika dla napędów kasetowych SINAMICS G120, G120C i G150.

Seria obejmuje numery od A5E00714560 do A5E00714563, z których każdy obejmuje określoną kombinację napięcia i prądu w zakresie napędów kasetowych SINAMICS. Jako podstawowy element, A5E00714560 jest wymieniony obok swojego bezpośredniego następcy A5E36717797 w dokumentacji zamienników części zamiennych firmy Siemens. Gdy A5E00714560 jest niedostępny, A5E36717797 jest wyznaczonym zamiennikiem — ta sama funkcja, zaktualizowany sprzęt sterownika bramki.

Płyta IGD2 obsługuje trzy jednoczesne funkcje: konwersję poleceń PWM z jednostki sterującej na impulsy bramki IGBT, warunkowanie pomiarów prądu fazowego silnika dla algorytmu sterowania wektorowego oraz implementację sprzętowego zabezpieczenia przed nasyceniem, które reaguje w mikrosekundach, aby stłumić nieprawidłowe zdarzenia przełączania.

Kluczowe specyfikacje

Seria A5E00714560 — Kontekst rodziny płyt

Płyty z serii A5E00714560 to wszystkie zespoły IGD2/R4, które dzielą ten sam fizyczny format R4 i tę samą architekturę sterownika bramki IGD2. Każdy numer części odpowiada określonemu znamionowemu mocy w linii napędów kasetowych SINAMICS. Kolejne numery w serii — A5E00714560, A5E00714561, A5E00714562, A5E00714563 — obejmują różne kombinacje napięcia i prądu. Nie są one wymienne; zawsze należy potwierdzić konkretny numer A5E z etykiety zainstalowanej płyty przed złożeniem zamówienia.

Sterownik bramki IGD2 komunikuje się z jednostką sterującą SINAMICS za pomocą łącza światłowodowego, zapewniając izolację galwaniczną między sekcją mocy wysokiego napięcia a elektroniką sterującą niskiego napięcia. Izolacja ta chroni CU przed przejściowymi stanami przełączania magistrali DC i umożliwia bezpieczny dostęp diagnostyczny do funkcji sterowania napędu podczas pracy sekcji mocy.

Uwaga dotycząca interfejsu termicznego i instalacji

Podobnie jak wszystkie zespoły bloków mocy IGD2/R4, A5E00714560 musi być zainstalowany na radiatorze napędu z odpowiednim materiałem interfejsu termicznego (TIM) między płytą bazową modułu IGBT a powierzchnią radiatora. Pominięcie TIM zwiększa rezystancję cieplną na styku IGBT-radiator i powoduje przedwczesne błędy przegrzania, nawet gdy sam radiator pozostaje chłodny. Nanieś TIM zgodnie z procedurą określoną przez firmę Siemens przed zamocowaniem zespołu.

FAQ

P1: Napęd pokazuje F30021 lub F30022 bez podłączonego silnika. Czy A5E00714560 może być wadliwy?

Tak. F30021 (prąd przetężeniowy) i F30022 (prąd upływu do ziemi) bez podłączonego silnika mogą wynikać z uszkodzonego obwodu pomiaru prądu na płycie IGD2 — czujniki płyty generują pozorne odczyty prądu nawet bez obciążenia. Zweryfikuj, sprawdzając, czy wyświetlacze prądu fazowego napędu pokazują wartość różną od zera w stanie spoczynku. Odczyt różny od zera potwierdza błąd obwodu pomiarowego na A5E00714560.

P2: Dostępny jest następca A5E36717797. Czy może on bezpośrednio zastąpić A5E00714560?

A5E36717797 jest wyznaczonym przez firmę Siemens następcą do tych samych zastosowań napędowych. Montaż fizyczny, połączenia magistrali DC i interfejsy światłowodowe są kompatybilne. Przed instalacją należy potwierdzić, czy wersja oprogramowania układowego napędu obsługuje identyfikację elektroniczną nowszej generacji płyty IGD2 — wczesne jednostki SINAMICS czasami wymagają aktualizacji oprogramowania układowego.

P3: Czy moduł IGBT powinien być przetestowany oddzielnie przed zainstalowaniem zamiennika A5E00714560?

Jeśli oryginalny A5E00714560 uległ awarii z powodu usterki IGBT, przyczynę należy zbadać przed zainstalowaniem zamiennika. Przetestuj obwód wstępnego ładowania magistrali DC, wszelkie kondensatory tłumiące i wejście AC pod kątem warunków przejściowych, które mogły obciążyć oryginalny moduł IGBT. Instalacja nowego zespołu bez usunięcia przyczyny ryzykuje powtórzenie awarii.

P4: A5E00714560 jest dostępny na rynku wtórnym, ale bez dokumentacji GWE. Czy to problem?

Płyty z oznaczeniem GWE z zakładu firmy Siemens w Erlangen wskazują na fabrycznie zmontowane, dopasowane kombinacje sterownika bramki i IGBT. Płyty z rynku wtórnego bez dokumentacji GWE mogą być jednostkami po regeneracji lub zespołami firm trzecich. Poproś dostawcę o certyfikat testu funkcjonalnego potwierdzający, że wszystkie kanały bramki i obwody pomiaru prądu zostały zweryfikowane przed instalacją.

P5: Po zainstalowaniu A5E00714560 napęd działa, ale pokazuje A30031 (alarm przegrzania) w ciągu 10 minut od pełnego obciążenia. Radiator jest chłodny w dotyku. Co jest przyczyną?

A30031 krótko po instalacji z chłodnym radiatorem prawie zawsze oznacza, że materiał interfejsu termicznego między modułem IGBT a radiatorem był brakujący lub zastosowany nieprawidłowo. Zdemontuj zespół, wyczyść obie powierzchnie, nałóż świeży TIM zgodnie z określoną procedurą i zainstaluj ponownie.
