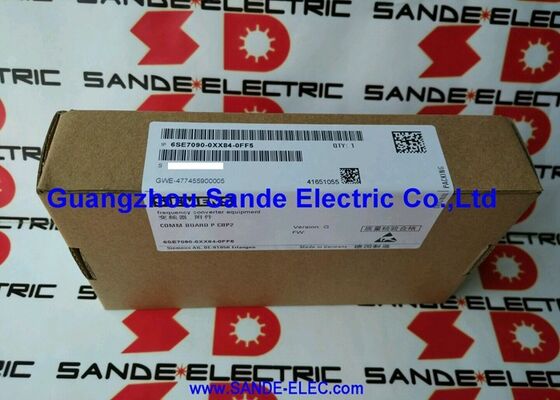

CBP2 COMM BOARD 6SX7010-0FF05 6SE7090-0XX84-0FF5 6SX70100FF05 6SE70900XX840FF5 6SX7O1O-OFFO5 6SE7O9O-OXX84-OFF5

Siemens 6SE7090-0XX84-0FF5 SIMOVERT MASTERDRIVES Kontrola ruchu CBP2 PROFIBUS Moduł komunikacji

Numer części:6SE7090-0XX84-0FF5

Wsparcie / wewnętrzne ref:A5E00364662

Odniesienie do zestawu:6SX7010-0FF05

Producent:Siemens AG (Niemcy)

Rodzaj produktu:CBP2 ‡ Zarząd ds. Komunikacji PROFIBUS 2

Przegląd

6SE7090-0XX84-0FF5 jest modułem komunikacyjnym CBP2 PROFIBUS dla serii napędów Siemens SIMOVERT MASTERDRIVES Motion Control (MC).

Inserting this board into an available electronics box slot transforms a standalone MC drive into a PROFIBUS DP slave node — instantly visible to any PROFIBUS DP master on the same network and ready to receive speed setpoints, polecenia momentu obrotowego i sterowanie słowami, zwracając rzeczywiste wartości i status do mastera w każdym cyklu skanowania.

Automatyzacja przemysłowa w skali zależy od tych precyzyjnych, powtarzalnych wymian.

Centralny sterownik linii pakowania musi wiedzieć, czy każdy napęd osiągnął wyznaczoną prędkość przed uruchomieniem następnego kroku.

System regulacji napięcia nawinięcia musi wielokrotnie na sekundę aktualizować ustawienia prędkości na każdym silniku. PROFIBUS DP handles these exchanges with the determinism and speed that general-purpose serial protocols cannot guarantee — and the 6SE7090-0XX84-0FF5 is what brings that capability into the SIMOVERT MASTERDRIVES MC platform.

Moduł ten jest skonfigurowany specjalnie dla wariantu sterowania ruchem z rodziny MASTERDRIVES.

Napędy MC służą do zastosowań servo i wektorowych o wysokiej wydajności ośmi pozycjonowania dużych prędkości, w których komunikacja przycisku polowego jest równie istotna dla osiągów, jak regulacja prędkości i momentu obrotowego napędu.

Częstotliwość wymiany danych CBP2 jest dopasowana do czasu cyklu sterowania MC, zapewniając, że dane busów polowych przychodzą i są przetwarzane w okresie interpolacji napędu.

Główne specyfikacje

Jak CBP2 pasuje do skrzynki elektronicznej napędu

Skrzynka elektroniczna SIMOVERT MASTERDRIVES mieści główną płytę sterującą obok dodatkowych płyt.który wskazuje, które pozycje w przedziale są dostępne dla których typów płyt.

6SE7090-0XX84-0FF5 instaluje się w przedziałach od A do G, z wyłączeniem przedziału F. Wyłączenie to odzwierciedla, że przedział F jest wstępnie przydzielony w określonych konfiguracjach do innych funkcji,i zarząd PROFIBUS nie może konkurować z tymi zadaniami.

Po zainstalowaniu płyta fizycznie łączy się z lokalnym autobusem napędu za pośrednictwem złącza krawędziowego.

Płytka przednia zawierająca zestaw zawiera złącze kabla PROFIBUS i wszelkie wskaźniki stanu, które są widoczne z przodu szafki napędowej.

Po zainstalowaniu i podłączeniu kabla PROFIBUS,napęd wymaga parametryzacji w celu zdefiniowania jego adresu przycisku i struktury danych procesu (które zmienne napędu są wymieniane jako cykliczne dane z masterem PLC).

CBP2 vs CBP1 Różnice pokoleniowe

Określenie CBP2 określa drugą generację opcji SIMOVERT Communication Board PROFIBUS firmy Siemens.

Pierwsza generacja (CBP1) zapewniała podstawową łączność PROFIBUS, ale z ograniczeniami w liczbie słów danych procesowych i prędkości wymiany danych.CBP2 rozwiązał te ograniczenia poprzez rozszerzenie dostępnych kanałów danych o cyklicznych procesach i poprawienie reakcji zarządu na główną ankietę.

W przypadku instalacji PROFIBUS o prędkości 12 Mbit/s ‡ szybkość wykorzystywana w wymagających aplikacjach MC ‡ znacząco poprawiony czas działania CBP2.CBP2 wprowadził również ulepszone diagnostyki dostępne za pośrednictwem interfejsu diagnostycznego PROFIBUS, ułatwiające izolację usterek podczas uruchamiania i eksploatacji.

Po zakończeniu produkcji: trasa migracji Fieldbus

6SE7090-0XX84-0FF5 został wycofany z produkcji pod koniec września 2020 r. W przypadku witryn rozważających migrację z SIMOVERT MASTERDRIVESplatforma SINAMICS S120 korzysta z PROFIBUS DP za pośrednictwem płyty CBE20 lub opcjonalnej płyty CB31.

If the plant automation is migrating from PROFIBUS to PROFINET — a common transition as Siemens promotes PROFINET in newer automation designs — SINAMICS S120 supports PROFINET via CBE20 without any separate add-on board.

W przypadku zakładów, które muszą utrzymywać PROFIBUS DP na działających systemach SIMOVERT MASTERDRIVES MC, rynek wtórny pozostaje jedynym kanałem dostaw płyt 6SE7090-0XX84-0FF5.

Są one dostępne jako sprawdzone jednostki wymiany od specjalistycznych dostawców części zamiennych napędu.

Częste pytania

P1: Napęd SIMOVERT MASTERDRIVES MC ma zainstalowany 6SE7090-0XX84-0FF5, ale nie reaguje na polecenia PROFIBUS z PLC. Wszystkie inne niewolniki PROFIBUS reagują normalnie.Jaki jest najprawdopodobniejszy problem konfiguracji?

Najczęstszą przyczyną nieodpowiadającego niewolnika jest niezgodność adresu PROFIBUS.

Adres ustawiony w parametrze CBP2 (zwykle P918 na liście parametrów MASTERDRIVES) musi dokładnie odpowiadać adresowi skonfigurowanemu w projekcie sprzętowym PLC dla tego napędu.

Also confirm that the GSD file for the CBP2 module loaded into the PLC project matches the actual board's firmware version — a version mismatch can prevent communication even when addresses are correct.

P2: Napęd komunikuje się poprawnie przez PROFIBUS przy niskich prędkościach produkcyjnych, ale generuje F085 (niewydolność telegramu) przy dużych prędkościach podczas szybkiego przyspieszenia.

F085 podczas przyspieszenia dużych prędkości wskazuje, że napęd nie otrzymuje ważnych telegramów PROFIBUS wystarczająco szybko podczas przejściowego obciążenia.

Zazwyczaj oznacza to, że czas cyklu głównego PROFIBUS jest blisko maksymalnej tolerancji, a podczas przyspieszania czas cyklu przekracza limit obserwacyjny.

Zwiększ parametr czasu PROFIBUS w konfiguracji CBP2 napędu, aby zapewnić większą tolerancję.lub skrócić czas cyklu głównego poprzez optymalizację liczby aktywnych niewolników i objętości danych w segmencie.

P3: 6SE7090-0XX84-0FF5 jest dostarczany bez instrukcji obsługi.

Dokumentacja modułu CBP2 ▌stopnie instalacji, opisy parametrów dla adresu autobusu i typu telegramu oraz szczegóły o okablowaniu ▌zawarte są w Kompendium SIMOVERT MASTERDRIVES.

Kompendium obejmuje wszystkie tablice opcji dla serii MASTERDRIVES i jest dostępne na stronie internetowej Siemens Industry Support jako plik PDF do pobrania.

Przewodnik szybkiego podłączenia jest również zazwyczaj drukowany na wewnętrznej okładce opakowania zestawu.

P4: Numer zestawu dla tego modułu to 6SX7010-0FF05. Co to jest zestaw i kiedy jest potrzebny?

Zestaw (6SX7010-0FF05) to wstępnie zapakowany zestaw instalacyjny, który zawiera samą płytę CBP2, wymaganą płytę z przodu złącza, wszelkie niezbędne sprzęt i szybki przewodnik instalacyjny.

Zestaw jest potrzebny przy pierwszej instalacji CBP2 w napędzie bez płyty przodu, kabel PROFIBUS nie może być prawidłowo podłączony do płyty,a płytka wejściowa zapewnia również mechaniczne zatrzymanie złącza kabla.

W przypadku zamówienia deski zamiennej należy potwierdzić, czy wymagane jest kompletne zestawy lub tylko naga deska, w zależności od tego, czy istniejąca płyta czołowa jest w stanie eksploatacyjnym.

P5: Dwa napędy SIMOVERT MASTERDRIVES MC działają na tym samym segmencie PROFIBUS. Czy oba mogą mieć jednocześnie zainstalowane płyty 6SE7090-0XX84-0FF5?

Tak więcej napędów na tym samym segmencie PROFIBUS wymagają własnej płyty CBP2, z której każdy jest skonfigurowany z unikalnym adresem bus.

Standard PROFIBUS obsługuje do 126 adresowalnych węzłów na segment.

Każdy napęd jest niezależnie adresowany, a master PLC komunikuje się z każdym napędem niezależnie w cyklicznej sekwencji głosowania.

Praktyczny limit na segment bez powtarzaczy wynosi zwykle 32 węzły.
