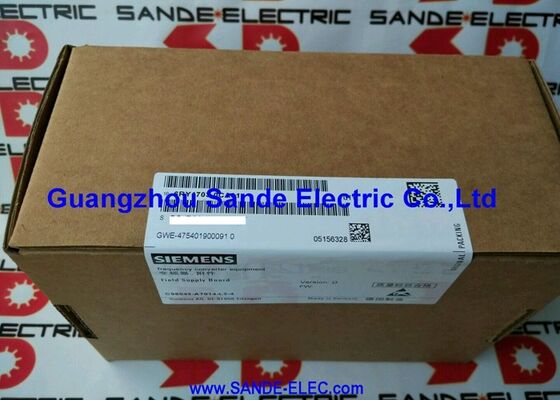

Płyty 6RY1703-0CA01 C98043-A7014-L2 6RY17030CA01

Siemens 6RY1703-0CA01

Numer zamówienia rynkowego:6RY1703-0CA01

Komponent wewnętrzny:C98043-A7014-L2 (wariacja -4)

Producent:Siemens AG (Niemcy)

Rodzaj produktu:Tablica zaopatrzenia w terenie Karta kontroli pobudzenia

Kontrolowanie pola ruchowego

6RY1703-0CA01 jest płytą zasilającą dla napędu prądu stałego SIMOREG DC-MASTER 6RA70.Prąd pola, zwany również prądem pobudzenia, ustala przepływ magnetyczny w silniku.Bez prawidłowego pobudzenia pola prąd armatury nie może wydajnie wytwarzać momentu obrotowego, a osłabienie pola powyżej prędkości bazowej nie jest możliwe.

Płyta wykorzystuje jednopasowy półkontrolny most tirystorowy do konwersji przychodzącego zasilania prądem przemiennym na regulowane wyjście pola prądu stałego.Płyty sterowania CUD1 wysyłają polecenia do poletu zasilaniaW operacji osłabiania pola prąd pola jest stopniowo zmniejszany wraz ze wzrostem prędkości powyżej prędkości bazowej.

Zakres napędu i zastosowanie

6RY1703-0CA01 (C98043-A7014-L2) obsługuje napędy 6RA70 w zakresie prądu od 140A do 510A przy standardowym napięciu 460V. Mniejsze napędy (15A ̇ 100A) używają innego wariantu płyty zasilającej.Bardzo duże napędy (850A i wyższe) wykorzystują oddzielną płytę zasilania pola wysokiego prądu o innej nazwie C98043-A7004.

Przed zamówieniem wymiany deski zasilającej zawsze należy potwierdzić bieg armatury napędu z tablicy ratingowej.

Główne specyfikacje

Częste pytania

P1: SIMOREG pokazuje F038 (przemysł prądu zbyt niski) lub silnik działa z dużą prędkością bez polecenia prędkości.

F038 i niekontrolowana prędkość są klasycznymi objawami utraty lub zmniejszenia pobudzenia pola.Potwierdzenie poprzez pomiar rzeczywistego prądu pola na końcach silnika za pomocą licznika zaciskówBrak lub znacznie niski prąd pola przy normalnym napięciu zasilania pola wskazuje na C98043-A7014-L2.

P2: Czy napęd 6RY1703-0CA01 jest wymienny z płytą zasilającą dla napędów 850A1660A?

Nie. Napęd 850A1660A wykorzystuje C98043-A7004-L1 (numer porządkowy 6RY1703-0EA01), odrębny wariant wysokiego prądu.Wyposażenie niewłaściwego wariantu powoduje nieprawidłową regulację prądu pola.

P3: Czy można wymienić płytę zasilającą pole bez wpływu na parametry CUD1?

Tak. Płyty zasilające pole nie przechowują parametrów napędu. Wszystkie ustawienia znajdują się na CUD1.CUD1 natychmiast kontroluje nową płytę za pomocą istniejących ustawień parametrów prądu pola.

P4: Płyty zasilania terenowego zostały uszkodzone po awarii izolacji silnika.

Nieprawidłowa izolacja silnika może spowodować zwarcie w obwodzie pola, potencjalnie przeciążając płytę zasilania pola.przeprowadzenie badania odporności izolacyjnej na uzwojenie pola silnikaJeśli izolacja zwojowa jest zagrożona, naprawa tylko deski bez również rozwiązania błędu silnika ryzykuje ponowne uszkodzenie.

P5: Skąd pochodzi 6RY1703-0CA01?

Specjaliści w zakresie części zamiennych SIMOREG DC Drive posiadają zapasy wymiany dla tej płyty zasilania polowego.Badanie za pomocą licznika zacisku po montażu w celu sprawdzenia, czy prąd pola jest zgodny ze specyfikacją.
