ORIGINAL SIEMENS S120 INVERTER/CONVERTER IGD Płyty uruchamiania Płyty sterowania A5E36717797

Siemens A5E36717797 | SINAMICS S120 IGD2/R4 Płyta sterująca mocy — 480V / 650VDC / 310A

Numer części: A5E36717797

Producent: Siemens AG (Niemcy)

Typ produktu: Płyta sterująca bramki bloku mocy IGD2/R4 (Część zamienna — typ TIM)

Rodzina produktów: SINAMICS S120

Przegląd

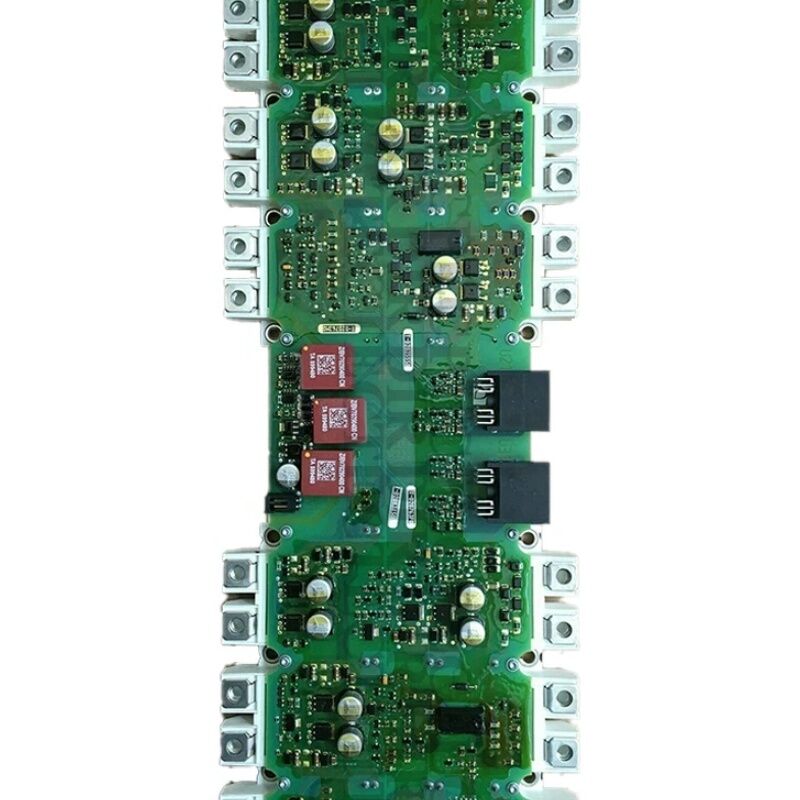

A5E36717797 to płyta sterująca bramki bloku mocy Siemens SINAMICS S120 IGD2/R4 — sterownik bramki IGBT drugiej generacji i płyta interfejsu mocy dla modułów silnikowych SINAMICS S120 w obudowie, o znamionowej wydajności 310A i przeznaczona do zasilania 480V AC (magistrala 650V DC).

Płyta ta znajduje się w zespole bloku mocy modułu silnikowego S120, bezpośrednio współpracując z modułem IGBT.

Generuje i dostarcza impulsy sterujące bramką, które przełączają tranzystory IGBT, przetwarza sprzężenie zwrotne prądu z obwodów pomiaru prądu w bloku mocy oraz implementuje logikę ochrony na poziomie sprzętowym, która wyłącza IGBT w przypadku przetężenia, przepięcia lub błędów nasycenia IGBT.

SINAMICS S120 to wysokowydajna, modułowa platforma napędowa firmy Siemens do sterowania serwo i wektorowego w wielu osiach i pojedynczych osiach.

W formacie obudowy, moduł silnikowy mieści stopień falownika IGBT, który przekształca moc magistrali DC w zmienną częstotliwość i zmienne napięcie zasilania AC potrzebne do napędzania silnika.

Dynamiczna wydajność silnika — dokładność prędkości, reakcja momentu obrotowego i precyzja pozycjonowania — zależy bezpośrednio od jakości sygnałów sterujących bramką generowanych przez tę płytę. Nieprawidłowe taktowanie przełączania zwiększa straty i zmniejsza precyzję sterowania silnikiem.

Oznaczenie IGD2/R4 identyfikuje tę płytę jako płytę IGD (Inverter Gate Driver) drugiej generacji w formacie R4.

Oznaczenie TIM wskazuje typ zespołu materiału interfejsu termicznego, potwierdzając konfigurację zespołu w bloku mocy S120.

Przy 310A płyta ta obsługuje moduły silnikowe w zakresie 160kW w systemie 400V — napędy stosowane w dużych obrabiarkach, liniach wytłaczania, maszynach papierniczych i ciężkich zastosowaniach procesowych.

Kluczowe specyfikacje

IGD2/R4 — architektura sterowania bramką drugiej generacji

Oznaczenie IGD identyfikuje funkcję sterowania bramką IGBT w architekturze bloku mocy S120 firmy Siemens. Płyty IGD pierwszej generacji (IGD1) obsługiwały bloki mocy o niższym prądzie.

Druga generacja — IGD2 — wprowadziła ulepszenia konstrukcyjne odzwierciedlające postęp w technologii IGBT i wymagania sterowania bramką przy wyższych poziomach prądu.

Płyta sterująca bramką działa na granicy między sygnałami sterującymi niskiego napięcia a przełączaniem mocy wysokiego napięcia.

Jednostka sterująca generuje cyfrowy wzorzec przełączania PWM — sekwencję poleceń włącz/wyłącz z częstotliwością kilku kiloherców — dla każdego z sześciu IGBT w trójfazowym mostku falownika. A5E36717797 odbiera te polecenia i tłumaczy je na impulsy sterujące bramką, które faktycznie przełączają IGBT.

To tłumaczenie nie jest trywialne. Bramka IGBT wymaga określonego ładunku do włączenia — sterowanie bramką musi dostarczyć ten ładunek wystarczająco szybko, aby osiągnąć pożądaną prędkość przełączania, nie powodując nadmiernego przeregulowania napięcia. Przy wyłączaniu, sterowanie bramką musi usunąć ładunek bramki w kontrolowanym tempie — zbyt szybko, a napięcie kolektor-emiter niebezpiecznie wzrośnie; zbyt wolno, a straty przełączania wzrosną.

Obwód sterowania bramką płyty IGD2/R4 jest specjalnie zoptymalizowany dla modułu IGBT 310A, z którym współpracuje, równoważąc te konkurencyjne wymagania dla rzeczywistych charakterystyk urządzenia.

Pomiar prądu i ochrona

Oprócz sterowania bramką, A5E36717797 obsługuje pomiar prądu fazowego silnika. Czujniki prądu w bloku mocy generują sygnały analogowe proporcjonalne do chwilowego prądu silnika w każdej fazie.

Płyta przetwarza te sygnały, wykonując konwersję ADC i przesyłając cyfrowe wartości prądu do Jednostki sterującej. To sprzężenie zwrotne jest sercem pętli sterowania prądem CNC — kontroler wykorzystuje je do obliczenia składowej prądu wytwarzającej moment obrotowy w sterowaniu wektorowym.

Płyta implementuje również sprzętową ochronę IGBT.

Gdy IGBT się włącza, a napięcie na nim (VCE) nie spada do zera — wskazując na zwarcie lub przeciążenie — płyta wykrywa to w ciągu mikrosekund i aktywuje wyłączenie sprzętowe.

Ta ochrona przed nasyceniem reaguje szybciej niż jakiekolwiek oprogramowanie, odcinając sygnały bramki, zanim IGBT ulegnie uszkodzeniu. Przy 310A energia zgromadzona w niekontrolowanym zdarzeniu prądu zwarciowego jest znacząca.

Obwody ochronne A5E36717797 są funkcją krytyczną dla bezpieczeństwa.

Zespół TIM i instalacja

Oznaczenie TIM w opisie A5E36717797 odnosi się do typu zespołu materiału interfejsu termicznego stosowanego w tym wariancie bloku mocy. Moduł IGBT generuje znaczną ilość ciepła podczas pracy — przy 310A obciążenie termiczne na radiatorze i interfejs termiczny między modułem IGBT a radiatorem są znaczące.

Zespół TIM zapewnia, że interfejs termiczny między zespołem płyty IGD a modułem IGBT utrzymuje spójny kontakt termiczny.

Podczas wymiany A5E36717797, materiał interfejsu termicznego musi być prawidłowo nałożony zgodnie z instrukcjami serwisowymi firmy Siemens dla tego typu bloku mocy.

Nieprawidłowe nałożenie TIM wpływa na rezystancję termiczną na interfejsie IGBT-radiator i może prowadzić do przedwczesnych awarii termicznych, nawet przy prawidłowo działającej płycie.

Środki ostrożności przy tej pracy są takie same jak przy każdym serwisie napędu S120 w obudowie: pełna izolacja od sieci AC, minimalny pięciominutowy okres oczekiwania na rozładowanie magistrali DC, potwierdzenie napięcia magistrali DC poniżej 50V przed dostępem oraz obsługa ESD dla płyty sterującej bramką.

FAQ

P1: Moduł silnikowy S120 w obudowie 310A pokazuje powtarzający się błąd przetężenia F30001 przy częściowym obciążeniu. Silnik i kable są potwierdzone jako sprawne. Czy A5E36717797 może być przyczyną?

F30001 przy częściowym obciążeniu ze sprawnym silnikiem i kablami sugeruje albo dryft offsetu pomiaru prądu na płycie IGD2/R4, albo nierównowagę sterowania bramką IGBT, powodującą nierównomierne dzielenie prądu między równoległe urządzenia IGBT (jeśli są zamontowane).

Błąd pomiaru prądu generuje sztucznie wysoki zmierzony prąd, który wyzwala zadziałanie, zanim rzeczywisty prąd osiągnie limit. Sprawdź złącza pomiaru prądu na płycie i spróbuj zresetować błąd bez obciążenia silnika — jeśli F30001 utrzymuje się przy zerowym prądzie, sekcja pomiaru prądu A5E36717797 uległa awarii.

P2: Po wymianie płyty A5E36717797, moduł silnikowy S120 pokazuje alarm F30015 (awaria fazy) przy uruchomieniu. Co należy sprawdzić?

F30015 po wymianie płyty IGD zazwyczaj wskazuje, że jedno ze złączy sterowania bramką między nową płytą IGD2/R4 a modułem IGBT nie zostało w pełni osadzone. Wyjście sterowania bramką dla jednej fazy jest brakujące lub przerywane, co powoduje niezrównoważone wyjście, które kontroler wykrywa jako awarię fazy.

Wyłącz zasilanie, rozładuj magistralę DC i ponownie sprawdź każde złącze między A5E36717797 a zaciskami bramki IGBT.

Sprawdź również osadzenie złącza pomiaru prądu.

P3: Jaka jest różnica funkcjonalna między A5E36717797 (310A) a bliską częścią A5E36717799 (380A)? Czy płyta 380A może zastąpić aplikację 310A?

Są to różne płyty dopasowane do różnych specyfikacji modułów IGBT. Płyty 310A i 380A różnią się parametrami sterowania bramką — wartościami rezystancji bramki, poziomami napięcia bramki i ustawieniami progu nasycenia — które są zoptymalizowane dla różnych urządzeń IGBT stosowanych w każdej ocenie prądowej. Instalacja płyty sterującej bramką 380A w bloku mocy 310A spowodowałaby nieprawidłowe zachowanie przełączania, zwiększone straty przełączania i potencjalnie nieprawidłowe progi ochrony.

Tylko A5E36717797 powinna być używana w module silnikowym 310A.

P4: A5E36717797 jest opisana jako typ TIM. Co to oznacza dla instalacji w porównaniu do wariantów bloków mocy bez TIM?

Oznaczenie TIM (Thermal Interface Material) wskazuje, że interfejs termiczny między zespołem płyty IGD a modułem IGBT wykorzystuje określony związek termiczny lub konfigurację podkładki.

Podczas instalacji stary materiał termiczny musi zostać całkowicie usunięty z powierzchni modułu IGBT, a nowa płyta musi być dopasowana ze świeżym materiałem interfejsu termicznego nałożonym zgodnie z procedurą serwisową firmy Siemens.

Niewystarczający lub nieprawidłowo nałożony TIM zwiększa rezystancję termiczną między IGBT a radiatorem, co może spowodować przedwczesne awarie przegrzania pod obciążeniem, nawet przy prawidłowo działającej płycie.

P5: Moduł silnikowy S120 w obudowie 310A doznał powtarzającej się awarii IGBT. Po wymianie IGBT, czy A5E36717797 również powinna zostać wymieniona?

Tak. Awarie IGBT — zwłaszcza te spowodowane przetężeniem lub awariami nasycenia IGBT — narażają płytę sterującą bramką na to samo zdarzenie naprężenia elektrycznego, które uszkodziło IGBT.

Obwód ochrony przed nasyceniem na A5E36717797 mógł wykryć awarię i prawidłowo się wyłączyć, ale energia przejściowa podczas zdarzenia awaryjnego może uszkodzić komponenty na płycie sterującej bramką, które nie powodują natychmiastowej widocznej awarii.

Wymiana zarówno modułu IGBT, jak i płyty sterującej bramką A5E36717797 jednocześnie jest prawidłową praktyką — zapewnia, że nowy IGBT nie jest narażony na potencjalnie uszkodzone przebiegi sterowania bramką z uszkodzonej płyty.
