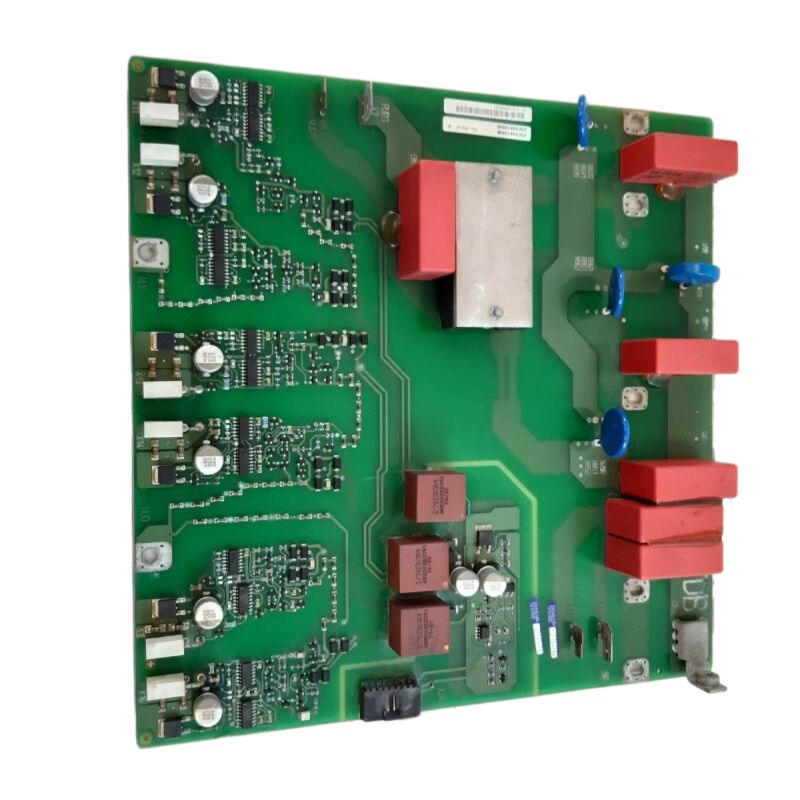

SIEMENS 430/440 INVERTER/CONVERTER SCR Trigger Board TDB BOARD A5E02822120 A5EO282212O

Siemens A5E02822120 | TDB Płytka Wyzwalania Prostownika — Płytka Sterowania Tyrystorowego 480V AC/DC dla Modułu Przekształtnika

Numer części: A5E02822120

Producent: Siemens AG (Niemcy)

Typ produktu: TDB — Płytka Sterowania Tyrystorowego / Płytka Wyzwalania Prostownika (zmontowany PCB)

Rodzina produktów: Seria falowników i napędów szafowych SINAMICS G120 / S120

Przegląd

A5E02822120 to TDB (Thyristor Drive Board / Trigger Drive Board) — płytka wyzwalania prostownika dla modułów przekształtników Siemens SINAMICS G120 i S120. Jej funkcją jest generowanie i dystrybucja impulsów wyzwalających bramki dla tyrystorów (SCR) w stopniu wejściowym prostownika napędu.

Na tym poziomie architektury napędu SINAMICS, moduł przekształtnika prostuje przychodzące trójfazowe zasilanie 480V AC do napięcia magistrali DC, które zasila sekcję falownika. A5E02822120 to płytka sterująca, która dokładnie informuje każdy tyrystor w tym mostku prostowniczym, kiedy ma się przełączyć.

Oznaczenie „TDB” znajduje się na etykiecie samej płytki i w dokumentacji Siemens — oznacza ono Thyristor Drive Board, identyfikując podstawową funkcję płytki w architekturze konwersji mocy napędu.

TDB różni się od płytek sterowników bramek IGBT (seria IGD), które sterują sekcją wyjściową falownika: płytki IGD obsługują szybkie przełączanie PWM prądu silnika, podczas gdy TDB obsługuje wolniejsze, zsynchronizowane z fazą przełączanie tyrystorów wejścia prostownika.

A5E02822120 jest częścią rodziny płytek, która obejmuje również A5E02822121 i jej podwarianty.

Płytki te służą różnym konfiguracjom modułów przekształtników w zakresie SINAMICS, obejmując aplikacje napędów szafowych o wyższej mocy od około 90 kW do 250 kW, gdzie prostownik wejściowy napędu wykorzystuje tyrystory do kontrolowanego prostowania.

Kluczowe specyfikacje

Funkcja TDB — Sterowanie prostownikiem tyrystorowym

Napędy szafowe SINAMICS G120 i S120 o wyższej mocy wykorzystują prostownik sterowany tyrystorami (SCR) w sekcji przekształtnika wejściowego, zamiast prostego mostka diodowego niekontrolowanego.

Ten sterowany prostownik umożliwia napędowi regulację narastania napięcia magistrali DC podczas wstępnego ładowania, implementację łagodnego startu kondensatorów magistrali DC bez uszkodzeń prądowych, a w niektórych konfiguracjach umożliwia regenerację energii hamowania z powrotem do zasilania AC.

TDB A5E02822120 generuje impulsy wyzwalające bramki dla tyrystorów w tym mostku prostowniczym.

Ciągle monitoruje trójfazowe napięcie zasilania AC w celu wykrycia przejść przez zero — punkt odniesienia fazy, z którego obliczane są kąty wyzwalania.

Następnie generuje impulsy bramkowe pod zadanym kątem wyzwalania dla każdej pozycji tyrystora w sześciopulsowym mostku. Kąt wyzwalania określa, jaka część każdego półokresu AC jest przekształcana na DC: mały kąt wyzwalania (blisko przejścia przez zero) daje prawie maksymalną moc wyjściową DC; duży kąt wyzwalania daje zmniejszoną moc wyjściową DC.

Podczas normalnej pracy TDB utrzymuje kąt wyzwalania na wartości, która utrzymuje napięcie magistrali DC w oknie roboczym napędu SINAMICS.

Podczas wstępnego ładowania kąt wyzwalania jest stopniowo zmniejszany od maksymalnego do minimalnego, aby zwiększyć napięcie magistrali DC w kontrolowanym tempie.

Podczas zdarzenia hamowania regeneracyjnego (w napędach z prostownikami regeneracyjnymi) kąt wyzwalania przesuwa się w obszar inwersji, umożliwiając przepływ energii z magistrali DC z powrotem jako AC do zasilania.

Płytka TDB w architekturze napędu SINAMICS

Architektura napędu szafowego SINAMICS G120 i S120 rozdziela elektronikę sterującą na kilka płytek: główną jednostkę sterującą (CU320 lub podobną), płytkę sterującą modułu mocy oraz TDB dla jednostek wyposażonych w przekształtnik. A5E02822120 znajduje się między zaciskami zasilania AC a magistralą DC, działając pod poleceniami z wyższego poziomu płytki sterującej.

Waga płytki (~550 g) odzwierciedla znaczący PCB z komponentami mocy — transformatory impulsowe do izolacji galwanicznej impulsów bramki tyrystora, sieć wykrywania przejść przez zero dla wszystkich trzech faz zasilania, układy scalone sterowników bramki oraz elektronika regulacyjna generująca polecenia kąta wyzwalania z sygnału sprzężenia zwrotnego napięcia magistrali DC.

Ocena podłoża MV27 / UL 94V-0 potwierdza, że materiał PCB płytki spełnia najwyższy standard w pionowej klasyfikacji palności UL.

W szafie napędowej, gdzie wysokoprądowe tyrystory, kondensatory magistrali DC i wentylatory chłodzące dzielą zamkniętą przestrzeń, podłoże PCB niepodtrzymujące palenia jest ważną pasywną cechą bezpieczeństwa.

Powiązane warianty płytek

A5E02822120 jest podstawowym wariantem swojej rodziny płytek. Powiązane części pojawiające się w dokumentacji serwisowej SINAMICS obejmują:

A5E02822121 — blisko powiązany wariant TDB dla różnych konfiguracji modułów przekształtników lub zmienionych stanów produkcji.

Sufiksy A5E02822121A i B oznaczają dalsze rewizje produkcyjne tego podstawowego projektu.

A5E02822104-001 — podzespół lub płytka wariantowa powiązana z tą samą rodziną TDB; niektóre dokumentacje serwisowe odnoszą się do niej w tych samych aplikacjach napędowych.

A5E01105817 — karta wyzwalania SCR SINAMICS V50, która pełni podobną funkcję wyzwalania tyrystorów w sekcji prostownika platformy V50, odrębną od rodziny TDB SINAMICS G120/S120.

Potwierdzenie prawidłowego wariantu dla konkretnego napędu wymaga sprawdzenia dokładnego numeru A5E zainstalowanej płytki w dokumentacji sprzętowej napędu.

FAQ

P1: Napęd szafowy SINAMICS G120 pokazuje alarm niskiego napięcia magistrali DC natychmiast po uruchomieniu. Napięcie zasilania AC na zaciskach wejściowych napędu zostało potwierdzone jako normalne. Czy A5E02822120 może być przyczyną?

Niskie napięcie magistrali DC przy potwierdzonym zasilaniu AC wskazuje bezpośrednio na TDB. Jeśli TDB nie generuje prawidłowych impulsów wyzwalających tyrystory, mostek SCR nie prostuje zasilania AC, a magistrala DC nie ładuje się.

Alternatywnie, obwód synchronizacji fazowej TDB mógł stracić synchronizację z częstotliwością zasilania, generując impulsy wyzwalające w nieprawidłowym czasie i produkując bardzo niskie wyprostowane napięcie DC.

Zanim stwierdzisz awarię płytki, sprawdź, czy połączenia z obwodu pomiaru napięcia zasilania do TDB są nienaruszone — uszkodzone połączenia pomiarowe dają ten sam objaw.

P2: Płytka A5E02822120 ma na swoim podłożu PCB ocenę MV27 / UL 94V-0. Co to oznacza w praktyce dla zespołów konserwacji napędów przemysłowych?

UL 94V-0 to najwyższa klasyfikacja w serii testów pionowego palenia UL. Podłoże o klasie V-0 samoistnie gaśnie w ciągu 10 sekund od każdego zastosowania płomienia testowego, bez płonących kropli.

W praktyce dla szafy napędowej oznacza to, że PCB nie podtrzyma ognia ani nie rozprzestrzeni spalania na sąsiednie komponenty w przypadku lokalnej awarii komponentu generującej ciepło.

Nie czyni to płytki ognioodporną, ale znacznie zmniejsza ryzyko, że awaria komponentu przerodzi się w pożar szafy. Dla zespołów konserwacji jest to certyfikat potwierdzający, że płytka spełnia przemysłowe normy bezpieczeństwa pożarowego.

P3: A5E02822120 jest wycofany z produkcji. Czy A5E02822121 (lub jego rewizja A/B) może być użyty jako bezpośredni zamiennik?

A5E02822121 i jego warianty rewizyjne są blisko powiązane z A5E02822120 w tej samej rodzinie płytek TDB i służą do podobnych zastosowań napędowych. W wielu przypadkach są one wzajemnie odniesione jako funkcjonalnie równoważne.

Jednak przed zainstalowaniem A5E02822121 w napędzie pierwotnie wyposażonym w A5E02822120, należy potwierdzić, że dokumentacja serwisowa napędu lub lista części zamiennych akceptuje tę zamianę — drobne różnice w układzie pinów złącza lub kompatybilności oprogramowania układowego między dwoma wariantami mogą czasami wpływać na konkretne stany produkcji napędu.

P4: Napęd SINAMICS pokazuje niezrównoważone prądy wejściowe trójfazowe przy częściowym obciążeniu. Zasilanie wejściowe zostało potwierdzone jako zrównoważone. Czy płytka TDB A5E02822120 jest prawdopodobnie wadliwa?

Niezrównoważone prądy wejściowe przy zrównoważonym zasilaniu są zgodne z nierównomiernymi kątami wyzwalania tyrystorów w sześciu pozycjach SCR — jeden lub więcej kanałów wyzwalania TDB dostarczających impulsy pod innym kątem fazowym niż pozostałe.

Ta asymetria może wynikać z dryfującego elementu czasowego w sieci wyzwalania TDB lub z uszkodzonego obwodu synchronizacji fazowej dla jednej fazy zasilania.

Zmierz czas impulsów bramki każdego sygnału bramki tyrystora za pomocą oscyloskopu i porównaj kąty wyzwalania między trzema fazami. Nieregularne kąty potwierdzają awarię TDB.

P5: Czy możliwe jest naprawienie A5E02822120 na poziomie komponentów zamiast wymiany całej płytki?

Naprawa na poziomie komponentów jest możliwa, gdy awaria jest zlokalizowana do identyfikowalnych i wymienialnych komponentów. Na A5E02822120 najbardziej podatne na awarie komponenty to: transformatory impulsowe (które mogą rozwijać zwarcia międzyzwojowe pod wpływem długotrwałego obciążenia termicznego), optokopary i układy scalone sterowników bramki w obwodzie wyzwalania oraz komponenty pasywne w sieci wykrywania przejść przez zero.

Specjalistyczna firma zajmująca się naprawą napędów z doświadczeniem w TDB SINAMICS często może zidentyfikować uszkodzony komponent na podstawie objawów awarii i go wymienić, przywracając płytkę do pełnej funkcjonalności. Gdy awaria dotyczy uszkodzonego śladu PCB lub uszkodzonego układu scalonego, dla którego nie ma zamiennika na poziomie komponentów, wymagana jest wymiana całej płytki.
