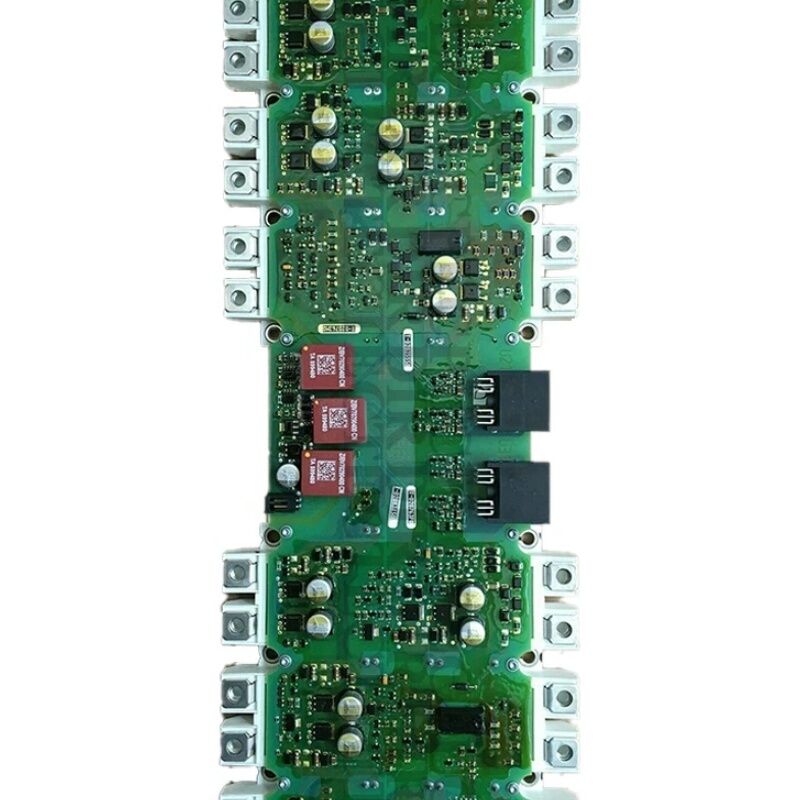

SIEMENS S120 INVERTER/CONVERTER DRIVER BOARD IGD Trigger Board A5E00714563 A5EOO714563

Siemens A5E00714563 | Moduł mocy falownika SINAMICS serii IGD2 — Część zamienna falownika AC

Numer części: A5E00714563

Producent: Siemens AG (Niemcy)

Typ produktu: Moduł mocy falownika SINAMICS — Seria sterowników bramki IGD2

Rodzina produktów: Części zamienne do modułów mocy falowników SINAMICS (seria A5E00714560)

Generacja sterownika bramki: IGD2 (sterownik bramki IGBT drugiej generacji)

Przegląd

A5E00714563 to moduł mocy falownika SINAMICS z serii A5E00714560 — rodzina zespołów naprawczych sterowników bramki IGBT drugiej generacji (IGD2), które Siemens wyprodukował dla platform napędowych SINAMICS G120, G120C, G150 i S120.

Seria ta obejmuje A5E00714560, A5E00714561, A5E00714562 i A5E00714563, z których każdy obsługuje określoną kombinację klasy napięcia i prądu w gamie produktów napędów SINAMICS.

A5E00714563 to część zamienna wyprodukowana przez firmę Siemens, przeznaczona do przywrócenia modułu mocy falownika napędów SINAMICS, gdy sterownik bramki lub powiązany moduł IGBT ulegnie awarii.

Podobnie jak wszystkie elementy serii A5E00714560, zespół integruje sterownik bramki IGD2 z modułem wyjściowym IGBT jako dopasowana para — zapewniając, że charakterystyka sterowania bramką precyzyjnie odpowiada wymaganiom przełączania konkretnego urządzenia IGBT.

Płyty serii A5E00714560 reprezentują odrębną generację od modułów mocy opartych na IGD1 stosowanych w napędach MICROMASTER.

IGD2 zawierał szybsze interfejsy światłowodowe kompatybilne z jednostką sterującą SINAMICS (CU320, CU310 i podobne), ulepszenia w reakcji detekcji nasycenia bramki oraz architekturę pomiaru prądu dopasowaną do wymagań regulacji prądu w pętli zamkniętej sterowania wektorowego SINAMICS.

Kluczowe specyfikacje

Seria A5E00714560 — Przegląd rodziny modułów mocy

Seria A5E00714560 obejmuje wiele płyt obsługujących różne kombinacje napięć i prądów w zakresie napędów SINAMICS. W klasie napięcia 480V seria obejmuje płyty o prądach znamionowych 380A i 490A, każda sparowana ze specyficznym modułem IGBT dopasowanym do tego poziomu mocy.

A5E00714563 rozszerza serię, aby obsługiwać specyficzne konfiguracje w linii napędów SINAMICS, które nie są objęte bezpośrednio sąsiednimi numerami części.

Każda płyta w tej serii ma tę samą podstawową architekturę sterownika bramki IGD2: odbiór poleceń PWM światłowodem z jednostki sterującej SINAMICS, generowanie i dystrybucja impulsów bramki w sześciu pozycjach do pozycji mostka IGBT, sprzętowa detekcja nasycenia i dwukierunkowy pomiar prądu zwrotny do jednostki sterującej.

Różnice między poszczególnymi numerami części w serii odzwierciedlają różnice w specyfikacji modułu IGBT (różne prądy znamionowe, różne klasy napięcia) oraz w konkretnych wartościach rezystorów sterowania bramką i możliwościach prądowych sterownika skalibrowanych dla każdego urządzenia IGBT.

Sterownik bramki IGD2 — Ulepszenia drugiej generacji

Generacja IGD2 wprowadziła kilka ulepszeń w stosunku do IGD1 stosowanego w napędach MICROMASTER 440. Interfejs światłowodowy w IGD2 obsługuje wyższe szybkości transmisji danych, kompatybilne z szybszymi czasami cyklu sterowania platformy SINAMICS.

Podczas gdy MICROMASTER 440 wykorzystuje stosunkowo konserwatywny cykl sterowania PWM, sterowanie wektorowe i serwo SINAMICS wymaga krótszych czasów cyklu sterowania — do 125 mikrosekund w niektórych konfiguracjach — co wymaga szybszej reakcji sterownika bramki i dokładniejszego sprzężenia zwrotnego prądu.

Obwód detekcji nasycenia w IGD2 również działa z ulepszoną szybkością i czułością.

W przypadku awarii zwarciowej IGBT, IGD2 wykrywa nieudane włączenie podczas zdarzenia przewodzenia IGBT i inicjuje miękkie wyłączenie — zmniejszając szybkość spadku prądu, aby uniknąć przepięć spowodowanych indukcyjnościami pasożytniczymi. Ta ochrona przed miękkim wyłączeniem jest szczególnie ważna w zakresie mocy napędów SINAMICS, gdzie prądy IGBT i związane z nimi di/dt podczas wyłączania generują znaczące przejściowe napięcia indukcyjne.

Kontekst procedury wymiany modułu mocy napędu

Wymiana modułu mocy IGD2 w napędzie SINAMICS wymaga pracy wewnątrz sekcji mocy napędu z rozładowanym i zablokowanym szyną DC. Platforma SINAMICS zawiera wskaźnik LED szyny DC — ten wskaźnik musi być wyłączony przed rozpoczęciem jakichkolwiek prac w sekcji mocy. Po odizolowaniu zasilania AC należy przestrzegać minimalnego czasu oczekiwania na rozładowanie (zazwyczaj pięć minut), a następnie bezpośrednio zmierzyć napięcie szyny DC skalibrowanym woltomierzem, aby potwierdzić bezpieczne poziomy napięcia przed dotknięciem jakichkolwiek elementów sekcji mocy.

Zespół A5E00714563 jest montowany na radiatorze napędu, z podstawą modułu IGBT w kontakcie termicznym z powierzchnią radiatora.

Podczas instalacji należy nałożyć materiał interfejsu termicznego na tę powierzchnię styku. Po instalacji ponownie podłącz kable światłowodowe do odpowiednich pozycji — poszczególne kable są niezależne od polaryzacji, ale muszą łączyć właściwą oś napędu z właściwą pozycją płyty sterownika bramki.

FAQ

P1: Jak potwierdzić właściwy A5E00714563 dla konkretnego napędu SINAMICS przed zamówieniem?

Etykieta na zainstalowanym module mocy zawiera numer części A5E, który był pierwotnie określony dla tego napędu. Sprawdź etykietę na uszkodzonej płycie — numer A5E na tej etykiecie jest ostatecznym odniesieniem do zamiennika.

Należy również zapisać pełne oznaczenie typu napędu z tabliczki znamionowej napędu.

Dokumentacja części zamiennych firmy Siemens krzyżuje typ napędu z numerem części modułu mocy — potwierdzenie zarówno etykiety płyty, jak i typu napędu w tej dokumentacji usuwa wszelkie niejednoznaczności przed złożeniem zamówienia.

P2: Napęd SINAMICS G120 wyzwolił się z powodu F30022 (wykryty błąd uziemienia) bez podłączonego obciążenia. Czy moduł mocy A5E00714563 może generować fałszywy błąd?

F30022 jest generowany, gdy jednostka sterująca SINAMICS wykryje znaczącą nierównowagę w trójfazowych prądach wyjściowych, zgodną z błędem uziemienia. Obwód pomiaru prądu modułu mocy dostarcza dane prądu fazowego używane do tej detekcji.

Uszkodzony kanał pomiaru prądu na płycie IGD2 powoduje pozorną nierównowagę prądu nawet bez podłączonego obciążenia, wyzwalając F30022. Potwierdź, sprawdzając, czy odczyty trzech prądów wyjściowych na wyświetlaczu diagnostycznym napędu pokazują realistyczny stan zerowego prądu — odczyt niezerowy na jednym kanale przy zatrzymanym napędzie potwierdza błąd pomiaru prądu w module mocy.

P3: Napęd pokazał F30021 (prąd przetężeniowy IGBT), a następnie moduł mocy okazał się mieć fizycznie uszkodzony moduł IGBT. Czy jednostka sterująca lub inne płyty powinny zostać sprawdzone przed zainstalowaniem zamiennika A5E00714563?

Tak. Zdarzenie zwarcia IGBT tworzy przejściowe napięcie na szynie DC, które rozchodzi się przez wewnętrzne okablowanie napędu. Filtrowanie zasilania jednostki sterującej zapewnia pewną ochronę, ale poważne zdarzenia awaryjne mogą obciążać elementy zasilania jednostki sterującej.

Przed zainstalowaniem zamiennego modułu mocy, włącz napęd z odłączonym modułem mocy (jeśli to możliwe), aby zweryfikować, czy zasilanie 24V jednostki sterującej mieści się w specyfikacji. Sprawdź również obwód wstępnego ładowania, bezpieczniki szyny DC i wszelkie kondensatory tłumiące, które mogły być narażone na przejściowe przepięcie awaryjne.

P4: A5E00714563 jest wymieniony jako wycofany z produkcji. Czy seria A5E36717xxx jest potwierdzonym następcą?

Seria A5E36717xxx stanowi kolejną generację modułów mocy SINAMICS i służy jako rodzina następcy serii A5E00714560. Konkretne mapowanie następcy — który numer A5E36717xxx zastępuje konkretnie A5E00714563 — powinno być potwierdzone w dokumentacji migracji części zamiennych firmy Siemens dla konkretnego typu napędu i stanu produkcji.

Następca zawiera sterownik bramki IGD2 nowej generacji, zachowując jednocześnie kompatybilność funkcjonalną z tą samą rodziną napędów SINAMICS.

P5: Czy A5E00714563 można przetestować przed instalacją, aby zweryfikować, czy nie jest uszkodzony?

Podstawowy test funkcjonalny modułu mocy IGD2 bez obudowy napędu nie jest prosty, ponieważ płyta wymaga interfejsu światłowodowego SINAMICS i zasilania do działania.

Najbardziej niezawodnym podejściem dla płyty z rynku wtórnego jest zakup od dostawcy oferującego dokumentację testów funkcjonalnych — potwierdzającą, że płyta została włączona na stanowisku testowym kompatybilnym z SINAMICS i wszystkie kanały bramki zostały zweryfikowane jako aktywne.

Zapewnia to rozsądne gwarancje przed instalacją w napędzie produkcyjnym.
