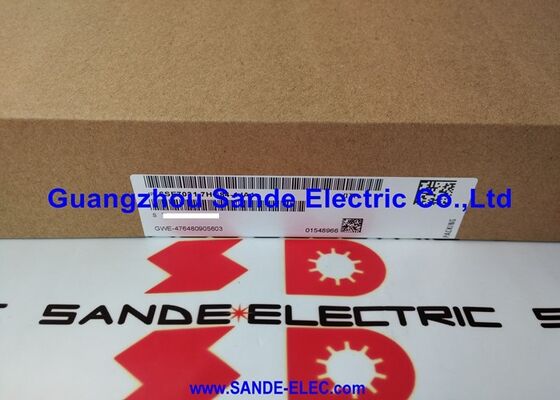

Oryginalny SIEMENS PRECHACHING Board 6SE7024-7FD84-1HH0 6SE70247FD841HH0 6SE7O24-7FD84-1HHO 6SE7 024-7FD84-1HH0

6SE7024-7FD84-1HH0 | Moduł wstępnego ładowania Siemens SIMOVERT MASTERDRIVES PCU — 47 A / 72 A przy 380–460 V / 34 A / 46,5 A przy 500–575 V / 3-fazowe

Dwa napięcia zasilania, cztery wartości znamionowe prądu — jeden moduł PCU

6SE7024-7FD84-1HH0 to pojedynczy moduł PCU, który obsługuje cztery konfiguracje przemienników w dwóch różnych zakresach napięcia zasilania:

Zakres 380–460 V AC:

• Modele napędów 47A — wariant o niższej mocy w zakresie tego PCU
• Modele napędów 72A — wariant o większej mocy przy tym napięciu

Zakres 500–575 V AC:

• Modele napędów 34A — mniejsza moc przy wyższym napięciu zasilania
• Modele napędów 46,5 A — większa moc przy wyższym napięciu zasilania

Dlatego ta pojedyncza płyta PCU obsługuje wiele jednostek napędowych MASTERDRIVES w dwóch standardach napięcia — obejmujących zarówno europejski/północnoamerykański zakres zasilania przemysłowego 380–460 V, jak i zakres wyższego napięcia 500–575 V używany w krajach nordyckich, niektóre zastosowania w Europie Wschodniej i specyficzne instalacje przemysłowe w Ameryce Północnej.

Podwójny prąd znamionowy przy każdym napięciu (47 A/72 A i 34 A/46,5 A) wskazuje, że ten zespół PCU obsługuje dwa różne modele napędów przy każdym napięciu — konstrukcja części zamiennych zajmująca mało miejsca, która obejmuje więcej konfiguracji napędów z jednego komponentu.

Kluczowe dane techniczne

Wstępne ładowanie magistrali DC — dlaczego ma to znaczenie przy 47 A i 72 A

Moduł PCU zarządza ładowaniem kondensatorów szyny DC podczas włączania zasilania. W przypadku przemienników klasy 47–72 A baterie kondensatorów są dobrane proporcjonalnie do znamionowego prądu wyjściowego przemiennika — nie są tak duże jak w przypadku wielostuamperowych przemienników w obudowie G/H, ale nadal wymagają kontrolowanego ładowania wstępnego, aby zapobiec szkodliwemu prądowi rozruchowemu.

Bez funkcji ograniczania prądu w PCU, załączenie napędu MASTERDRIVES 47 A lub 72 A spowodowałoby pobór chwilowego prądu rozruchowego, który mógłby:

• Uruchom wyłącznik zasilania lub przepal bezpieczniki zasilania
• Napręż elementy mostka prostowniczego
• Zmniejsz żywotność kondensatorów szyny DC poprzez powtarzające się cykle ładowania wysokim prądem

Jednostka PCU 6SE7024-7FD84-1HH0 zapewnia płynne i kontrolowane ładowanie w każdym cyklu włączenia, chroniąc sprzęt napędowy i infrastrukturę zasilającą.

Scenariusze zastosowań

Błąd PCU — napęd nie ładuje się wstępnie przy napięciu 380–460 V:Napęd SIMOVERT MASTERDRIVES klasy 47A lub 72A nie wykonuje pełnego załączenia przy zasilaniu 380–460V – generując alarm wstępnego ładowania. Po sprawdzeniu zewnętrznego zasilania i baterii kondensatorów, moduł PCU 6SE7024-7FD84-1HH0 zostaje zidentyfikowany jako usterka. Wymiana przywraca prawidłową funkcję wstępnego ładowania.

Błąd wstępnego ładowania instalacji zasilającej 500–575 V:Ten sam moduł PCU w lokalizacji o napięciu zasilania 500–575 V — w przypadku napędu o prądzie znamionowym 34 A lub 46,5 A występują problemy z ładowaniem wstępnym. Model 6SE7024-7FD84-1HH0 obsługuje również tę konfigurację.

Często zadawane pytania

P1: Dlaczego 6SE7024-7FD84-1HH0 obsługuje dwa prądy znamionowe (47 A i 72 A) przy 380–460 V?

Moduł PCU jest wspólny dla wielu modeli napędów MASTERDRIVES — 47A i 72A odpowiadają dwóm różnym jednostkom napędowym z tej samej serii produktów, które wykorzystują tę samą konstrukcję płytki PCU. Elementy przełączające jednostki PCU są tak dobrane, aby wytrzymać maksymalny prąd pary (72 A), więc zastosowanie napędu 47 A mieści się w zakresie możliwości jednostki PCU. To współdzielenie komponentów zmniejsza liczbę wariantów części zamiennych potrzebnych w całym asortymencie.

P2: Jakie alarmy wskazują na awarię modułu PCU 6SE7024-7FD84-1HH0?

Awarie modułu PCU powodują alarmy dotyczące ładowania wstępnego po włączeniu napędu — szyna DC nie osiąga napięcia roboczego w oczekiwanym czasie ładowania. Konkretny kod alarmu różni się w zależności od wersji oprogramowania sprzętowego przemiennika. Usterkę kondensatora można rozróżnić poprzez sprawdzenie, czy szyna DC w ogóle ładuje się: uszkodzony PCU może powodować ładowanie zerowe lub bardzo wolne; uszkodzony kondensator może pozwolić na ładowanie, ale do nieprawidłowego napięcia końcowego.

P3: Czym różni się PCU w konfiguracjach 380–460 V i 500–575 V?

6SE7024-7FD84-1HH0 obsługuje oba zakresy napięć z tego samego sprzętu. Logika przełączania modułu PCU jest niezależna od zakresu napięcia — monitoruje wzrost napięcia szyny DC i przełącza w oparciu o osiągnięcie przez magistralę wystarczającego poziomu naładowania w stosunku do napięcia zasilania, co wykrywa automatycznie. Ta sama płytka PCU montowana jest w napędach zasilanych z obu zakresów napięć bez modyfikacji.

P4: Jakie środki ostrożności obowiązują podczas wymiany 6SE7024-7FD84-1HH0?

Odizoluj i zablokuj zasilanie sieciowe. Odczekaj, aż szyna DC się rozładuje — przed uzyskaniem dostępu do elementów wewnętrznych sprawdź, czy napięcie szyny DC jest niższe niż 50 V, używając skalibrowanego woltomierza. Przy napięciu wejściowym 380–460 V lub 500–575 V prądu przemiennego szyna prądu stałego wzrasta do 540–815 V prądu stałego przy zasilaniu znamionowym i napięcie to utrzymuje się w kondensatorach po odłączeniu zasilania. Trzymaj zamienną płytkę za pomocą antystatycznego paska na nadgarstek na powierzchni odpornej na wyładowania elektrostatyczne.

P5: Czy po wymianie 6SE7024-7FD84-1HH0 ma to wpływ na jakieś parametry napędu?

Nie. Parametry napędu przechowywane są w jednostce sterującej, a nie w module sprzętowym PCU. Wymiana modułu PCU nie ma wpływu na konfigurację napędu. Po zamontowaniu modułu zamiennego włącz napęd i sprawdź, czy prawidłowo zakończyła się sekwencja ładowania wstępnego, zanim włączysz falownik.
