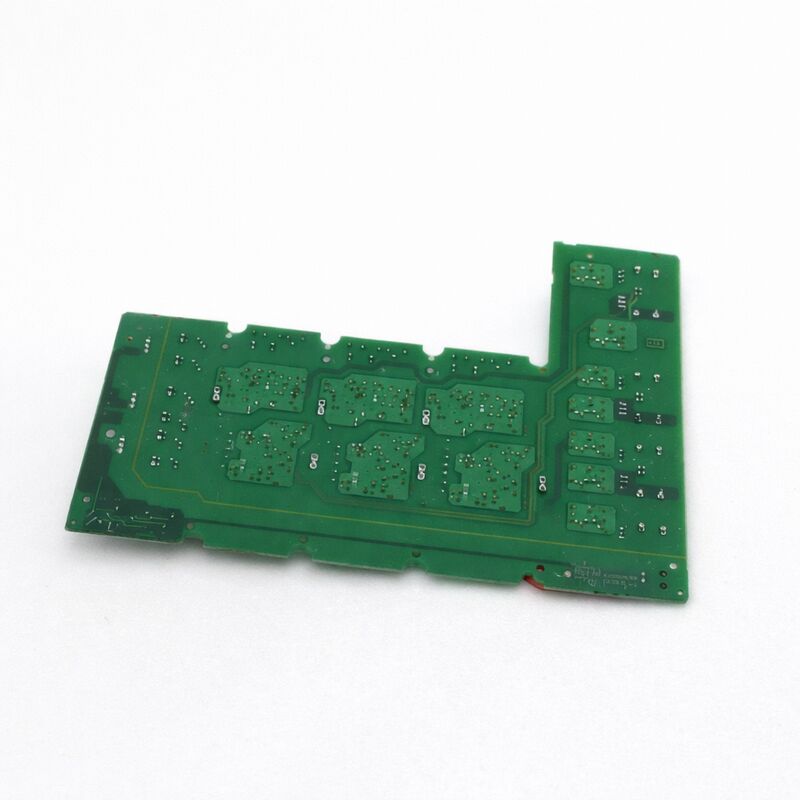

Płyta sterująca falownika/przekształtnika SIEMENS 430/440, płyta wyzwalająca A5E00825001 A5EOO825OO1

Siemens A5E00825001 IGBT Płyty napędowe IGD1/R3

Numer części:A5E00825001

Wewnętrzne odniesienie GWE:GWE:A5E00825001

Producent:Siemens AG Gerätewerk Erlangen (GWE), Niemcy

Rodzaj produktu:Płyty napędowe IGBT √ Zestaw napędowy IGD1/R3

Przegląd

A5E00825001 to płyta napędowa bloku zasilania IGD1/R3 IGBT dla napędów prądu przemiennego Siemens MICROMASTER 440 i MICROMASTER 430 w klasie mocy 90132 kW.

Jest to kompletny zestaw naprawczy: pierwsza generacja deski IGBT Gate Driver (IGD1) jest dostarczana wraz z modułem zasilania IGBT FS300R12KE3-S1,dostarczanie wszystkiego, co jest potrzebne do przywrócenia sekcji mocy inwertera napędu w jednej operacji wymiany.

Siemens produkował ten zespół w zakładzie Gerätewerk Erlangen prefiks GWE w jego wewnętrznym odniesieniu potwierdza to pochodzenie.

Części oznaczone jako GWE stanowią własną produkcję zespołów bloków napędowych przez Siemens, w przeciwieństwie do części zewnętrznych zakupionych przez Siemens do montażu.

Ta wewnętrzna linia produkcyjna znajduje odzwierciedlenie w ściśle dopasowanych właściwościach sterownika bramy i IGBT, które czynią A5E00825001 zamiast ogólnej alternatywy zamiast fabrycznej jakości.

Platforma została wycofana z produkcji w dniu 30 kwietnia 2016 r., ponieważ platforma MICROMASTER 440/430 przechodziła przez koniec cyklu eksploatacji.W przypadku wielu obiektów, które nadal obsługują napędy MM440 i MM430 w zakresie 90 ‰ 132 kW, rynek wtórny pozostaje jedynym źródłem dostaw.

Specjalistyczne firmy zajmujące się napędem posiadają sprawdzone zespoły wymienne, a część ta pozostaje aktywnie przedmiotem obrotu na rynku części zamiennych przemysłowych nawet ponad dziesięć lat po zakończeniu produkcji.

Główne specyfikacje

IGD1/R3 Wzorcowy czynnik i architektura montażu

The R3 form factor designates the physical mounting configuration for this power block — a specific size and shape that fits the electronics compartment of the MM440/MM430 GX-frame and larger drives in the applicable power range.

Płyty sterowania bramy IGD1 są montowane bezpośrednio na module IGBT FS300R12KE3-S1, a zespół złączony śruby na aluminiowym rozładowniku napędu,który przenosi ciepło przełączania z połączeń IGBT.

Przy ciągłym napięciu 210A, A5E00825001 uruchamia FS300R12KE3-S1 przy znaczącej obniżce napięcia poniżej maksymalnej mocy prądu 300A.

Ta obniżka jest celowa. Nominalny prąd wyjściowy napędu przy wejściu prądu przemiennego 400 V odpowiada zasięgowi silnika 90 ≈ 132 kW, a budżet mocy cieplnej podwozia napędu ≈ obszar ciepłoodporny,przepływ powietrza chłodzącego, obudowa temperatury otoczenia określa praktyczny limit trwałego prądu poniżej absolutnego szczytu modułu IGBT.

Ograniczenie ten zapewnia również margines dla 150% zdolności przeciążenia MM440 (do 60 sekund) bez napędzania modułów IGBT do naprężenia termicznego.

Moduł IGBT FS300R12KE3-S1

FS300R12KE3-S1 to pełny trójfazowy most IGBT firmy Infineon w jednym pakiecie modułowym, o nominalnym prądzie kolektoru 300A i napięciu awaryjnym kolektor-emiter 1200V.

Poziom 1200 V urządzenia zapewnia odpowiedni margines bezpieczeństwa dla napięcia 650 V prądu stałego, które wynika z rekrytowania trójfazowego zasilania 400 V prądem zmiennym.

Konstrukcja pojedynczego pakietu wszystkie sześć IGBT mostu trójfazowego w jednym moduł zmniejsza liczbę połączeń interfejsu termicznego i połączeń wewnętrznych w napędzie,poprawa zarówno niezawodności produkcji, jak i prostoty obsługi terenowej.

Zakończenie działalności i rynek wtórny

W związku z tym, że Siemens zakończył produkcję w kwietniu 2016 r., zakłady, które nadal korzystają z napędów MM440 lub MM430 na tym poziomie mocy, mają dwie drogi na rynek wtórny:nabywanie sprawdzonego zespołu wymiennego od handlowca części zamiennych przemysłowych, lub zatrudnić specjalistyczną firmę napędową do naprawy nieprawidłowego napędu A5E00825001.

Naprawa na poziomie płyty jest możliwa, gdy sam moduł IGBT jest nienaruszony, a awaria występuje w układzie sterowania bramą IGD1 ∙ awaria optokoplerów, uszkodzone elementy wykrywające odsycenie,lub uszkodzone obwody interfejsu światłowodowego są wszystkie błędy na poziomie komponentów, które wyszkoleni technicy napędu naprawy mogą rozwiązać.

W przypadku awarii samego modułu IGBT (skrót lub otwarty obwód) należy wymienić cały zespół.

Częste pytania

Pytanie 1: MM440 GX-frame 110kW wykazuje usterkę F0022 natychmiast po uruchomieniu, przed podaniem polecenia uruchomienia.

F0022 (fibre-optic board communication fault) at power-up before any run command points to a break in communication between the control board and the IGD1 gate driver board — either a failed fibre-optic cable or a failed gate driver board.

Najpierw sprawdź wszystkie kable światłowodowe między A5E00825001 a deską sterującą napędu, w tym złącza na obu końcach.

Najczęstszą przyczyną jest pęknięcie lub zanieczyszczenie włókna.

P2: A5E00825001 (210A) jest wymieniony obok A5E00825002 (260A) dla tej samej platformy MM440/MM430. Co określa, która płyta używa konkretnego napędu?

Obie płyty obsługują różne mocy w zakresie MM440/MM430.podczas gdy A5E00825002 przy 260A obsługuje modele o mocy 110 kW i wyższej w większej konfiguracji ramki GX, gdzie potrzebny jest większy prąd prądu prądu prądu stałego.

Konkretna potrzebna płyta jest określona przez numer porządkowy napędu. Sekcja zasilania zainstalowanego napędu fizycznie pomieści tylko jeden z dwóch czynników kształtu.

Przed zamówieniem nowej płyty należy zawsze potwierdzić numer A5E zainstalowanej płyty na jej własnej etykiecie.

P3: Czy podczas wymiany A5E00825001 konieczne jest ponowne kalibracja parametrów napędu?

Nie A5E00825001 nie przechowuje żadnych parametrów napędu. Parametry napędu MM440/MM430 są przechowywane na tablicy sterowania.napęd uruchamia się normalnie i odczytuje swoje parametry z deski sterującej bez żadnego kroku kalibracji.

Jednakże,sprawdzić, czy połączenia światłowodowe są prawidłowo ustawione i wykonać krótki bieg bez obciążenia, aby potwierdzić, że płyta zastępcza generuje prawidłowe prądy fazy wyjściowej przed wznowieniem obciążenia produkcyjnego.

Pytanie 4: A5E00825001 został wymieniony, ale napęd pokazuje teraz F0004 (nadciśnienie) przy pełnym obciążeniu w ciągu kilku minut.

F0004 wkrótce po wymianie bloku zasilania przy pełnym obciążeniu jest prawie na pewno nieprawidłowy lub brakuje materiału interfejsu termicznego (TIM) między płytą podstawy modułu FS300R12KE3-S1 a zlewem.

Bez prawidłowego zastosowania TIM, rezystancja termiczna od połączenia IGBT do ciepłoodpornika jest kilkakrotnie wyższa niż wartość projektowa,i połączenie IGBT osiąga nadtemperaturę pod obciążeniem nawet podczas gdy radiator jest tylko umiarkowanie ciepły.

Usunąć zespół, oczyścić obie powierzchnie i ponownie zastosować TIM zgodnie z procedurą montażu firmy Siemens.

P5: Ponieważ produkcja A5E00825001 została wycofana od 2016 r., czy istnieje odpowiednik SINAMICS dla obiektu modernizującego z MM440 na SINAMICS G120?

W przypadku platformy SINAMICS G120 funkcja mocy równoważnej jest zapewniana przez moduł mocy G120 - PM240, PM250 lub PM260 w zależności od zastosowania.

Nie ma oddzielnej płyty IGD1 do źródła; moduł zasilania G120 jest zastępowany jako kompletna jednostka.

W przypadku miejsc migracji z 90 ‰ 132 kW MM440 na SINAMICS G120, moduł mocy G120 w odpowiedniej klasyfikacji (zwykle PM240-2 lub PM250-2 przy mocy 90 kW lub 110 kW,400V) zapewnia równoważną wydajność sterowania silnikiem z obecnym oprogramowaniem SINAMICS firmware i wsparciem sprzętu.
