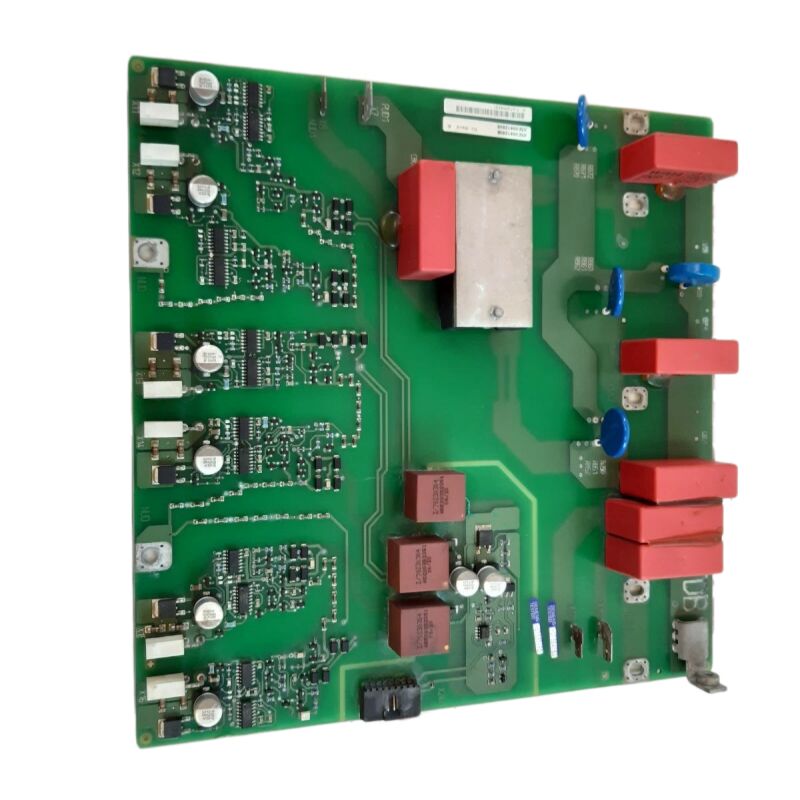

SIEMENS 430/440 INVERTER/CONVERTER SCR Trigger Board BOARD A5E01105817 A5EO11O5817

Siemens A5E01105817 | SINAMICS V50 SCR Firing Card — Analog Thyristor Trigger PCB do napędu pomp wodnych

Numer części: A5E01105817

Producent: Siemens AG (Niemcy)

Typ produktu: Karta zapłonowa SCR — Analogowa płytka drukowana wyzwalacza (sterownik bramki tyrystora)

Rodzina produktów: SINAMICS V50

Zastosowanie: Pompy wodne, wentylatory i napędy infrastruktury HVAC/W/WW

Przegląd

A5E01105817 to karta zapłonowa SCR — płytka drukowana tyrystora i analogowego przetwarzania sygnałów — dla napędu Siemens SINAMICS V50. V50 była platformą napędową Siemens dla infrastruktury, zaprojektowaną specjalnie do zastosowań w wodzie i ściekach, HVAC oraz pompach w zakresie mocy od 37 kW do 250 kW (50 do 400 KM).

Są to napędy sterujące systemami wodociągowymi, pompami w oczyszczalniach ścieków, dużymi wentylatorami obiegowymi i instalacjami chłodni kominowych — obciążenia, w których prędkość zmienna zapewnia znaczące oszczędności energii w porównaniu do pracy ze stałą prędkością i mechaniczną regulacją przepływu.

A5E01105817 zajmuje kluczowe miejsce w łańcuchu konwersji mocy V50.

Wejściowy stopień AC napędu wykorzystuje prostownik tyrystorowy (SCR) — zespół prostowników sterowanych tyrystorami — do konwersji trójfazowego zasilania AC na napięcie szyny DC zasilające sekcję falownika.

W przeciwieństwie do pasywnego prostownika diodowego, prostownik tyrystorowy jest sterowany fazowo: kąt zapłonu każdego tyrystora jest regulowany w celu sterowania napięciem szyny DC i zarządzania wstępnym ładowaniem kondensatorów szyny DC podczas rozruchu.

A5E01105817 generuje te impulsy zapłonu tyrystorów i obsługuje funkcje analogowego kondycjonowania sygnałów związane z obwodami wejściowymi AC i wstępnego ładowania.

Określenie „karta analogowa” przypisane do tej płytki odzwierciedla jej rolę w przetwarzaniu analogowych sygnałów pomiarowych i sterujących w przednim końcu konwersji mocy V50 — pomiary napięcia, wykrywanie prądu i zsynchronizowane fazowo sygnały czasowe określające, kiedy każdy tyrystor w mostku prostowniczym jest wyzwalany.

Są to fundamentalnie funkcje analogowe znajdujące się przed cyfrowym procesorem sterującym napędu.

Kluczowe specyfikacje

Zapłon SCR — Sterowanie kątem fazowym w prostowniku V50

Tyrystor (SCR) to urządzenie półprzewodnikowe, które przewodzi prąd po otrzymaniu impulsu bramki i kontynuuje przewodzenie, dopóki prąd przez niego przepływający nie spadnie do zera. W trójfazowym mostku konwertera sześć tyrystorów jest ułożonych w taki sposób, że każdy z nich przewodzi podczas części cyklu fali AC przypisanej do jego pozycji.

Poprzez zmianę kąta zapłonu — punktu w cyklu AC, w którym dostarczany jest impuls bramki — można sterować średnim napięciem wyjściowym AC prostownika.

A5E01105817 obsługuje to sterowanie kątem zapłonu.

Wykrywa przejścia przez zero wszystkich trzech faz zasilania AC — ustalając odniesienie fazowe dla każdej pozycji tyrystora — i generuje impulsy zapłonu pod zadanym kątem względem tych odniesień.

Kąt zapłonu jest ustawiany przez główną elektronikę sterującą napędu na podstawie nastawy napięcia szyny DC. Podczas normalnej pracy kąt zapłonu jest zarządzany w celu utrzymania napięcia szyny DC w zakresie roboczym. Podczas wstępnego ładowania rozruchowego kąt zapłonu jest stopniowo przesuwany, aby stopniowo budować napięcie szyny DC bez obciążania kondensatorów.

Obwód synchronizacji fazowej płytki musi pozostać zablokowany na częstotliwości zasilania AC przez cały czas pracy.

Utrata synchronizacji — spowodowana przejściowym zakłóceniem zasilania lub awarią płytki — generuje błąd czasowania impulsu zapłonu, który natychmiast zakłóca sterowane wyjście prostownika.

Funkcje analogowego przetwarzania sygnałów

Oprócz wyzwalania SCR, A5E01105817 wykonuje analogowe kondycjonowanie sygnałów dla pomiarów wejściowych V50. Pomiary napięcia AC z zacisków zasilania są przetwarzane przez obwody kondycjonowania sygnałów płytki w celu uzyskania sygnałów sprzężenia zwrotnego napięcia używanych przez regulator napięcia szyny DC.

Z tych pomiarów wyodrębniane są dane dotyczące wielkości i symetrii napięcia fazowego zasilania i porównywane z parametrami progowymi napędu — wykrywanie awarii zasilania opiera się na tej ścieżce.

Płytka kondycjonuje również pomiar prądu uzwojenia z obwodu prostownika.

To sprzężenie zwrotne prądu zasila zarówno funkcję ograniczenia prądu prostownika, jak i algorytm wykrywania zwarcia do ziemi.

Dokładny pomiar prądu przez A5E01105817 jest zatem kluczowy nie tylko dla normalnej regulacji, ale także dla zachowania ochronnego napędu.

Kontekst platformy SINAMICS V50

SINAMICS V50 adresował specyficzny segment rynku: duże instalacje wodne, ściekowe i HVAC, gdzie typowe są moce napędów od 37 kW do 250 kW, a profil zastosowania — długie okresy pracy przy zmiennym obciążeniu, stosunkowo rzadkie cykle start-stop, funkcje sterowania specyficzne dla pomp — wymagał dedykowanego rozwiązania, a nie napędu ogólnego przeznaczenia.

V50 zawierał wbudowane funkcje specyficzne dla pomp: sterowanie kaskadowe wieloma pompami, procedury napełniania rur zapobiegające uderzeniom hydraulicznym, wykrywanie pracy na sucho i monitorowanie energii dostosowane do profilu pracy infrastruktury wodnej.

Po wycofaniu platformy V50, Siemens skierował zamiennik do SINAMICS G120X dla tego segmentu zastosowań.

G120X kontynuuje skupienie V50 na zastosowaniach — zoptymalizowany pod kątem pomp i wentylatorów, wbudowane funkcje oszczędzania energii — ale wykorzystuje prostowanie oparte na IGBT zamiast prostowania tyrystorowego i wykorzystuje obecną architekturę sterowania SINAMICS G zamiast wewnętrznej architektury V50.

FAQ

P1: SINAMICS V50 pokazuje błąd podnapięcia szyny DC podczas rozruchu, ale zasilanie AC zostało potwierdzone jako zgodne ze specyfikacją. Czy A5E01105817 może być przyczyną?

Podnapięcie szyny DC podczas rozruchu przy potwierdzonym sprawnym zasilaniu AC wskazuje bezpośrednio na problem w sekcji prostownika lub jego sterowaniu zapłonem.

A5E01105817 jest najbardziej prawdopodobnym źródłem awarii — awaria obwodu zapłonu oznacza, że tyrystory w mostku prostowniczym nie są wyzwalane, więc napięcie szyny DC nie narasta pomimo obecności zasilania AC. Sprawdź, czy przed pojawieniem się błędu podnapięcia zarejestrowano jakiekolwiek błędy wstępnego ładowania tyrystora.

Zweryfikuj również, czy wejścia synchronizacji fazowej AC do płytki są nienaruszone — uszkodzone połączenia sygnału synchronizacji powodują nieprawidłowe kąty zapłonu, które skutkują niskim lub zerowym wyjściem prostownika DC.

P2: Czy kartę zapłonową SCR A5E01105817 można naprawić na poziomie płytki, zamiast ją wymieniać?

Naprawa na poziomie komponentów jest możliwa dla płytek takich jak A5E01105817, gdzie awaria jest zlokalizowana do identyfikowalnych komponentów — transformatorów impulsowych, optokoplerów, układów scalonych wykrywania przejścia przez zero lub komponentów pasywnych w sieciach czasowych RC.

Specjalistyczna firma zajmująca się naprawą napędów z doświadczeniem w zakresie analogowych płytek wyzwalaczy Siemens często może zidentyfikować i wymienić uszkodzony komponent za ułamek kosztu pozyskania zamiennej płytki.

Naprawa jest szczególnie atrakcyjna w przypadku części wycofanych z produkcji, gdzie dostępność zamiennych płytek z rynku wtórnego jest ograniczona lub niepewna.

Zawsze proś o funkcjonalny test obciążeniowy po naprawie, aby potwierdzić, że wszystkie sześć kanałów zapłonu działa prawidłowo.

P3: Napęd V50 wyzwala mostek SCR, ale pokazuje niezrównoważone prądy fazowe na wejściu. Zasilanie zostało potwierdzone jako zrównoważone. Czy A5E01105817 prawdopodobnie powoduje ten problem?

Niezrównoważone prądy wejściowe przy potwierdzonym zrównoważonym zasilaniu są klasycznym objawem nierównomiernych kątów zapłonu w sześciu pozycjach SCR — jeden lub więcej kanałów na A5E01105817 dostarcza impuls zapłonu pod innym kątem fazowym niż pozostałe.

Może to wynikać z dryfującego komponentu RC w sieci czasowej jednego kanału lub z uszkodzonego transformatora impulsowego.

Zweryfikuj, mierząc kąt fazowy każdego impulsu bramki tyrystora względem jego odpowiedniego przejścia przez zero AC, za pomocą oscyloskopu.

Nierównomierne kąty potwierdzają problem z kartą zapłonową.

P4: Zainstalowano zamienną A5E01105817, a napęd uruchamia się bez błędów, ale czas wstępnego ładowania wydaje się dłuższy niż wcześniej. Czy to normalne?

Nieznacznie dłuższy czas wstępnego ładowania po wymianie płytki może wystąpić, jeśli parametry rampy zapłonu wstępnego ładowania nowej płytki różnią się od tolerancji komponentów oryginalnej płytki.

W większości przypadków jest to niegroźne, a napęd działa normalnie po zakończeniu wstępnego ładowania.

Jeśli czas wstępnego ładowania jest znacznie dłuższy — wiele minut zamiast sekund — sprawdź, czy napięcie szyny DC faktycznie narasta w rozsądnym tempie podczas wstępnego ładowania.

Nadmiernie powolne narastanie przy sprawnym karcie zapłonowym może wskazywać na problem z rezystorem wstępnego ładowania lub stycznikiem, niezwiązany z kartą zapłonową SCR.

P5: Napęd SINAMICS V50 osiągnął koniec okresu eksploatacji i planowana jest wymiana napędu. Jaka jest zalecana ścieżka migracji?

W przypadku zastosowań pomp i wentylatorów w zakresie mocy V50, SINAMICS G120X jest obecną platformą następcy Siemens. Obejmuje ten sam zakres 37–250 kW z funkcjami sterowania specyficznymi dla pomp, optymalizacją energii i łącznością magistrali polowej.

W przeciwieństwie do prostownika tyrystorowego V50, G120X wykorzystuje opcję aktywnego frontu opartego na IGBT dla lepszej jakości mocy lub pasywny prostownik diodowy w standardowej konfiguracji. Planowanie migracji powinno uwzględniać różnice w okablowaniu sterowania, parametryzacji i konfiguracji magistrali polowej między tymi dwiema platformami.

Siemens dostarcza dokumentację wsparcia migracji specyficzną dla zastosowań dla przejść z V50 na G120X.
