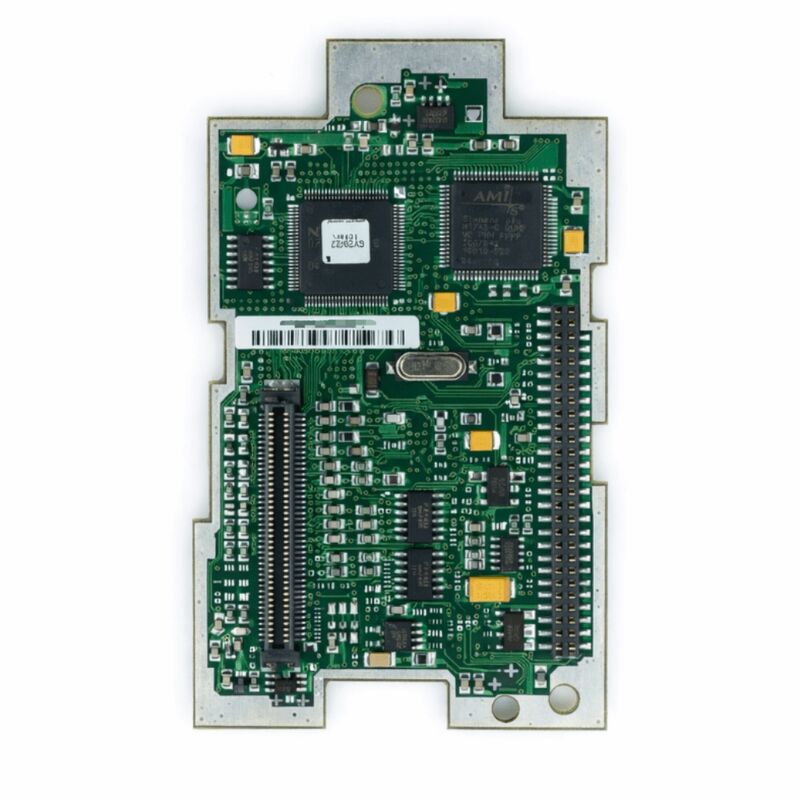

ORIGINAL SIEMENS MM430 INVERTER/CONVERTER Płyty sterowania procesorem /Płyty głównej MC00160783M01 MCOO16O783MO1

MC00160783M01 | Płyta sterująca CPU / IO falownika — Przemysłowe systemy napędów o zmiennej częstotliwości

Numer części: MC00160783M01

Typ produktu: Płyta sterująca CPU / IO falownika (zintegrowana płyta sterująca PCB)

Funkcja: Centralna płyta sterująca CPU i interfejs wejścia/wyjścia dla przemysłowych przetwornic częstotliwości / falowników

Zastosowanie: Przemysłowe napędy AC o zmiennej prędkości obrotowej, falowniki częstotliwości, systemy napędów automatyki

Przegląd

MC00160783M01 to zintegrowana płyta drukowana sterująca CPU i I/O, przeznaczona do przemysłowych systemów napędów o zmiennej częstotliwości (VFD) i falowników. W architekturze nowoczesnego falownika przemysłowego, płyta sterująca CPU IO stanowi rdzeń operacyjny: łączy procesor napędu — który obsługuje algorytmy sterowania silnikiem, zarządzanie parametrami i protokoły komunikacyjne — z układami interfejsu wejścia/wyjścia, które łączą napęd z szerszym systemem automatyki.

Na jednej płycie, karta sterująca CPU IO obsługuje obliczenia w czasie rzeczywistym wymagane do sterowania silnikiem i jednocześnie zarządza dyskretnymi i analogowymi sygnałami, które łączą napęd z czujnikami, siłownikami, sterownikami PLC i panelami operatorskimi.

Przemysłowe przetwornice częstotliwości polegają na płycie CPU IO jako centrum decyzyjnym.

Referencyjne prędkości napływają z systemu sterowania zakładu. Przetwarzane są sygnały sprzężenia zwrotnego z czujników prądu silnika, sprzężenia zwrotnego z enkoderów i monitorów temperatury. Wyjścia sterujące do uruchamiania, zatrzymywania, obrotów w przód, w tył i przekaźnika awarii wychodzą przez interfejs IO. Wszystko to przechodzi przez MC00160783M01.

Gdy ta płyta ulegnie awarii, napęd zazwyczaj traci wszelkie zdolności operacyjne — może się włączyć, ale nie może przyjmować poleceń, lub może w ogóle nie ukończyć sekwencji autotestu.

Oznaczenie wersji M01 w MC00160783M01 identyfikuje ją jako pierwszą wersję tej konkretnej płyty, ustalając jej rolę w bazowej konfiguracji napędu.

Przemysłowe płyty sterujące tego typu są projektowane zgodnie z rygorystycznymi standardami niezawodności — muszą działać nieprzerwanie w środowiskach przemysłowych, gdzie wibracje, zmiany temperatury i zakłócenia elektromagnetyczne są rutynowe.

Kluczowe specyfikacje

Zintegrowana architektura CPU i IO

MC00160783M01 integruje dwie funkcje, które w starszych generacjach napędów często zajmowały oddzielne płyty: CPU i interfejs IO. Sekcja CPU wykonuje algorytm sterowania silnikiem — w nowoczesnych napędach jest to zazwyczaj algorytm sterowania wektorowego lub bezpośredniego sterowania momentem, który wymaga precyzyjnego taktowania i wysokich częstotliwości próbkowania.

Algorytm oblicza wymagane wektory napięcia do zastosowania do silnika na podstawie zadanego prędkości lub momentu obrotowego i zmierzonych prądów silnika.

Generuje polecenia przełączania PWM, które trafiają do sterowników bramek IGBT napędu, i robi to z czasem cyklu mierzonym w mikrosekundach.

Sekcja IO obsługuje wolniejsze, ale równie ważne zadanie interfejsowania napędu ze środowiskiem zakładu.

Wejścia cyfrowe odbierają sygnały ze źródeł zewnętrznych: polecenie uruchomienia z PLC, sygnał potwierdzenia awarii, wejście termiczne silnika, pętla zatrzymania awaryjnego. Wyjścia cyfrowe wysyłają sygnały statusu z powrotem do PLC: napęd pracuje, osiągnięto prędkość, awaria, gotowość.

Wejścia analogowe odbierają referencyjne prędkości z systemu sterowania procesem — zazwyczaj sygnały prądowe 4–20mA lub napięciowe 0–10V.

Wyjścia analogowe raportują rzeczywistą prędkość silnika lub moment obrotowy z powrotem do systemu DCS lub SCADA.

Połączenie obu funkcji na MC00160783M01 zmniejsza liczbę płyt w napędzie, upraszcza wewnętrzne okablowanie i poprawia integralność sygnału — CPU i interfejs IO dzielą wspólne odniesienie masy bez ścieżki sygnału między płytami, której wymagają oddzielne konstrukcje.

Przetwarzanie sterowania silnikiem

CPU w MC00160783M01 wykonuje sterowanie silnikiem w czasie rzeczywistym z szybkością wymaganą przez strategię modulacji napędu. Dla typowego falownika przemysłowego pracującego z częstotliwością przełączania od 2 kHz do 16 kHz, cykl sterowania działa z tą samą częstotliwością — CPU musi ukończyć pełne obliczenie pętli sterowania w jednym okresie przełączania.

Przy częstotliwości przełączania 4 kHz, jest to 250 mikrosekund na cykl sterowania.

W tym oknie CPU odczytuje wejścia ADC, wykonuje algorytm sterowania, aktualizuje cykle pracy PWM i obsługuje wszelkie żądania komunikacyjne.

Procesor IO, działający równolegle, skanuje wejścia cyfrowe z szybkością wystarczającą do przechwycenia sygnałów z zakładu — sygnał uruchomienia/zatrzymania lub wejście awarii musi zostać wykryty w ciągu kilku milisekund, aby odpowiednio zareagować.

Wejścia analogowe są próbkowane z szybkością odpowiednią dla najwolniejszej zmiennej procesowej (zazwyczaj referencyjna prędkość z częstotliwością aktualizacji 10 ms) do najszybszego sygnału sprzężenia zwrotnego (sprzężenie zwrotne prądu próbkowane z szybkością cyklu sterowania).

Uwagi dotyczące wymiany

Podczas wymiany MC00160783M01, zestaw parametrów napędu — który przechowuje wszystkie dane konfiguracyjne silnika, tryb sterowania, przypisanie IO, ustawienia komunikacji i progi ochrony — powinien zostać wykonany z kopii zapasowej z napędu przed jego usunięciem.

Po zainstalowaniu płyty zamiennej i włączeniu zasilania napędu, należy sprawdzić, czy pamięć napędu zachowała zestaw parametrów (niektóre napędy przechowują parametry w pamięci nieulotnej na samej płycie, podczas gdy inne przechowują je w oddzielnym module pamięci lub w jednostce sterującej).

Jeśli zestaw parametrów jest przechowywany na wymienionej płycie, należy go ponownie załadować z kopii zapasowej przed uruchomieniem.

Ustawienia zworków, pozycje przełączników DIP i wszelkie przełączniki konfiguracji sprzętowej na oryginalnej płycie muszą zostać przeniesione lub dopasowane na płycie zamiennej przed instalacją.

FAQ

P1: Po uderzeniu pioruna w zasilanie zakładu, falownik nie reaguje już na żadne polecenia uruchomienia. Stopień mocy wydaje się nieuszkodzony, a magistrala DC ładuje się prawidłowo. Czy MC00160783M01 jest przyczyną usterki?

Zdarzenia przepięciowe wywołane przez pioruny często uszkadzają sekcję interfejsu IO płyty sterującej — optoizolatory wejść cyfrowych i obwody ochrony wejść analogowych są najbardziej narażonymi elementami.

Jeśli napęd się włącza (magistrala DC się ładuje, wyświetlacz się świeci), ale nie reaguje na żadne sygnały wejściowe i nie generuje wyjścia na silnik, interfejs IO w MC00160783M01 prawdopodobnie został uszkodzony.

Sprawdź inne wskaźniki: kod błędu na wyświetlaczu wskazujący na wewnętrzną usterkę sprzętową potwierdza uszkodzenie na poziomie płyty.

P2: Wyświetlacz napędu jest całkowicie pusty po włączeniu zasilania. Napięcie zasilania jest potwierdzone jako prawidłowe. Czy MC00160783M01 jest przyczyną usterki?

Pusty wyświetlacz przy potwierdzonym prawidłowym napięciu zasilania sugeruje albo awarię wewnętrznego zasilacza płyty CPU, albo przerwę w komunikacji wyświetlacza między płytą CPU a panelem wyświetlacza.

Zanim stwierdzisz awarię płyty CPU IO, sprawdź kabel łączący płytę z panelem wyświetlacza — popraw jego połączenie.

Sprawdź również wszelkie bezpieczniki zasilania sterującego na płycie. Jeśli zasilanie dociera do płyty, ale wyświetlacz pozostaje pusty, płyta CPU wymaga wymiany.

P3: Napęd prawidłowo uruchamia silnik w lokalnym trybie ręcznym, ale nie reaguje na zdalne polecenia przez wejścia cyfrowe. Okablowanie IO zostało zweryfikowane jako prawidłowe. Jaka jest prawdopodobna usterka?

Napęd, który reaguje lokalnie, ale nie zdalnie przy potwierdzonym prawidłowym okablowaniu IO, sugeruje, że sekcja wejść cyfrowych MC00160783M01 ma usterkę — optoizolatory dla zdalnych sygnałów poleceń mogły ulec awarii, podczas gdy inne obwody pozostają sprawne.

Zweryfikuj ustawienia parametrów, które wybierają między lokalnym a zdalnym źródłem sterowania — upewnij się, że napęd jest skonfigurowany do sterowania zdalnymi wejściami.

Jeśli ustawienia są prawidłowe, a wskaźniki LED wejść cyfrowych na płycie nie świecą się po podaniu sygnałów zdalnych, optoizolatory wejściowe uległy awarii.

P4: Zainstalowano zamienną MC00160783M01. Napęd działa, ale wyświetla nieprawidłową prędkość silnika na wyjściu analogowym, a PLC odbiera nieprawidłowe sprzężenie zwrotne prędkości. Co należy sprawdzić?

Nieprawidłowe sygnały wyjściowe analogowe po wymianie płyty są zazwyczaj spowodowane przesunięciem kalibracji w sekcji wyjścia analogowego nowej płyty lub niedopasowaniem parametrów konfiguracji zakresu wyjściowego. Sprawdź ustawienia parametrów dla zakresu wyjścia analogowego (wybór 0–10V lub 4–20mA oraz skalowanie wyjścia).

Jeśli parametry odpowiadają oryginalnej konfiguracji, ale wyjście jest nadal nieprawidłowe, obwód wyjścia analogowego na płycie zamiennej ma problem z kalibracją lub komponentem, który wymaga serwisu.

P5: MC00160783M01 jest opisana jako wersja M01. Czy jeśli zamiennik pokazuje M02 lub późniejszą rewizję, jest bezpieczny w użyciu?

Rewizje płyty sterującej w ramach tej samej rodziny numerów części są zazwyczaj wstecznie kompatybilne — rewizja M02 zawierałaby aktualizacje komponentów lub ulepszenia niezawodności, zachowując tę samą specyfikację funkcjonalną i interfejs fizyczny.

Jednakże, przed instalacją należy potwierdzić w dokumentacji producenta napędu lub katalogu części zamiennych, że rewizja M02 jest wymieniona jako bezpośredni zamiennik dla M01.

Niektóre zmiany rewizji obejmują aktualizacje oprogramowania układowego, które wpływają na kompatybilność parametrów.
