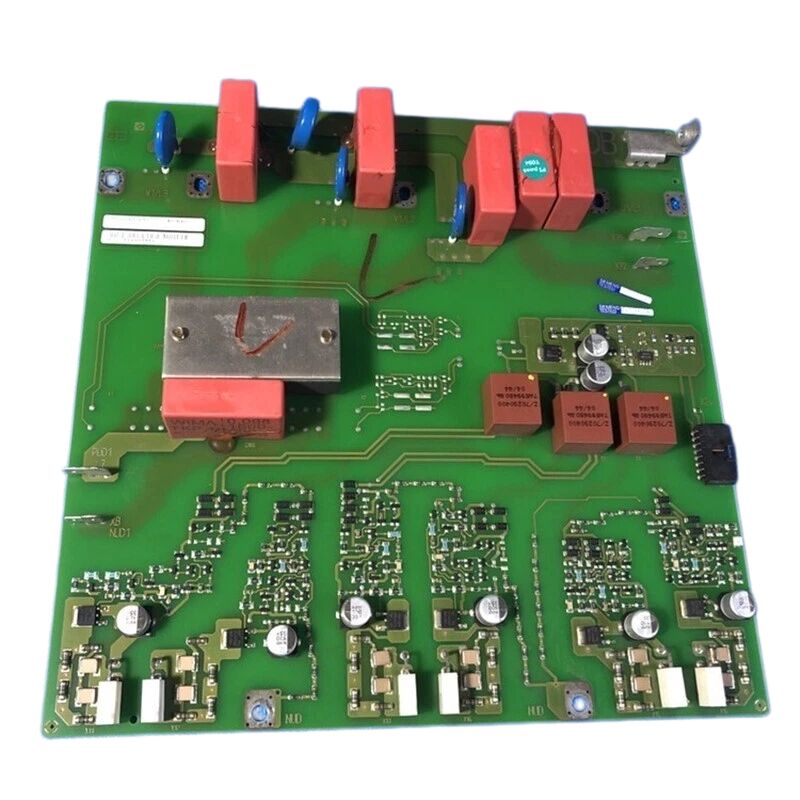

SIEMENS 430/440 INVERTER/CONVERTER SCR Trigger Board TDB BOARD A5E00173192 A5EOO173192

Siemens A5E00173192 | Płyta główna wewnętrznego napędu serii A5E — Płyta drukowana przemysłowego napędu Siemens

Numer części: A5E00173192

Producent: Siemens AG (Niemcy)

Typ produktu: Wewnętrzna płyta drukowana napędu — zespół płytki drukowanej

Rodzina produktów: Wewnętrzne komponenty napędów Siemens serii A5E

Zastosowanie: Wewnętrzna płyta elektroniczna dla przemysłowych systemów napędowych i falowników Siemens

Status produkcji: Wycofany z produkcji przez producenta

Kraj pochodzenia: Niemcy

Przegląd

A5E00173192 to wewnętrzna płyta drukowana napędu Siemens serii A5E — jeden z wielu zespołów płytek drukowanych stosowanych w platformach napędowych i falownikach Siemens. Przedrostek A5E to wewnętrzny system numeracji komponentów Siemens stosowany w jego rodzinach napędów, od serii MICROMASTER po SIMOVERT MASTERDRIVES i SINAMICS.

Każdy zespół z numerem A5E to specyficzna funkcjonalna podpłytka w architekturze elektronicznej jednostki napędowej, niezależnie od tego, czy obsługuje zasilanie, sygnał sterujący, pomiar czy funkcję interfejsu.

Jednostki napędowe Siemens mają modułową budowę elektroniczną. Zamiast pojedynczej monolitycznej płyty, elektronika wewnętrzna napędu jest podzielona na wiele zespołów płytek drukowanych, z których każdy obsługuje określony zestaw funkcji. Niektóre płyty zarządzają impulsowym zasilaniem dla elektroniki sterującej napędu.

Inne obsługują kondycjonowanie analogowych sygnałów wejściowych i wyjściowych, interfejs cyfrowych wejść/wyjść lub obwody zarządzania wentylatorem i termiczne.

Jeszcze inne służą jako płyty interfejsowe między główną płytą sterującą napędu a jego sekcją mocy.

A5E00173192 to jeden z takich wewnętrznych zespołów funkcjonalnych w tej warstwowej architekturze.

Obecność płyty w dokumentacji serwisowej zazwyczaj wychodzi na jaw podczas naprawy napędu lub wymiany jego wewnętrznej elektroniki po awarii na poziomie komponentu.

Identyfikacja właściwej płyty po jej numerze A5E jest kluczowa — oznaczenie A5E jest unikalne dla konkretnego zespołu produkcyjnego, a zastąpienie podobnie wyglądającej płyty o innym numerze części może skutkować niekompatybilnym obwodem, który nie będzie działał poprawnie w stosie elektronicznym napędu.

Kluczowe specyfikacje

Numeracja A5E i identyfikacja płyty

Przedrostek A5E w wewnętrznych numerach części Siemens oznacza specyficzną klasę części zamiennych i serwisowych produkowanych w niemieckich zakładach produkcyjnych Siemens. Numery te znajdują się na etykiecie samej płyty, na wewnętrznym schemacie połączeń napędu oraz w dokumentacji serwisowej napędu.

Są one odrębne od głównego numeru zamówienia rynkowego napędu (6SE, 6SL, 6RA i podobne przedrostki).

Po otwarciu napędu w celu konserwacji wewnętrznej, numer A5E na każdej płycie jest ostatecznym identyfikatorem do pozyskania zamiennika.

Numer bezpośrednio koduje specyficzny projekt obwodu płyty, specyfikację komponentów i rewizję produkcyjną — wszystko to musi się zgadzać, aby zamiennik działał poprawnie.

A5E00173192 znajduje się w niższym zakresie numerów komponentów napędów A5E, co wskazuje, że został wyprodukowany we wcześniejszym okresie historii produktów napędowych Siemens.

Płyty z tego zakresu numerów są powszechnie kojarzone z starszymi platformami SIMOVERT MASTERDRIVES i wczesnymi SINAMICS, a także z rodziną MICROMASTER, która poprzedzała SINAMICS w portfolio napędów Siemens.

Pozyskiwanie wycofanych płyt A5E

Ponieważ A5E00173192 został wycofany z produkcji przez Siemens, opcje pozyskiwania dzielą się na dwie kategorie: rynek wtórny przemysłowy i specjalistyczne serwisy naprawcze napędów.

Rynek wtórny przemysłowy oferuje płyty wyjęte z wycofanych z eksploatacji napędów, płyty przechowywane w zapasach starszych części zamiennych oraz odnowione zespoły, które zostały wyczyszczone, przetestowane i objęte gwarancją przez firmę naprawczą.

Są to najbardziej dostępne źródła części, które nie są już dostępne za pośrednictwem oficjalnych kanałów Siemens.

Specjalistyczne firmy zajmujące się naprawą napędów — firmy, które odbudowują jednostki Siemens MASTERDRIVES, MICROMASTER i wczesne SINAMICS na poziomie płyt — czasami posiadają zapasy komponentów A5E w ramach swoich zapasów wymiany serwisowej.

Niektóre firmy mogą również naprawić uszkodzoną płytę A5E00173192 na poziomie komponentu, zamiast wymieniać cały zespół, co może być opłacalną opcją, gdy tryb awarii płyty jest zlokalizowany.

W obu przypadkach potwierdzenie numeru A5E00173192 w stosunku do etykiety na zainstalowanej płycie przed pozyskaniem jest kluczowe, aby uniknąć otrzymania nieprawidłowej części.

Środki ostrożności dotyczące obsługi i ESD

Wszystkie zespoły płytek drukowanych serii A5E zawierają komponenty wrażliwe na wyładowania elektrostatyczne (ESD). Obowiązują standardowe środki ostrożności Siemens: płyta nie może być umieszczana na nieprzewodzących powierzchniach (plastikowe biurka, plastikowe tace), nie może mieć kontaktu z odzieżą wykonaną z włókien syntetycznych, a transport i przechowywanie muszą odbywać się w opakowaniach przewodzących (metalizowanych). Podczas obsługi płyty wymagana jest uziemiona opaska antystatyczna.

Końcówka lutownicy musi być uziemiona, jeśli wykonywane są jakiekolwiek prace naprawcze.

Te środki ostrożności dotyczą A5E00173192 na wszystkich etapach — odbioru, przechowywania, instalacji i demontażu.

FAQ

P1: Napęd Siemens ma wewnętrzną płytę z oznaczeniem A5E00173192. Jak potwierdzić, że jest to właściwa część przed zamówieniem zamiennika?

Sprawdź numer A5E wydrukowany na etykiecie zainstalowanej płyty w stosunku do wewnętrznego schematu połączeń lub listy części napędu.

W przypadku jednostek MASTERDRIVES i MICROMASTER lista części znajduje się zazwyczaj w dokumentacji części zamiennych napędu (dostępnej od Siemens Industry Support dla zarejestrowanych użytkowników).

Etykieta na samej płycie jest głównym odniesieniem — nie należy polegać na wizualnym podobieństwie do innych płyt przy identyfikacji właściwego numeru A5E.

P2: Płyta A5E00173192 uległa awarii. Czy warto próbować naprawy na poziomie komponentu zamiast pozyskiwania płyty zamiennej?

Naprawa na poziomie komponentu jest możliwa, gdy awaria jest zlokalizowana, a uszkodzone komponenty są identyfikowalne — spalony rezystor, uszkodzony kondensator lub uszkodzone złącze. Płyty serii A5E z tego okresu wykorzystują standardowe komponenty przezotworowe i SMD, które mogą być naprawiane przez wykwalifikowanych techników elektroników.

Jednakże, jeśli awaria dotyczy zastrzeżonego układu scalonego sterownika bramki lub specyficznego dla Siemens ASIC, który nie jest komercyjnie dostępny, wymiana płyty jest jedyną praktyczną ścieżką.

P3: Czy napęd może być tymczasowo uruchomiony bez zainstalowanej płyty A5E00173192?

Zależy to od konkretnej funkcji, jaką płyta pełni w stosie elektronicznym napędu. Płyty obsługujące główne funkcje sterowania (zasilanie płyty sterującej, sprzężenie zwrotne głównego prądu, sterowanie bramką) są obowiązkowe do działania — napęd nie może działać bez nich.

Płyty obsługujące funkcje pomocnicze lub dodatkowe mogą umożliwiać ograniczone działanie lub tryb diagnostyczny. Skonsultuj schemat napędu, aby określić, czy A5E00173192 znajduje się w krytycznej ścieżce sygnału przed próbą uruchomienia bez niej.

P4: Czy istnieje następca Siemens lub nowoczesny odpowiednik dla A5E00173192 w modernizacji do SINAMICS?

W przypadku napędów modernizowanych ze starszych platform (MASTERDRIVES, starsze wersje MICROMASTER) do SINAMICS, cała architektura elektroniczna ulega zmianie — SINAMICS wykorzystuje DRIVE-CLiQ do komunikacji wewnętrznej zamiast równoległych interfejsów płytowych generacji MASTERDRIVES.

Nie ma bezpośredniego zamiennika typu plug-in dla poszczególnych płyt A5E w SINAMICS. Modernizacja polega na wymianie całej jednostki napędowej, a A5E00173192 nie ma indywidualnego komponentu następcy w architekturze SINAMICS.

P5: Jak należy przechowywać A5E00173192, jeśli jest przechowywany jako zapas?

Przechowywać w oryginalnym opakowaniu przewodzącym lub, jeśli oryginalne opakowanie jest niedostępne, owinąć płytę w metalizowaną antystatyczną torbę i umieścić w sztywnym pojemniku przewodzącym. Warunki przechowywania powinny być suche, z temperaturą między -25°C a +70°C i bez kondensacji.

Unikać umieszczania płyty w pobliżu silnych pól magnetycznych lub źródeł wibracji. Wyraźnie oznaczyć pojemnik do przechowywania numerem części A5E i datą wycofania z eksploatacji, a także dołączyć wszelkie istotne uwagi dotyczące uruchomienia napędu, które mogą pomóc w przyszłej instalacji.
