Siemens A5E00412608 | Przekształtnik częstotliwości MICROMASTER 440 Płytka wyzwalająca — PCB sterowania bramką IGBT dla sekcji mocy falownika

Numer części: A5E00412608

Numer referencyjny alternatywny: A5E00412705

Producent: Siemens AG (Niemcy)

Typ produktu: Płytka wyzwalająca — PCB sterowania bramką IGBT dla sekcji mocy falownika AC

Rodzina produktów: MICROMASTER 440 (MM440)

Waga: ~490 g

Klasa palności: UL 94V-0

Status produkcji: Wycofany przez producenta

Kraj pochodzenia: Niemcy

Przegląd

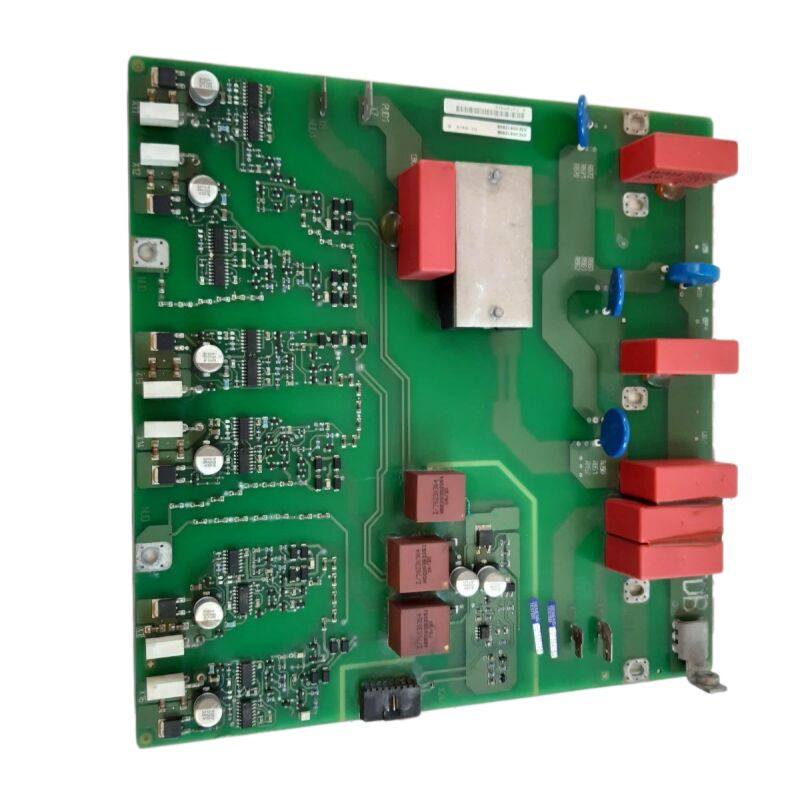

A5E00412608 to płytka wyzwalająca — zespół drukowanej płytki sterowania bramką IGBT — dla przemiennika częstotliwości Siemens MICROMASTER 440. Znajduje się na styku między cyfrową elektroniką sterującą MM440 a fizycznymi tranzystorami przełączającymi w sekcji mocy falownika.

Jego głównym zadaniem jest proste, ale krytyczne: odbieranie poleceń modulacji szerokości impulsu z płytki sterującej i przekształcanie ich w precyzyjnie zsynchronizowane impulsy bramki, które faktycznie włączają i wyłączają tranzystory IGBT.

Gdy ta płytka ulegnie awarii, stopień wyjściowy falownika milknie — brak przełączania, brak napięcia na silniku, brak ruchu.

MICROMASTER 440 był wielofunkcyjną platformą falowników AC firmy Siemens obejmującą zakres od 0,12 kW do 250 kW, a dzięki długiemu okresowi produkcji stał się jednym z najszerzej stosowanych falowników w automatyce przemysłowej na całym świecie.

Przenośniki, wirówki, sprężarki, linie wytłaczarek, podnośniki, maszyny pakujące — lista zastosowań jest prawie tak długa, jak lista branż, które polegały na falownikach MM440.

Wiele z tych instalacji pozostaje produktywnych do dziś. Utrzymanie ich w ruchu wymaga niezawodnego dostępu do wewnętrznych komponentów falownika, takich jak A5E00412608, dlatego sprawny rynek wtórny nadal obsługuje zakłady długo po tym, jak Siemens wycofał ten produkt.

Alternatywny numer referencyjny A5E00412705 pojawia się na płytkach tej samej generacji funkcjonalnej i jest często wymieniany obok A5E00412608 w bazach danych części zamiennych.

Oba numery referencyjne odnoszą się do tej samej pozycji w sekcji mocy MM440, chociaż potwierdzenie konkretnego numeru na etykiecie zainstalowanej płytki pozostaje najbezpieczniejszym krokiem przed złożeniem zamówienia.

Kluczowe specyfikacje

Co robi płytka wyzwalająca — i dlaczego jest ważna

Sekcja falownika MM440 wykorzystuje trójfazowy mostek IGBT do konwersji napięcia z linku DC falownika na sterowane napięcie AC, które dociera do silnika. Sześć tranzystorów IGBT tworzy ten mostek — po dwa na fazę, ułożone w pozycjach górnego i dolnego przełącznika.

Płytka wyzwalająca generuje impuls bramki dla każdego z tych sześciu urządzeń.

Te impulsy bramki muszą być precyzyjnie zsynchronizowane. Nawet niewielki błąd w synchronizacji — impuls bramki docierający nieco za wcześnie lub za późno, lub wcale nie docierający — powoduje natychmiastowe problemy. Wczesne załączenie niewłaściwego urządzenia powoduje stan przepięcia (shoot-through): zarówno górny, jak i dolny przełącznik w jednej fazie przewodzą jednocześnie, powodując zwarcie linku DC i generując niszczący prąd przetężeniowy.

Brakujące impulsy powodują, że faza silnika nie jest napędzana, tworząc asymetryczne przebiegi prądowe, pulsacje momentu obrotowego i nagrzewanie silnika.

A5E00412608 zapobiega tym skutkom. Płytka zawiera obwody detekcji nasycenia, które monitorują każdy IGBT podczas jego stanu włączenia.

Jeśli IGBT nie nasyci się normalnie — wskazując na przepływ prądu, którego urządzenie nie jest w stanie wytrzymać — płytka działa, zanim oprogramowanie sterujące zareaguje, tłumiąc wszystkie impulsy bramki w celu ochrony sekcji mocy. Ta reakcja sprzętowa działa w mikrosekundach.

Klasa palności UL 94V-0

Klasa UL 94V-0 materiału podłoża płytki jest najwyższą klasyfikacją w serii testów palności pionowej UL. W warunkach testowych podłoże UL 94V-0 musi samoistnie zgasnąć w ciągu dziesięciu sekund od każdego z pięciu zastosowań płomienia i nie może kapać płonącymi cząstkami.

Ta klasyfikacja potwierdza, że materiał PCB A5E00412608 nie podtrzymuje ani nie rozprzestrzenia spalania w przypadku wewnętrznej awarii lub sąsiedniego źródła ciepła.

W przemysłowych szafach falowników, gdzie wiele płytek, kondensatorów i przewodów o wysokim prądzie zajmuje wspólną, zamkniętą przestrzeń, ta klasyfikacja nie jest tylko formalnością — jest to praktyczna właściwość bezpieczeństwa przeciwpożarowego, która ogranicza eskalację lokalnej awarii.

Wymagania dotyczące obsługi ESD

Układy scalone sterowników bramek i optoizolatory na A5E00412608 są wrażliwe na ESD. Każda obsługa poza środowiskiem kontrolowanym ESD — gołe ręce na obszarach komponentów, kontakt z powierzchniami plastikowymi lub odzieżą syntetyczną — grozi uszkodzeniem, które może nie być od razu widoczne, ale skraca żywotność płytki lub powoduje przerywane zachowanie awaryjne w eksploatacji.

Podczas instalacji lub demontażu należy używać uziemionej opaski na nadgarstek, pracować na powierzchni przewodzącej i transportować płytkę w opakowaniu antystatycznym metalizowanym.

Te same środki ostrożności dotyczą demontażu uszkodzonej płytki — powinna być ona prawidłowo zapakowana do zwrotu do firmy naprawczej, jeśli planowana jest ocena na poziomie komponentów.

Często zadawane pytania

P1: MM440 wyzwala błąd F022 (błąd uziemienia) podczas polecenia uruchomienia, ale silnik i okablowanie wyjściowe zostały potwierdzone jako wolne od błędów uziemienia przez testy rezystancji izolacji. Czy A5E00412608 może generować fałszywy sygnał błędu?

F022 może pochodzić z płytki wyzwalającej, jeśli obwody pomiaru prądu płytki generują fałszywy odczyt prądu różnicowego.

Czujniki prądu płytki dostarczają danych do algorytmu detekcji błędów uziemienia falownika, a przesunięty lub uszkodzony czujnik generuje pozorne sygnatury błędu uziemienia nawet w sprawnie działającej instalacji.

Przed wymianą płytki należy sprawdzić połączenia czujnika prądu płytki — luźny kabel światłowodowy między płytką wyzwalającą a płytką sterującą jest częstą przyczyną fałszywych wyzwalaczy F022.

P2: Dostępny jest alternatywny produkt A5E00412705, ale A5E00412608 jest niedostępny. Czy są one wymienne bez żadnej rekonfiguracji falownika?

A5E00412705 i A5E00412608 to blisko spokrewnione płytki do tego samego zastosowania MM440. Wielu dostawców z rynku wtórnego wymienia je jako zamienne zamienniki. Jednak historia produkcji firmy Siemens czasami obejmuje drobne rewizje sprzętowe między blisko ponumerowanymi częściami.

Najbezpieczniejszym krokiem jest sprawdzenie numeru seryjnego falownika i daty produkcji w odniesieniu do etykiety zainstalowanej płytki przed potwierdzeniem wymienności.

Zmiany parametrów falownika nie są wymagane podczas wymiany płytki wyzwalającej — parametry falownika są przechowywane na płytce sterującej.

P3: Po zainstalowaniu zamiennika A5E00412608, MM440 działa, ale przebieg prądu silnika wykazuje niewielką asymetrię na jednej fazie. Czy jest to oznaka wadliwej płytki zamiennej?

Niewielka asymetria bezpośrednio po instalacji płytki czasami odzwierciedla szczątkowe przesunięcie pomiaru prądu w obwodzie czujnika nowej płytki, które samoczynnie się koryguje po zakończeniu przez falownik pierwszego cyklu pracy pod pełnym obciążeniem.

Jeśli asymetria utrzymuje się dłużej niż kilka pierwszych minut pracy pod obciążeniem, należy sprawdzić połączenia światłowodowe między płytką wyzwalającą a płytką sterującą — częściowo osadzony światłowód może wprowadzać opóźnienie fazowe na jednym kanale sterowania bramką, które objawia się jako asymetria prądu na wyjściu silnika.

P4: Płytka A5E00412608 ma widoczne ślady przypalenia w obszarze sterowania bramką dla jednej pozycji IGBT. Czy przyczyną jest płytka czy IGBT?

Ślady przypalenia w konkretnym miejscu sterowania bramką prawie zawsze wskazują, że odpowiadający mu IGBT uległ awarii, która spowodowała przepływ prądu wstecznego przez obwód bramki. Jest to prawie zawsze oznaka, że najpierw uszkodził się IGBT (zwarcie lub przebicie tlenku bramki), a w konsekwencji uszkodził płytkę wyzwalającą.

Przed zainstalowaniem zamiennej płytki wyzwalającej należy przetestować moduł mocy IGBT — potwierdzić, że wszystkie sześć pozycji IGBT wykazuje normalną rezystancję bramka-katoda i brak zwarć kolektor-emiter.

Zainstalowanie nowego A5E00412608 w falowniku z uszkodzonym IGBT powtórzy awarię.

P5: MM440 z A5E00412608 jest wycofywany z eksploatacji. Płytka wyzwalająca jest w idealnym stanie technicznym. Czy można ją przechowywać jako zapas do innego MM440 o tym samym rozmiarze obudowy?

Tak — potwierdzona sprawna płytka wyzwalająca z wycofanego z eksploatacji falownika jest cennym zapasem dla innych jednostek MM440 o tym samym zakresie mocy.

Przechowywać ją w opakowaniu przewodzącym (antystatycznym metalizowanym) z etykietą zawierającą numer części A5E, model i rozmiar obudowy falownika, z którego została wyjęta, oraz datę demontażu.

Przechowywać w suchym miejscu, z dala od źródeł ciepła.

Przed użyciem w instalacji zamiennej należy przeprowadzić inspekcję na stole warsztatowym w dobrym oświetleniu, aby sprawdzić, czy nie ma uszkodzeń mechanicznych ani korozji w obszarze złącza.

Płytka, która była prawidłowo przechowywana przez lata, zazwyczaj uruchamia się normalnie.
