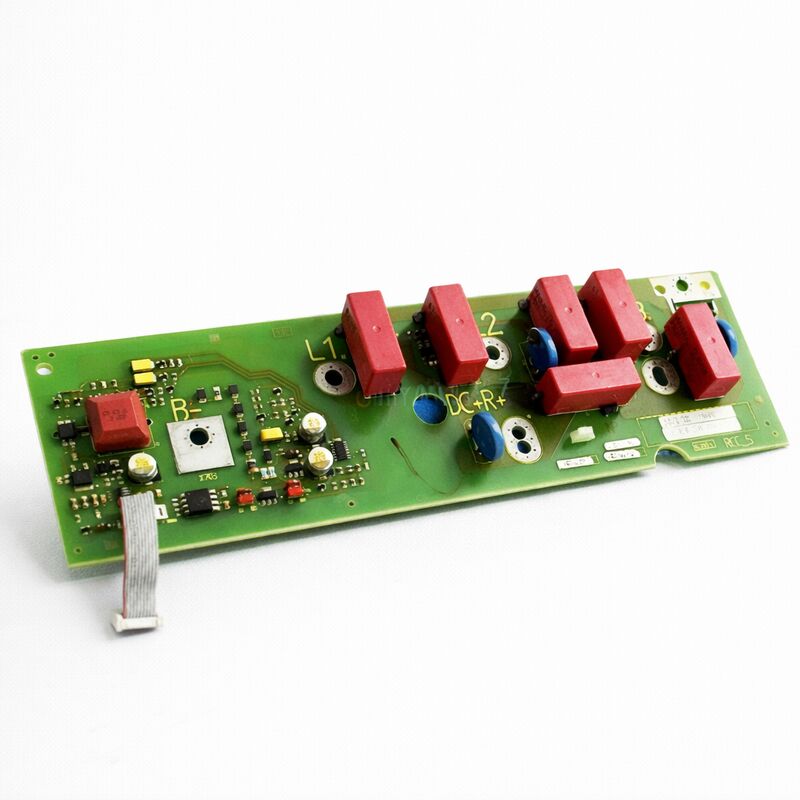

Oryginalna tablica hamulcowa SIEMENS/tablica absorpcyjna/tablica ochronna przed przeciążeniami A5E002268102 A5EOO22681O2

Siemens A5E002268102

Numer części:A5E002268102

Producent:Siemens AG (Niemcy)

Rodzaj produktu:Część zapasowa PCB ̇ seria A5E

Seria części:A5E (numeracja wewnętrznych części zamiennych Siemens)

Zastosowanie:Napędy przemysłowe Siemens, CNC i systemy automatyki

Kraj pochodzenia:Niemcy

Przegląd

A5E002268102 to płyta drukowana Siemens z części zamiennych, zidentyfikowana w ramach wewnętrznego systemu numeracji komponentów Siemens A5E.

Określenie A5E jest strukturalnym punktem odniesienia Siemens dla części zamiennych i części zamiennych, które są używane w całym jego przemysłowym napędzie, CNC, automatyce,i linii produktów elektroniki energetycznej obejmujących SINAMICS, SIMOVERT MASTERDRIVES, SIMODRIVE, MICROMASTER, SIMOREG i powiązane z nimi platformy automatyzacyjne.

Każda płyta lub podzespoł elektroniczny w produkcie napędowym lub automatycznym Siemens posiada unikalny numer referencyjny A5E, udokumentowany w wykazie części zamiennych urządzenia.A5E002268102 jest identyfikatorem jednego konkretnego wymiennego zespołu płyt w systemie Siemens.

Wykonuje on określoną funkcję, czy to jako deska sterująca, zespół sterownika bramy, źródło zasilania, deska interfejsu,lub funkcjonalnego podzbioru w obrębie napędu lub produktu automatycznego, dla którego jest on określony.

Siemens produkuje części zamienne A5E zgodnie z tymi samymi normami komponentów i procesami produkcji, co oryginalne płyty montowane w wytwarzanych urządzeniach.

Zastąpienie prawidłowym numerem części A5E przywraca system do tej samej specyfikacji jak nowy, przy użyciu tablicy zbudowanej zgodnie z tymi samymi wymaganiami jakościowymi co oryginał.

Główne specyfikacje

System części zamiennych strukturalnych Siemens

System numeracji A5E firmy Siemens zapewnia jeden jednoznaczny identyfikator każdego wymiennego elementu elektronicznego w jej portfolio produktów przemysłowych.W przypadku gdy napęd lub system automatyki wymaga wymiany deski, odpowiedni numer A5E znaleziony na wykazie części zamiennych w podręczniku serwisowym produktu lub na etykiecie zainstalowanej płyty jest ostatecznym odniesieniem do zamówienia.

System eliminuje niejednoznaczność: jeden numer, jedna płyta, niezależnie od tego, który produkt Siemens obsługuje.

A5E002268102 podlega tej konwencji.

Numer na etykiecie tablicy jest unikalną identyfikacją, odpowiadającą jednemu z konkretnych zespołów tablicy w systemie produkcyjnym Siemens.

W dokumentacji serwisowej urządzenia, w którym ta płyta jest zainstalowana, numer ten znajduje się w tabeli części zamiennych,odniesienia krzyżowe do fizycznego miejsca i funkcji deski w tym sprzęcie.

W przypadku zespołów konserwacyjnych zarządzających napędem lub instalacją automatyczną Siemens,rejestracja numerów A5E kluczowych wymiennych płyt w każdym zainstalowanym urządzeniu ?? pochodzących z podręcznika serwisowego urządzenia ?? jest dobrą praktyką konserwacyjną.

W przypadku wystąpienia usterki numer A5E płyty jest natychmiast dostępny do zamówienia bez konieczności uprzedniej identyfikacji typu płyty podczas aktywnej awarii.

Jakość i autentyczność

Autentyczne części zamienne Siemens A5E są produkowane na zatwierdzonych liniach produkcyjnych Siemens przy użyciu wykwalifikowanych komponentów,badane zgodnie z tymi samymi standardami jakości wyjściowej, co pierwotne płyty wyposażenia.

Numer A5E na etykiecie tablicy pozwala Siemens i upoważnionym dostawcom usług sprawdzić, czy tablicza jest prawdziwą zapasą Siemens, a nie podrobioną lub zastępstwem generycznym.

Generyczne substytuty mogą powierzchownie przypominać oryginał ̇ podobnej wielkości fizycznej, podobnego układu złącza ̇, ale mogą używać komponentów o niższej jakości, które nie spełniają oryginalnych wymagań termicznych, elektrycznych,lub specyfikacji niezawodności.

W środowisku napędu o dużej mocy, gdzie temperatury cyklują, hałas przełączania jest znaczący, a niezawodność jest krytyczna,różnica między autentyczną częścią zamienną A5E a zamienną można zmierzyć w latach życia.

W przypadku zastosowań kluczowych dla produkcji, w których nieplanowane przestoje są kosztowne, najbezpieczniejszym podejściem jest wykorzystanie autentycznych części zamiennych Siemens A5E.

A5E002268102, zamówiony za pośrednictwem łańcucha dostaw Siemens lub kwalifikowanego dystrybutora Siemens, posiada identyfikowalność i gwarancję jakości, którą oznacza numer A5E.

Praktyczne wytyczne w zakresie identyfikacji i zamówienia tablic A5E

Aby potwierdzić, że A5E002268102 jest prawidłowym zapasem dla określonego urządzenia,zlokalizować dany płyta w kabinecie napędu lub automatyki i odczytać numer części z etykiety płyty.

Jeśli na etykiecie znajduje się oznaczenie A5E002268102, jest to poprawne odniesienie do zamówienia.

Jeżeli etykieta tablicy nie jest czytelna lub tablica nie jest fizycznie dostępna,Wykaz części zamiennych w instrukcji obsługi zazwyczaj zorganizowany według lokalizacji na desce w wyposażeniu określi numer A5E dla każdego wymiennego podzespołu.

Internetowy portal części zamiennych Siemens umożliwia również weryfikację numeru A5E według typu urządzenia.

Obsługa ESD Protecting a Sensitive PCB

Tablica A5E002268102 zawiera elementy wrażliwe na rozładowanie elektrostatyczne. A single ESD event during board handling may not cause an immediate failure but can create a latent defect — a weak gate oxide or a reversed-biased junction that operates initially but fails prematurely in service.

W celu zapobieżenia temu zawsze należy obsługiwać deskę za pomocą homologowanego paska do nadgarstka ESD podłączonego do odpowiedniego punktu uziemienia.

Praca na przewodzącej lub rozpraszającej powierzchni roboczej Przechowywać płytę w oryginalnym przewodzącym opakowaniu antystatycznym do momentu montażu.

Podczas usuwania uszkodzonej płyty i montażu części zamiennej należy unikać bezpośredniego dotykania części składowej płyty lub jakichkolwiek odsłoniętych szpilów złącza.

Nawet w środowiskach, w których świadomość dotycząca ESD jest dobrze ugruntowana, warto wzmocnić tę praktykę. Uszkodzenia spowodowane ESD na szczeblu zarządu są powszechne i często błędnie przypisywane innym przyczynom.

Częste pytania

P1: Jak potwierdzić, że A5E002268102 jest prawidłową płytą dla mojego konkretnego napędu Siemens bez ryzyka nieprawidłowego zamówienia?

Zlokalizować instrukcję obsługi lub dokumentację części zamiennych dla konkretnego modelu napędu i numeru seryjnego.Wykaz części zamiennych identyfikuje każdą wymienną płytę za pomocą numeru A5E i jej lokalizacji w napędzie.

Przeprowadź odniesienie krzyżowe na etykiecie zainstalowanej płyty z pozycją w wykazie części zamiennych.

Jeżeli dokumentacja napędu nie jest dostępna, wsparcie techniczne Siemens może potwierdzić prawidłowy numer A5E przy użyciu oznaczenia typu napędu i numeru seryjnego.

Pytanie 2: Płyty zostały uszkodzone podczas awarii ̇ przełomu dostaw. A5E002268102 zostanie wymieniony. Czy przed ponownym uruchomieniem napędu należy sprawdzić inne płyty?

Po zastąpieniu A5E002268102sprawdź inne deski w napędzie pod kątem oznakowania uszkodzenia przez napięcie , ślady poparzeń na komponentach lub wybrzuszone kondensatory.

Jeżeli przewyższenie było znaczące, należy sprawdzić kondensatory prądu stałego (miarkowanie pojemności i ESR) oraz wszelkie inne deski podłączone bezpośrednio do szyn zasilających.

Należy również zbadać i w razie potrzeby poprawić ochronę przed przewyższeniami prądu przy wejściu zasilania do szafki napędowej.

P3: Czy A5E002268102 jest dostępny jako nowa część czy tylko jako odnowiona część zapasowa?

Dostępność zależy od stanu cyklu życia platformy produktu Siemens, która wykorzystuje tę płytę.A5E002268102 może być dostępny jako nowy w Siemens lub u upoważnionych dystrybutorów.

W przypadku wycofanych z produkcji platform dostępne są nowe stare zapasy oraz sprawdzone odnowione płyty z rynku części zamiennych elektroniki przemysłowej.

Odnowione deski od renomowanych dostawców specjalistycznych są funkcjonalnie równoważne nowym i stanowią opcję opłacalną, gdy nowy zapas nie jest dostępny.

P4: Co powoduje awarię płyt z serii A5E w normalnej eksploatacji przemysłowej, z wyłączeniem zdarzeń z nadwyżką?

Najczęstszymi naturalnymi trybami awarii w deskach sterujących napędem są: degradacja kondensatora elektrolitycznego (kondensator wyschnie w ciągu wielu lat cyklu termicznego, tracąc pojemność i zwiększając ESR);zmęczenie złączy lutowych (cyklizm termiczny powoduje mikro-pęknięcia w złączach lutowych SMD, w końcu wytwarzając przerywane lub trwałe otwarte obwody); oraz zablokowanie komponentów CMOS lub degradacja tlenków spowodowana kumulacyjnym narażeniem na ESD podczas konserwacji przez wiele lat.

Upadki desek przypisywane "nagłej śmierci" są często wynikiem tych powolnych procesów degradacji, które osiągają próg, w którym deska wydawała się być w porządku, dopóki tego nie zrobiła.

P5: Czy urządzenie A5E002268102 można naprawić na poziomie części zamiast wymienić, jeśli tylko jedna część jest widocznie uszkodzona?

Naprawa na poziomie płyty jest technicznie możliwa dla niektórych płyt A5E.lub uszkodzony varistor może zostać zastąpiony przez wykwalifikowanego technika elektronicznego z odpowiednim sprzętem.

Jednakże naprawa na poziomie komponentów wymaga schematycznego dostępu (często ograniczonego), określonego pozyskiwania komponentów i możliwości ponownej obróbki drobnych komponentów SMD bez uszkodzenia sąsiednich urządzeń.

Dla większości zespołów konserwacyjnych zastąpienie pełnej pensji A5E002268102 jest bardziej praktyczne i daje znany dobry wynik.

Naprawa części może być opłacalna, jeśli płyta jest w długim czasie, jeśli sposób awarii jest wyraźnie określony lub jeśli dostępna jest specjalistyczna usługa napędowa.
