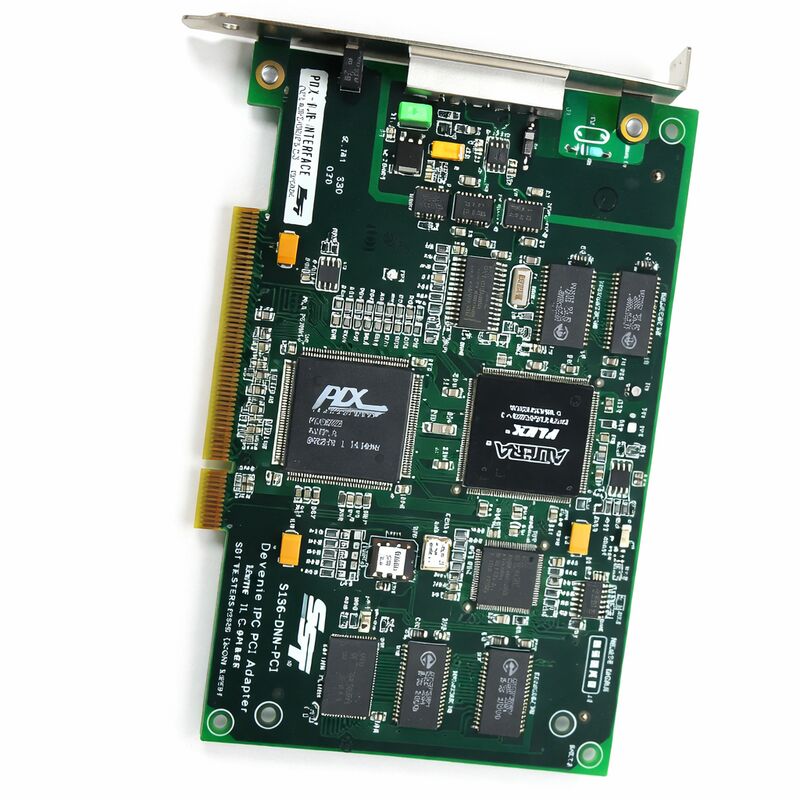

5136-D N P SST 5136-D N P PŁATA OBŁOKOWA

Karta interfejsu DeviceNet 5136-DNP

Trzeci model jest najbardziej niejednoznaczny z trzech, ponieważ w przesłanej liczbie brakuje sufiksu. Publiczne wykazy konsekwentnie pokazują 5136-DNP jako rodzina kart interfejsu DeviceNet, z wersjami takimi jak 5136-DNP-PCI, 5136-DNP-CPCI, 5136-DNP-104, 5136-DNP-ISA i 5136-DNP-VME-4.

We wszystkich tych wariantach wspólna funkcja jest taka sama: połączenie komputera hosta lub platformy magistrali z siecią DeviceNet.

To odróżnia rodzinę 5136-DNP od standardowej płyty sterującej. Jest to produkt interfejsu komunikacyjnego, a kluczowym punktem wyboru jest nie tylko nazwa rodziny bazowej, ale także sufiks formatu magistrali.

Publiczna dokumentacja wersji PCI stwierdza, że łączy ona komputer z magistralą PCI z DeviceNet, obsługuje 125, 250 i 500 Kbaud i wykonuje protokół DeviceNet w sprzęcie.

Inne publiczne wykazy pokazują tę samą rodzinę w wersjach CompactPCI, ISA, PC/104 i VME.

Potwierdzone dane produktu

Obszary zastosowań

Rodzina 5136-DNP jest używana wszędzie tam, gdzie platforma hosta musi komunikować się z siecią DeviceNet. Publiczne wykazy wersji PCI i CompactPCI opisują zastosowania takie jak interfejs operatora i HMI, sterowanie oparte na PC i emulacja I/O, co czyni tę rodzinę kart praktycznym rozwiązaniem dla systemów przemysłowych wymagających warstwy komunikacyjnej komputer-DeviceNet.

W rzeczywistych scenariuszach instalacji rodzina ta jest zazwyczaj używana w projektach komunikacji przemysłowych PC, monitorowaniu maszyn opartym na DeviceNet, integracji HMI i systemach sterowania wymieniających dane z urządzeniami terenowymi przez DeviceNet. Dokładne zastosowanie zależy od sufiksu, ponieważ wersja PCI, CompactPCI, ISA lub PC/104 musi pasować do już używanej platformy hosta.

FAQ

P1. Jaki to typ karty 5136-DNP?
5136-DNP to rodzina kart interfejsu DeviceNet. Publiczne wykazy identyfikują wiele jej wersji, w tym warianty PCI, CompactPCI, PC/104, ISA i VME, wszystkie skoncentrowane na komunikacji DeviceNet.

P2. Co robi ta karta w systemie?
Jej rolą jest połączenie platformy hosta z siecią DeviceNet. Publiczne strony produktów dla wersji PCI i CompactPCI opisują ją jako kartę łączącą komputer z magistralą z DeviceNet, z zastosowaniami obejmującymi interfejs operatora i HMI, sterowanie PC i emulację I/O.

P3. Co należy sprawdzić przy wyborze karty 5136-DNP?
Pierwszą rzeczą do potwierdzenia jest sufiks, ponieważ 5136-DNP samo w sobie nie wystarcza do identyfikacji formatu magistrali. Wersja PCI nie jest wymienna z wersją CompactPCI, ISA, PC/104 ani VME, mimo że nazwa rodziny jest podobna. Następnie należy potwierdzić wymagania docelowej sieci DeviceNet i platformę hosta, na której zainstalowana jest karta.

P4. Jak należy interpretować kluczowe specyfikacje?
Dla wersji PCI publiczne wykazy pokazują 33 MHz, 32-bitowe PCI, mikroprocesor AM186EM 40 MHz, 256K RAM, 256K współdzielonej pamięci RAM i obsługę szybkości DeviceNet 125, 250 i 500 Kbaud. Te dane są przydatne tylko wtedy, gdy zainstalowana karta jest konkretnie wersją 5136-DNP-PCI; nie należy ich automatycznie przenosić do innych wariantów z sufiksem.

P5. Co jest najważniejsze do potwierdzenia przed wymianą?
Przed wymianą należy potwierdzić pełny sufiks na etykiecie płyty, typ magistrali hosta i wymaganą rolę DeviceNet w istniejącym systemie. W ramach tej rodziny najczęstszym błędem przy wyborze jest dopasowanie funkcji DeviceNet przy pominięciu fizycznego formatu magistrali.
