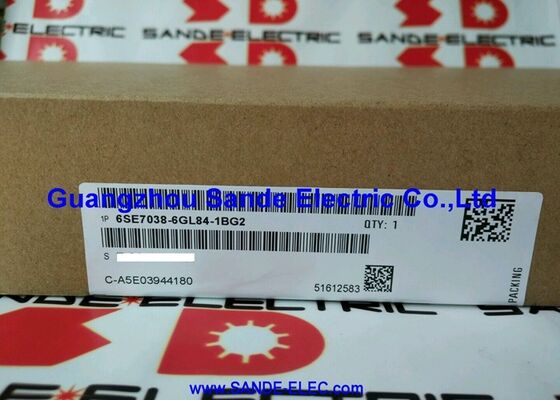

NOWA WERZJA SIEMENS INVERTER IVI BOARD 6SE7038-6GL84-1BG2 6SE70386GL841BG2 6SE7O38-6GL84-1BG2 6SE7 038-6GL84-1BG2

6SE7038-6GL84-1BG2∙ Siemens SIMOVERT Masterdrives IVI Inverter Interface Board ∙ Fiber Optic / 380 ∙ 690V 3AC / 0,2 kg

Interfejs napięcia inwertera w architekturze MASTERDRIVES

6SE7038-6GL84-1BG2 to płyta IVI (Inverter Voltage Interface) typ zdefiniowanego modułu w ramach wewnętrznej architektury SIMOVERT MASTERDRIVES.IVI zapewnia warstwę interfejsu sygnału pomiędzy jednostką sterującą napędem a etapem zasilania (przełącznik/przełącznik sprzętowy):

Rozdzielenie poleceń bramy:The IVI receives PWM switching commands from the MASTERDRIVES control unit and routes them to the appropriate IGBT or thyristor gate driver boards (IGD modules) — distributing the firing commands to the power semiconductors.

Router zwrotnego napięcia:The IVI collects DC bus voltage and AC supply voltage feedback signals from the power stage and presents them to the control unit in the standardised signal format required by the MASTERDRIVES regulation firmware.

Izolacja światłowodowa:6SE7038-6GL84-1BG2 wykorzystuje łącza łączności światłowodowej Zapewnia to izolację galwaniczną pomiędzy elektroniką sterowania a wysokonapięciowym etapem zasilania, a także zapewnia odporność EMC na hałas przełączania generowany przez wysokiej mocy tranzystory IGBT w klasie napędu 6SE7038-6GL84.

Główne specyfikacje

Poziom objętości wielo napięcia: 380 V do 690 V

Płyty 6SE7038-6GL84-1BG2 IVI są zatwierdzone do stosowania w trzech klasach napięć:

380 ̊460 V prądu przemiennego:Standardowy europejski i północnoamerykański zakres napięć przemysłowych obsługujący większość instalacji MASTERDRIVES.

500 ̊575 V prądem prądowym:Zakres średniego napięcia obejmujący północnoamerykańskie i niektóre przemysłowe systemy zasilania podwyższonym napięciem oraz normy skandynawskie (500 V) i niektóre międzynarodowe standardy zasilania.

660 ∼ 690 V prądu przemiennego:Zakres wysokonapięciowy w przemyśle obsługujący europejskie instalacje, w których zasilanie prądem przemiennym 660 V lub 690 V zmniejsza straty dystrybucyjne dla napędów o dużej mocy,powszechne w dużych zakładach przemysłowych i zastosowaniach morskich i morskich.

Jedny typ płyty IVI obejmujący wszystkie trzy klasy napięć upraszcza zapasy części zamiennych dla instalacji wielo napięciowych.

Scenariusze zastosowania

Ułomność deski IVI w dużych podwoziach MASTERDRIVES:Instalacja 6SE7038-6GL84 MASTERDRIVES wywołuje usterki w komunikacji z napędem bramki.6SE7038-6GL84-1BG2 jest wskazany jako usterka deski/Zastąpienie przywraca prawidłowe polecenie i informacje zwrotne.

Planowana konserwacja MASTERDRIVES:W zakładach obsługujących napędy podwozia 6SE7038-6GL84 znajduje się zapasowy napęd 6SE7038-6GL84-1BG2 umożliwiający szybkie naprawianie usterek, aby uniknąć długich przestojów w dużych napędach produkcyjnych.

Częste pytania

P1: Jaka jest rola komunikacji światłowodowej w 6SE7038-6GL84-1BG2?

Połączenia światłowodowe zastępują miedziane ścieżki sygnału, które w przeciwnym razie przenosiłyby polecenia bramki i informacje zwrotne między elektroniką sterowania a etapem zasilania.przełącznik IGBT o dużej mocy generuje przejściowe napięcie (dV/dt), które mogłyby dopasować znaczące zakłócenia do miedzianych przewodów sygnałowychKable światłowodowe przenoszą impulsy światła, a nie sygnały elektryczne, więc są odporne na zakłócenia elektromagnetyczne.Połączenia światłowodowe zapewniają również całkowitą izolację galwaniczną między niskiego napięcia elektroniki sterowania i wysokiego napięcia prądu stałego.

P2: Czy 6SE7038-6GL84-1BG2 zastępuje wariant IVI BG0 (6SE7038-6GL84-1BG0)?

BG0 i BG2 są różnymi wariantami IVI dla tej samej serii napędów 6SE7038-6GL84.Czy BG2 może zastąpić BG0 zależy od tego, czy istnieją różnice sprzętowe lub oprogramowania układowego między wariantami, które wpływają na kompatybilność. Przed wymianą należy potwierdzić z odpowiedniej dokumentacji części zamiennych SIMOVERT MASTERDRIVES.

P3: Jakie alarmy MASTERDRIVES wskazują na awarię 6SE7038-6GL84-1BG2 IVI?

IVI board faults produce alarm codes related to fiber optic communication errors between the control unit and the power stage — typically hardware alarms appearing at drive enable indicating loss of gate command or feedback signal on one or more fiber channelsRóżnią się one od usterek w etapie zasilania (które generują alarmy o nadprężeniu lub napięciu przycisku) i usterek w jednostce sterującej (które generują alarmy oprogramowania lub parametrów).Sprawdź kabły światłowodowe i złącza są nietknięte przed potępienie IVI tablicy.

P4: Jakie środki ostrożności stosuje się podczas wymiany 6SE7038-6GL84-1BG2?

Wyizoluj i odblokuj zasilacz do podwozia MASTERDRIVE. The 6SE7038-class drives have large DC bus capacitors that retain dangerous voltage after mains isolation — follow the MASTERDRIVES maintenance manual's full discharge procedure and verify DC bus voltage is below 50V before accessPłyta IVI waży 0,2 kg i obsługuje tylko napięcia poziomu sygnału podczas pracy, ale jest fizycznie umieszczona w obudowie napędowej w pobliżu komponentów wysokiego napięcia.Obsługa z zastosowaniem środków ostrożności antystatycznych.

P5: Czy wymiana 6SE7038-6GL84-1BG2 wpływa na parametry napędu MASTERDRIVES?

Parametry napędu są przechowywane w układzie sterującym MASTERDRIVES, a nie w płytce IVI. Wymiana płyty IVI nie wpływa na przechowywane dane silnika, ustawienia prędkości lub parametry pętli sterującej.Po zainstalowaniu deski zamiennej i weryfikacji prawidłowego połączenia światłowodowego, potwierdzić, że napęd zakończył samodzielne badanie i że komunikacja z etapem zasilania została przywrócona przed ponownym uruchomieniem napędu przy zmniejszonym obciążeniu.
