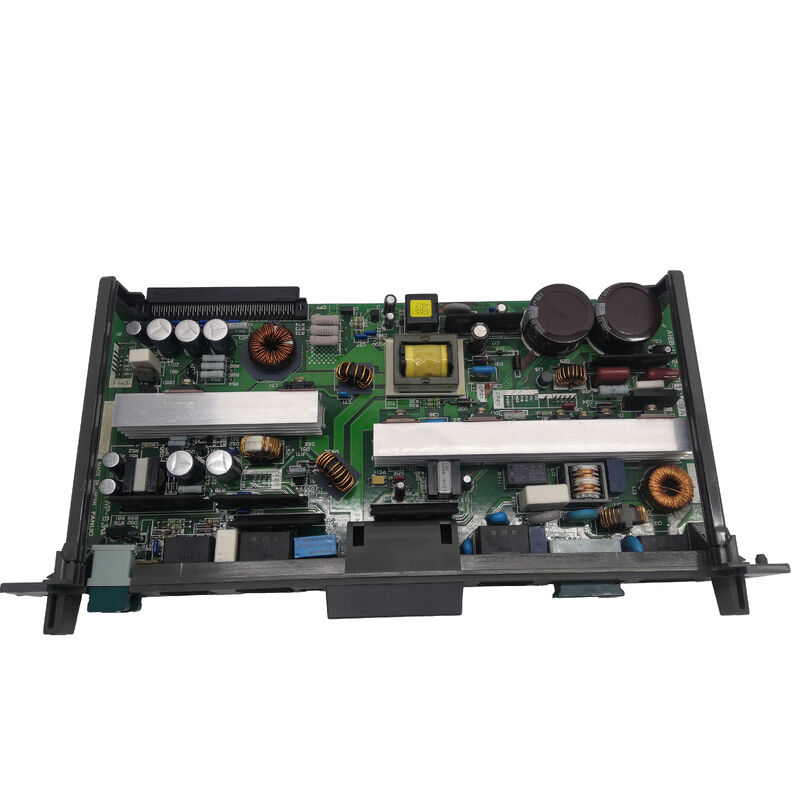

Fanuc zasilacz napędu sterowania PCB CNC płyty obwodów A16B-1212-0901

FANUC A16B-1212-0901

Zasilanie A1

A16B-1212-0901 to jednostka zasilania C1 typu A1, która mieści się w dwuprzewodowym stojaku głównym urządzeń sterujących FANUC serii 16 i 18 ¢ kompaktowego formatu sterującego stosowanego na przetworach, centrach obróbki,i EDM zbudowane wokół tych generacji kontrolerów/Siedzi na półce obok głównej płyty CPU i płyty I/O, /i zasila wszystkie płyty w tej półce.

Zasilanie to posiada wbudowaną jednostkę wejściową/wyjściową ‡ zintegrowany obwód przekaźnika mocy wejściowej, który zarządza sekwencją włączania i wyłączania mocy CNC.Relaj interlock między zewnętrznym obwodu awaryjnego zatrzymania i CNC wewnętrznego zasilania na logiki przebiega przez to urządzenie.

Akumulacja zapasowa jest fizycznie wewnątrz tego PSUBateria ta utrzymuje dane SRAM na głównej płycie CPU (parametry CNC, programy, przesunięcia narzędzi) za każdym razem, gdy CNC jest wyłączony.Ma to bezpośrednie konsekwencje dla wymiany: jeśli A16B-1212-0901 zostanie usunięty z półki na okres dłuższy niż około 30 minut, akumulator nie będzie mógł już zasilania pamięci SRAM na płycie CPU, a zapisane dane mogą zostać utracone.Pozostawić oryginalną jednostkę zainstalowaną do momentu, gdy zamiennik będzie gotowy do montażuJeżeli przed przybyciem urządzenia zasilanie zostało wyłączone przez dłuższy czas, przed uruchomieniem maszyny należy sprawdzić, czy dane CNC z bieżącego zapisu zapasowego są nadal nienaruszone.

Główne specyfikacje

Wskazanie błędu i lokalizacja bezpiecznika

Dwie diody LED na przedniej stronie zasilania zapewniają natychmiastowy stan:

PKB (zielony):Oświetla się, gdy moc wejściowa prądu przemiennego znajduje się w CP1.

Czerwona dioda LED:Oświetla się, gdy źródło zasilania wykryje usterkę wewnętrzną.Ta dioda LED włączona z PIL również wskazuje, że źródło zasilania otrzymuje prąd AC, ale ma usterkę wewnętrzną the PSU wymaga wymiany lub naprawy.

Dodatkowe bezpieczniki chronią 9" wyjście CRT/LCD (F3) i moc jednostki I/O (F4).Akumulator stosowany w niniejszym ZPS jest A98L-0031-0012 nie jest włączony do urządzenia i musi zostać zamówiony oddzielnie, jeśli istniejąca bateria zostanie wyczerpana.

Częste pytania

P1: Dlaczego oryginalny A16B-1212-0901 musi pozostać zainstalowany do czasu przybycia nowego?

Bateria zapasowa SRAM znajduje się fizycznie wewnątrz tego zasilania.i CNC parametry i dane programu mogą zostać utracone w ciągu 30 minutUtrzymuj oryginał na miejscu, dopóki nie będziesz gotowy do natychmiastowego zamontowania zamiennika.

P2: zielone światło LED PIL jest wyłączone, a CNC nie włącza się.

PIL off oznacza brak prądu przemiennego na wejściu do zbiornika zasilania. Przed założeniem uszkodzonego zbiornika zasilania, sprawdź przychodzące napięcie prądu przemiennego w CP1 za pomocą licznika. Sprawdź bezpiecznik wejściowy F1 (Daito GP75).Jeśli napięcie prądu przemiennego jest obecne, a bezpiecznik jest nietknięty, ale PIL pozostaje wyłączony, układ wejściowy jednostki przesyłowej uległ awarii i jednostka wymaga naprawy lub wymiany.

P3: Które urządzenia sterujące FANUC są kompatybilne z A16B-1212-0901?

Jednostka jest wyposażona w urządzenia sterujące pierwszej generacji FANUC serii 16 i 18 w modelach A i B: 16-MA, 16-MB, 16-TA, 16-TB, 16-W, 18-MA, 18-MB, 18-TA, 18-TB, 18-MC i 18-TC.Niektóre sterowniki robotów R-J używają również tego źródła zasilaniaWyposażony jest w konfigurację kompaktowej półki z dwoma gniazdami, a nie w większe półki z wieloma gniazdami stosowane w konfiguracjach CNC o wyższej wydajności.

P4: Jaką baterię używa A16B-1212-0901 i jak często należy ją wymieniać?

Numer części akumulatora to A98L-0031-0012 i nie jest zawarty w zestawie zasilania.Zmiana baterii z CNC włączonym, jeśli to możliwe, aby uniknąć utraty danych SRAM .

P5: Czy A16B-1212-0901 można naprawić, czy trzeba go wymienić?

Powszechne punkty awarii obejmują kondensatory filtrów wyjściowych prądu stałego, komponenty etapu wyprostowania i przekaźnik w jednostce I / P.Naprawiona jednostka od specjalisty z weryfikacją badań na pełnym obciążeniu na działającym urządzeniach sterujących FANUC 16/18 jest niezawodną i ekonomiczną alternatywą dla zamówienia urządzenia zastępczego.
