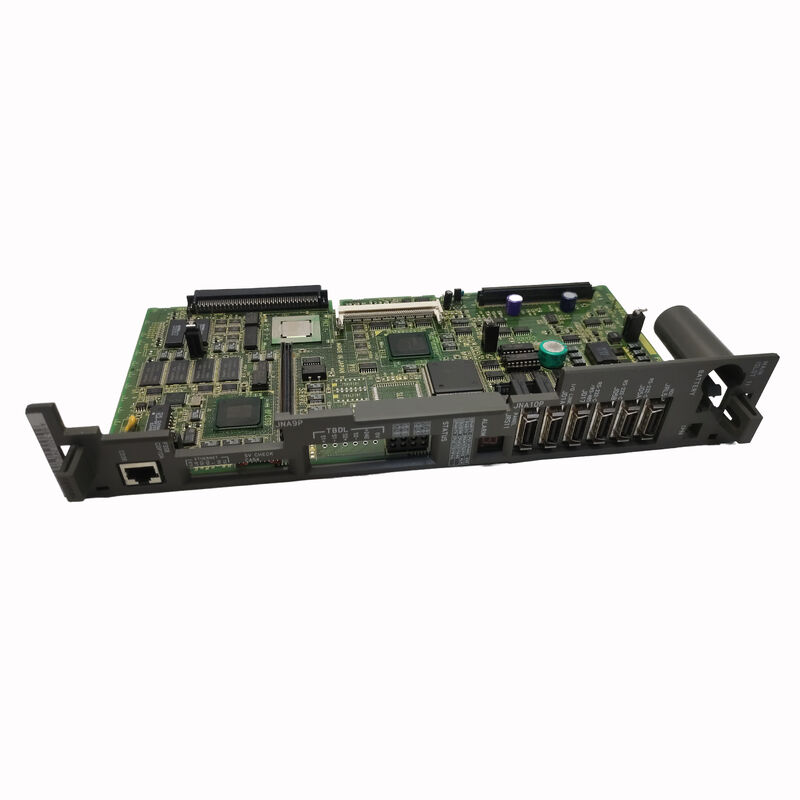

Fanuc A16B-3200-0490 PC Board A16B32000490 A16B-32OO-O49O

FANUC A16B-3200-0490 | Główna płyta CPU — Płyta główna CNC serii 0i-B, rodzina A16B-3200, PMC-SB7, sterowanie wieloosiowe, architektura modułów plug-in, Japonia

Przegląd

Płyta FANUC A16B-3200-0490 to główna płyta CPU — płyta główna — sterowania CNC serii i firmy FANUC. W fizycznej architekturze systemu CNC FANUC jest to centralna płyta, z którą wszystko inne w szafie sterowniczej się łączy lub od niej zależy.

Wzmacniacze serwo komunikują się z tą płytą za pośrednictwem magistrali światłowodowej FSSB. Płyta wyświetlacza (np. A20B-3300-0091) jest podłączana do gniazd na tej płycie. Program drabinkowy PMC (program PLC maszyny) jest wykonywany na procesorze zamontowanym na tej płycie.

Klawisze MDI panelu operatora wysyłają swoje sygnały do tej płyty. Krótko mówiąc: A16B-3200-0490 to centrum nerwowe CNC.

Zrozumienie rodziny A16B-3200 wymaga zrozumienia systemu modułów plug-in płyty.

Ogólna płyta A16B-3200-0490, bez modułów SMD, zawiera procesor, złącza magistrali, obwody zasilania, tablicę diod LED diagnostycznych i stały sprzęt.

Tym, co czyni płytę specyficzną dla maszyny, jest zestaw modułów SMD podłączonych do niej:

Moduły FROM (Flash ROM) przechowują oprogramowanie systemu CNC — system operacyjny FANUC, oprogramowanie układowe sterowania ruchem i wszelkie opcje oprogramowania (opcja graficzna, opcja DNC, kompilacja programu drabinkowego PMC itp.) zakupione przez producenta obrabiarki.

Bez odpowiednich modułów FROM płyta nie ma systemu operacyjnego i nie może się uruchomić.

Moduły SRAM przechowują dane zasilane bateryjnie, które zmieniają się podczas pracy maszyny — parametry CNC (wartości luzów, wzmocnienia serwo, limity osi, prędkości posuwu), programy części, tabele korekcji narzędzi, dane PMC i przesunięcia współrzędnych roboczych.

SRAM jest najcenniejszym magazynem danych w maszynie, ponieważ zawiera skumulowane dane konfiguracyjne i produkcyjne, które zapewniają prawidłowe działanie maszyny. Żywotność baterii SRAM wynosi zazwyczaj 2–5 lat.

Moduły DRAM zapewniają pamięć roboczą do wykonywania programów — aktywną przestrzeń roboczą CNC podczas pracy.

Kluczowe specyfikacje

Rodzina A16B-3200 — Warianty płyt i ich generacje

Seria A16B-3200 obejmuje wiele generacji CNC FANUC, przy czym każda generacja i podseria ma specyficzny sufiks z ostatnich czterech cyfr.

Numer -0490 umieszcza tę płytę w generacji 0i-B, blisko spokrewnioną z -0491 (która jest potwierdzona jako główna płyta 0i-TB z PMC-SB7). Zarówno -0490, jak i -0491 należą do tej samej generacji projektowej — mają tę samą podstawową architekturę, akceptują ten sam typ modułów SMD i uruchamiają logikę drabinkową PMC-SB7.

Wcześniejsze generacje w rodzinie A16B-3200 (takie jak -0190 dla serii 16C, -0090 dla 16B) są mechanicznie podobne, ale nie są kompatybilne programowo.

Moduły SMD z płyty 16C nie mogą działać na płycie 0i-B i odwrotnie. Weryfikacja numeru części w odniesieniu do konkretnej maszyny i serii CNC jest niezbędna przed zamówieniem jakiegokolwiek wariantu A16B-3200.

Dlaczego główna płyta CPU ulega awarii — i jak to rozpoznać

Awarie głównej płyty CPU należą do rzadszych trybów awarii w systemach CNC FANUC — są zaprojektowane do długiej żywotności, a większość maszyn napotyka wiele awarii płyty napędu wrzeciona, płyty serwo i zasilacza, zanim główna płyta ulegnie awarii.

Gdy główna płyta ulegnie awarii, objawy są zazwyczaj charakterystyczne:

Całkowity brak rozruchu: CNC włącza się, wentylatory chłodzące działają, wzmacniacze serwo inicjalizują się, ale wyświetlacz panelu operatora pozostaje pusty i nie jest możliwy ruch osi.

Sterowanie wydaje się martwe.

Ten objaw występuje również w przypadku uszkodzenia modułu FROM lub awarii baterii SRAM, dlatego ważne jest systematyczne diagnozowanie.

Niestabilne błędy sterowania: Losowe alarmy pojawiające się w nieprzewidywalnych odstępach czasu, zwłaszcza te, które znikają po cyklu zasilania, mogą wskazywać na marginalny komponent na głównej płycie — zazwyczaj kończący się kondensator elektrolityczny lub element IC poddany obciążeniu cieplnemu na granicy jego specyfikacji roboczej.

Alarm baterii SRAM z utratą danych: Jeśli bateria SRAM się wyczerpie i dane zostaną utracone, płyta nie jest uszkodzona — ale moduł SRAM i bateria wymagają wymiany, a dane muszą zostać ponownie załadowane z kopii zapasowej.

Jest to najczęstszy scenariusz mylony z awarią płyty.

Awaria po konkretnym zdarzeniu: Uderzenie pioruna, przepięcie sieciowe lub poważne zdarzenie nadprądowe w szafie elektrycznej maszyny może nieodwracalnie uszkodzić główną płytę.

W takich przypadkach awaria płyty jest pewna, a wymiana bez naprawy jest właściwą ścieżką.

Wymiana A16B-3200-0490 — co należy przygotować

Wymiana głównej płyty jest znaczącym wydarzeniem konserwacyjnym — dotyka najbardziej krytycznych danych i konfiguracji w maszynie. Przed wymianą płyty należy mieć przygotowane następujące rzeczy:

Wszystkie parametry CNC zarchiwizowane na zewnętrznym źródle (karta pamięci, RS-232, Ethernet, jeśli dostępny).

Program drabinkowy PMC zarchiwizowany osobno.

Wszystkie programy części zarchiwizowane. Dane korekcji narzędzi i roboczych zarejestrowane lub zarchiwizowane. Potwierdzona identyfikacja modułu SRAM i FROM (numery części modułów, wersja oprogramowania układowego w FROM).

Po zainstalowaniu płyty zamiennej: przenieś oryginalne moduły FROM i SRAM ze starej płyty na nową (jeśli moduły są sprawne).

Jeśli moduł FROM jest uszkodzony (uniemożliwiając rozruch), wymagane są nowe moduły FROM załadowane odpowiednim oprogramowaniem systemowym od producenta obrabiarki lub serwisu FANUC.

Po rozruchu ponownie załaduj wszystkie parametry z kopii zapasowej. Przed oddaniem maszyny do produkcji zweryfikuj ruch osi, działanie wrzeciona i funkcję PMC.

Często zadawane pytania

P1: Czy moduł SRAM z uszkodzonej płyty można przenieść na zamienną A16B-3200-0490, aby przywrócić wszystkie dane maszyny?

Tak, jeśli sam moduł SRAM nie jest uszkodzony. Jeśli oryginalna płyta uległa awarii z powodu lokalnego uszkodzenia (uszkodzony procesor, uszkodzona sekcja zasilania), podczas gdy moduł SRAM pozostał elektrycznie nienaruszony, przeniesienie SRAM na płytę zamienną przywraca wszystkie parametry, programy części, korekcje i dane PMC w jednym kroku.

Włącz płytę zamienną z przeniesionymi modułami SRAM i FROM, a maszyna powinna uruchomić się z oryginalną konfiguracją.

Jeśli bateria SRAM wyczerpała się przed lub w trakcie awarii płyty, dane mogły zostać utracone — kopia zapasowa staje się wtedy niezbędna.

P2: Po wymianie płyty sterowanie CNC wyświetla komunikat „SYSTEM ALARM 911” lub „920”. Co one oznaczają?

Alarm 911 (błąd parzystości DRAM) i 920 (błąd parzystości SRAM) wskazują na błędy pamięci.

Po wymianie głównej płyty te alarmy zazwyczaj pojawiają się, jeśli: moduł DRAM nie jest w pełni osadzony w swoim gnieździe (należy go mocno osadzić); bateria modułu SRAM jest wyczerpana i dane są uszkodzone (wymienić baterię, ponownie załadować z kopii zapasowej); lub występuje rzeczywista awaria sprzętowa modułu DRAM/SRAM (przetestować z działającym modułem).

Te alarmy niekoniecznie wskazują na wadliwą płytę zamienną — wskazują na problem z systemem pamięci, który często jest rozwiązywany przez prawidłowe osadzenie modułu i ponowne załadowanie danych.

P3: Ile osi może kontrolować A16B-3200-0490 i czy jest to określone przez płytę, czy przez oprogramowanie?

Fizyczna płyta zapewnia połączenia magistrali dla modułów sterowania osiami, ale liczba aktywowanych osi jest określana przez rejestrację opcji oprogramowania w module FROM — a nie przez sprzęt płyty.

Płyta A16B-3200-0490 z zarejestrowaną odpowiednią opcją osi może kontrolować do maksymalnej liczby obsługiwanej przez dane sterowanie CNC (zazwyczaj 4 osie dla serii 0i).

Dodanie osi do istniejącej maszyny wymaga aktywacji opcji rozszerzenia osi w oprogramowaniu systemowym, a nie wymiany głównej płyty.

P4: Czy A16B-3200-0490 można naprawić na poziomie płyty, czy jedyną opcją jest wymiana?

Naprawa na poziomie płyty jest możliwa w specjalistycznych centrach serwisowych FANUC. Typowe elementy napraw na głównych płytach A16B-3200 obejmują: wymianę kondensatorów elektrolitycznych (najczęstsza awaria związana z wiekiem), wymianę poszczególnych układów scalonych uszkodzonych przez ESD lub przepięcie, naprawę uchwytu baterii i renowację złączy.

Naprawa jest opłacalna, gdy awaria płyty jest spowodowana lokalnym uszkodzeniem komponentu, a nie ogólnym uszkodzeniem PCB (przepalone ścieżki, pęknięty podkład) z powodu poważnego zdarzenia elektrycznego.

Renomowane centrum serwisowe przetestuje płytę na stanowisku testowym FANUC po naprawie, potwierdzając pełną funkcjonalność przed zwrotem.

P5: Co to jest bateria SRAM na głównej płycie i jak często należy ją wymieniać?

Bateria SRAM to ogniwo litowe (zazwyczaj pastylka 3V lub litowa AA, w zależności od konfiguracji uchwytu baterii na konkretnym wariancie płyty), które zasila moduł SRAM, gdy maszyna jest wyłączona, zachowując wszystkie zapisane dane.

FANUC określa interwał wymiany wynoszący około 1 roku, chociaż w praktyce wiele baterii działa 2–5 lat w temperaturze pokojowej, zanim napięcie spadnie poniżej minimalnego poziomu podtrzymania SRAM.

CNC generuje alarm niskiego poziomu baterii (zazwyczaj ALM 7001 lub podobny), gdy napięcie spadnie poniżej progu ostrzegawczego — należy natychmiast zareagować na ten alarm, ponieważ utrata danych następuje, gdy bateria osiągnie zero.

Wymiana baterii powinna być przeprowadzona przy włączonej maszynie (aby SRAM pobierał zasilanie podczas wymiany), aby zapobiec utracie danych podczas procedury.
