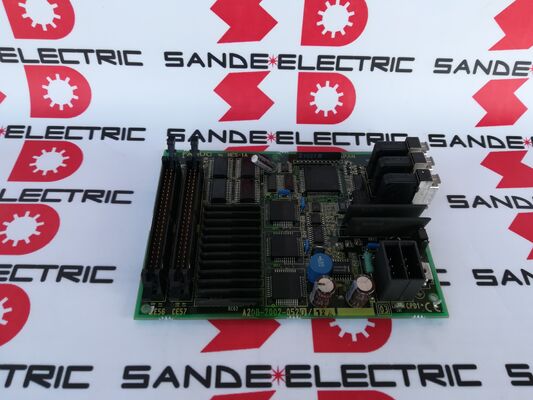

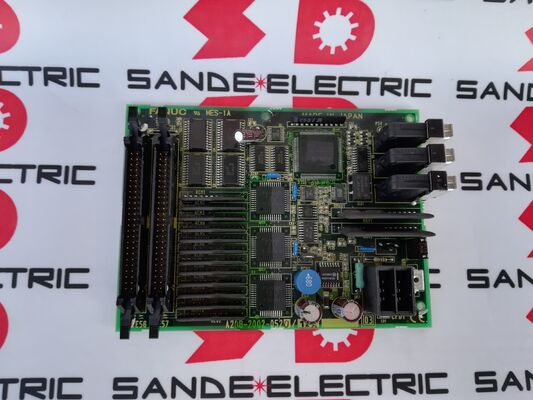

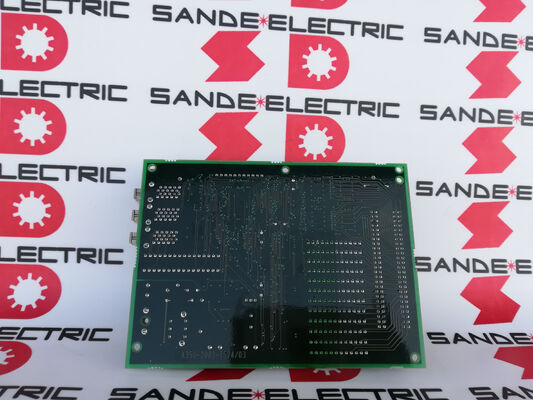

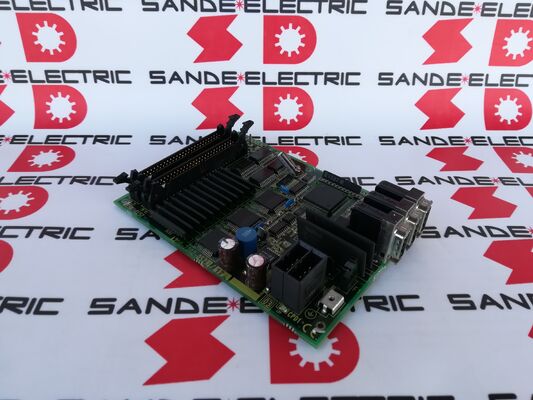

1PC Używany panel kierowcy GE Fanuc A20B-2002-0520 W dobrym stanie A20B20020520 A2OB-2OO2-O52O

A20B-2002-0520 | Płytka we/wy panelu operatora serii FANUC 16i / 18i — interfejs 48 DI / 32 DO / MPG / płyta panelu operatora

We/wy panelu operatora — co łączy ta płyta

Każda maszyna CNC posiada panel operatora — interfejs sprzętowy pomiędzy operatorem maszyny a systemem CNC. Na panelu operatorskim znajdują się:

Wejścia (DI = 48):Przyciski (start cyklu, wstrzymanie posuwu, zatrzymanie awaryjne), przełączniki wyboru trybu (automatyczny, MDI, impulsowanie, uchwyt), przełączniki obrotowe do ręcznego sterowania (prędkość posuwu, prędkość szybka, prędkość wrzeciona), przyciski kierunkowe impulsowania osi i klawisze specyficzne dla funkcji przypisane przez producenta obrabiarki.

Wyjścia (DO = 32):Lampki kontrolne na panelu, lampki stanu pracy (wrzeciono włączone, włączone chłodziwo, wstrzymanie posuwu aktywne, wskaźnik alarmu), podświetlenie informacji zwrotnej o trybie i wszelkie inne sygnały stanu maszyny kierowane do widocznych wskaźników na stanowisku operatora.

A20B-2002-0520 odczytuje wszystkie 48 wejść przełączników i steruje jednocześnie wszystkimi 32 wyjściami lamp/wskaźników, tworząc kompletny interfejs elektryczny pomiędzy fizycznymi elementami sterującymi operatora a logiką drabinkową PMC systemu CNC.

Kluczowe dane techniczne

A20B-2002-0520 vs A20B-2002-0521 — Wyróżnienie MPG

Wariant 0521 to wersja bez interfejsu MPG. Obie płyty zapewniają tę samą pojemność 48 DI / 32 DO I/O dla panelu operatora. Różnica polega na jednej funkcji:

A20B-2002-0520:Bardziej wypełniona płytka drukowana — zawiera złącze MPG i powiązany z nim obwód interfejsu. Właściwa płytka do paneli operatorskich, gdzie elektroniczne kółko ręczne łączy się z CNC.

A20B-2002-0521:Mniej zaludnione — nie ma sekcji złącza MPG. Używane, gdy na panelu operatora maszyny nie jest zamontowany MPG lub gdy MPG łączy się poprzez oddzielny interfejs, a nie poprzez kartę we/wy panelu operatora.

Zamontowanie A20B-2002-0521 w maszynie korzystającej z MPG powoduje, że koło zamachowe nie działa – sygnały MPG nie mają interfejsu, z którym można się połączyć. Przed zamówieniem zamiennika zawsze sprawdź, który wariant jest zainstalowany.

Scenariusze zastosowań

Usterka płyty panelu operatora w serii 18i:W centrum obróbczym ze sterowaniem FANUC 18i panel operatora zachowuje się nieprawidłowo — niektóre przyciski nie reagują, niektóre lampki kontrolne nie świecą zgodnie z oczekiwaniami. Jako źródło usterki zidentyfikowano płytę panelu operatora A20B-2002-0520. Wymiana przywraca pełną funkcjonalność wejść/wyjść panelu operatora.

MPG nie działa po konserwacji:Po konserwacji panelu operatora elektroniczne pokrętło przestaje działać. Dochodzenie potwierdziło, że złącze MPG w A20B-2002-0520 zostało uszkodzone. Wymiana płytki przywraca działanie MPG.

Aktualizacja maszyny:Starszy panel operatora z ograniczoną liczbą wejść/wyjść został zmodernizowany o nową konstrukcję panelu wymagającą 48 DI i 32 DO. A20B-2002-0520 zapewnia prawidłową liczbę wejść/wyjść z obsługą MPG dla zmodernizowanego panelu.

Często zadawane pytania

P1: W jaki sposób A20B-2002-0520 łączy się z systemem CNC FANUC?

A20B-2002-0520 łączy się z systemem CNC FANUC za pośrednictwem szybkiego łącza we/wy — szeregowego interfejsu komunikacyjnego, który przenosi wszystkie dane wejściowe i wyjściowe panelu operatora pomiędzy płytą a modułem PMC systemu CNC. Kabel I/O Link łączy złącze I/O Link płyty z kanałem I/O Link systemu CNC. Logika drabinkowa PMC systemu CNC adresuje 48 wejść i 32 wyjścia poprzez przypisane adresy łącza I/O.

P2: Czy A20B-2002-0520 można używać ze sterownikami serii 16i-B lub 18i-B, a nie tylko 16i-A?

Potwierdzono, że A20B-2002-0520 można stosować w całej rodzinie CNC FANUC serii i, w tym w wariantach serii 16i i 18i. Płyta komunikuje się za pośrednictwem protokołu I/O Link, który jest spójny dla wszystkich generacji CNC serii i. Potwierdź adresowanie łącza we/wy na podstawie parametrów konfiguracyjnych we/wy systemu CNC, aby upewnić się, że wejścia i wyjścia płyty są poprawnie mapowane w PMC.

P3: Co się stanie, jeśli na panel operatora potrzeba więcej niż 48 wejść lub 32 wyjść?

Pojemność 48 DI / 32 DO pojedynczego A20B-2002-0520 pokrywa większość standardowych konfiguracji panelu operatora obrabiarki. W przypadku większych paneli operatorskich wymagających więcej niż 48 wejść lub 32 wyjść, do systemu można dodać drugą kartę we/wy — łącze I/O obsługuje wiele kart w konfiguracji łańcuchowej. Każda dodatkowa karta dodaje własną liczbę wejść/wyjść DI/DO do całkowitej dostępnej liczby wejść/wyjść panelu operatora systemu.

P4: Czy MPG w A20B-2002-0520 obsługuje więcej niż jedno pokrętło?

Interfejs MPG płyty we/wy panelu operatora FANUC zazwyczaj obsługuje jednoczesne połączenie maksymalnie trzech jednostek MPG (ręcznego generatora impulsów), umożliwiając podłączenie trzech oddzielnych pokręteł do jednej płyty. Jest to przydatne w przypadku dużych obrabiarek, w których koła ręczne są umieszczone na wielu stanowiskach operatorskich lub osiach. Aktywny MPG wybiera się poprzez ustawienia trybu CNC lub przełącznik na panelu operatora.

P5: Co należy wykonać w kopii zapasowej przed wymianą A20B-2002-0520?

A20B-2002-0520 nie przechowuje parametrów CNC — jest to czysta karta interfejsu we/wy. Przed wymianą tej płyty nie jest wymagana żadna specjalna kopia zapasowa. Jednakże, jako ogólny środek ostrożności przed jakąkolwiek konserwacją CNC, należy wykonać kopię zapasową zawartości SRAM CNC (parametry, programy, dane narzędzi) i programu drabinkowego PMC. Po zamontowaniu płytki zamiennej sprawdź wszystkie funkcje panelu operatora — reakcje przycisków, lampki kontrolne i działanie pokrętła — przed ponownym uruchomieniem maszyny.
