FANUC A20B-2003-0311 Czujnik silnika wrzeciona — zamiennik czujnika MZi dla systemów CNC FANUC serii αi

Zrozumienie tego, co faktycznie kupujesz

The A20B-2003-0311 to płytka drukowana czujnika, która stanowi serce zespołu czujnika silnika wrzeciona typu FANUC MZi A860-2110-V001. Te dwa numery części są w praktyce nierozłączne: A860-2110-V001 to kompletny zespół czujnika — obudowa, wirnik i płytka drukowana — podczas gdy A20B-2003-0311 to konkretna płytka drukowana zainstalowana w jego wnętrzu. Większość dostawców wymienia oba numery razem, ponieważ przy zamówieniu czujnika wysyłany jest kompletny zespół. Niezależnie od tego, czy szukasz pod jednym oznaczeniem, czy drugim, będziesz patrzeć na ten sam komponent.

Jest to magnetyczne urządzenie sprzężenia zwrotnego — czujnik 12-pinowy używany do pomiaru prędkości i pozycjonowania wrzeciona w silnikach wrzecionowych FANUC serii αi. Zastępuje uszkodzony lub wadliwy oryginalny czujnik i przywraca pełne sterowanie wrzecionem w pętli zamkniętej w maszynie CNC, do której jest zamontowany.

Co robi czujnik MZi w działającej maszynie

Za każdym razem, gdy obraca się silnik wrzeciona FANUC αi, ten czujnik generuje dane. Wykrywa obrót magnetycznego koła zębatego sprzężonego z wałem silnika i przekształca ten ruch w strumień sygnałów cyfrowych, który wzmacniacz wrzeciona odczytuje w sposób ciągły. Na podstawie tych sygnałów wzmacniacz wie dwie rzeczy: jak szybko obraca się wrzeciono i dokładnie gdzie znajduje się ono w każdym obrocie.

Dane prędkości utrzymują działanie regulatora prędkości w pętli zamkniętej — wzmacniacz dostosowuje swoje wyjście, aby dopasować się do zadanej prędkości obrotowej, niezależnie od zmian obciążenia podczas cięcia, a wrzeciono utrzymuje zadaną prędkość bez wahania lub spadku. Dane pozycji umożliwiają coś bardziej wymagającego: gwintowanie i toczenie gwintów, gdzie CNC musi zsynchronizować obrót wrzeciona z ruchem osi Z, aby uzyskać dokładny skok gwintu. Aby to działało, sterowanie musi znać pozycję kątową wrzeciona w jednym obrocie, a nie tylko średnią prędkość. Czujnik MZi zapewnia tę rozdzielczość pozycyjną.

Utrata czujnika — z powodu zanieczyszczenia, awarii płytki drukowanej, uszkodzenia złącza lub uderzenia mechanicznego — powoduje utratę obu tych funkcji przez CNC. Natychmiast pojawiają się alarmy wrzeciona. Maszyna nie będzie wykonywać poleceń wrzeciona, a wszelkie operacje gwintowania zostaną wstrzymane do czasu wymiany czujnika.

Zespół czujnika: opis fizyczny

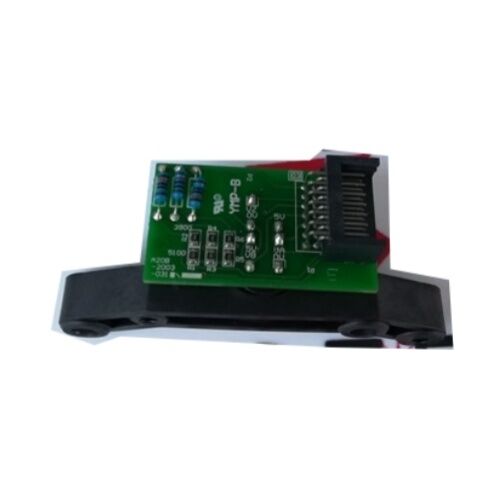

Czujnik A860-2110-V001 / A20B-2003-0311 jest montowany z tyłu silnika wrzeciona FANUC αi, umieszczony pod zespołem wentylatora chłodzącego. Obudowa czujnika zawiera:

• A pierścień magnetyczny, który jest zamontowany na przedłużeniu wału silnika i obraca się wraz z nim
• The płytka drukowana A20B-2003-0311, która zawiera elementy magnetyczne i obwody kondycjonowania sygnału
• A 12-pinowe złącze interfejs dla kabla sprzężenia zwrotnego biegnącego do wzmacniacza wrzeciona

Relacja między pierścieniem docelowym a płytką drukowaną czujnika jest konstrukcją bezkontaktową — nie ma szczotek, nie ma powierzchni zużywających się między elementami obracającymi się a stacjonarnymi. To, co degraduje się z czasem, to zazwyczaj sama płytka drukowana (wniknięcie chłodziwa, zmęczenie lutów spowodowane wibracjami, starzenie się komponentów), a nie jakiekolwiek zużycie mechaniczne. To sprawia, że czujnik jest wymienny niezależnie od silnika w większości scenariuszy awarii.

Zamiennik z rynku wtórnego — praktyczny przypadek

Oryginalne zespoły czujników FANUC mają znaczące ceny OEM, często sprawiając, że pełne zdarzenie przestoju maszyny jest droższe niż faktycznie potrzebna naprawa. Zamienniki z rynku wtórnego i kompatybilne jednostki dla A860-2110-V001 / A20B-2003-0311 są produkowane zgodnie z tą samą specyfikacją funkcjonalną i pełnią tę samą rolę sprzężenia zwrotnego w systemie napędu wrzeciona.

Kluczowym słowem jest kompatybilny — nie identyczny w każdym komponencie, ale elektrycznie i mechanicznie równoważny tam, gdzie ma to znaczenie. 12-pinowy interfejs wyjściowy, format sygnału akceptowany przez wzmacniacz wrzeciona FANUC αi oraz fizyczne wymiary montażowe pasują do oryginału. Po prawidłowym zamontowaniu wzmacniacz nie jest w stanie odróżnić wysokiej jakości jednostki z rynku wtórnego od fabrycznej.

To, co ma znaczenie przy wyborze czujnika z rynku wtórnego, to czy dostawca przetestował jednostkę na działającym wzmacniaczu wrzeciona FANUC w rzeczywistych warunkach pracy — nie tylko statyczne sprawdzenie ciągłości, ale dynamiczne testowanie przy reprezentatywnych prędkościach wrzeciona. Testowanie statyczne wykrywa martwe awarie. Testowanie dynamiczne wykrywa bardziej podstępne problemy: szumy sygnału, które pojawiają się tylko podczas obrotu, błędy zliczania przy wysokich obrotach, marginalne poziomy wyjściowe, które działają przy niskich prędkościach, ale generują alarmy wzmacniacza przy pełnej prędkości cięcia.

Uwaga dotycząca A20B-2200-0751: jest to nowszy numer części FANUC, który służy jako aktualny zamiennik zespołu A20B-2003-0311 / A860-2110-V001. Zarówno oryginał, jak i jego następca są szeroko krzyżowo referencyjne na rynku. Jeśli szukasz jednostki z rynku wtórnego, przed złożeniem zamówienia potwierdź, że produkt dostawcy jest kompatybilny z oboma oznaczeniami.

Kompatybilność ze wzmacniaczem wrzeciona

Czujnik A860-2110-V001 jest przeznaczony do użytku ze wzmacniaczami wrzeciona FANUC serii αi, w tym serią αiSP, która jest standardowym wyposażeniem szerokiej bazy obrabiarek pionowych, poziomych i tokarek z kontrolerami FANUC serii 0i, 16i, 18i, 30i i 31i.

Czujnik jest podłączany do wzmacniacza wrzeciona za pomocą terminala JY2, używając kabla sprzężenia zwrotnego wrzeciona. Kabel ten jest osobnym elementem — czujnik jest standardowo dostarczany bez kabla, więc jeśli kabel jest uszkodzony, należy go pozyskać i wymienić niezależnie. Warto sprawdzić uszkodzenie kabla przed uznaniem samego czujnika za wadliwy; objawy awarii kabla są identyczne z objawami awarii płytki drukowanej czujnika z perspektywy CNC.

Rozpoznawanie awarii czujnika

Obraz diagnostyczny różni się w zależności od sposobu manifestacji awarii:

Awaria twarda — czujnik całkowicie niefunkcjonalny. Wzmacniacz wrzeciona traci sygnał sprzężenia zwrotnego przy włączeniu zasilania. CNC natychmiast wyświetla alarm sprzężenia zwrotnego wrzeciona, zazwyczaj z kodem alarmu odnoszącym się do odchylenia prędkości lub rozłączenia enkodera. Żadne polecenia wrzeciona nie zostaną wykonane.

Awaria przerywana — czujnik zdegradowany, ale nadal częściowo funkcjonalny. Maszyna działa, ale wykazuje wahania wrzeciona (wzrosty i spadki prędkości przy nominalnie stałej prędkości obrotowej), błędy gwintowania, gdzie gwinty wychodzą niespójne pod względem skoku, lub alarmy, które znikają po cyklu zasilania, ale powracają po rozgrzaniu maszyny. Te usterki zależne od temperatury i wibracji silnie wskazują na zdegradowaną płytkę drukowaną czujnika, a nie na problem z kablem lub złączem.

Szum sygnału / zanieczyszczenie. Chłodziwo, które dostało się do obudowy czujnika, może powodować przerywane problemy z sygnałem, które nie powodują czystego alarmu — zamiast tego wzmacniacz wrzeciona zgłasza sporadyczne błędy nadprądu lub odchylenia prędkości, które wydają się niepowiązane. Jeśli środowisko pracy maszyny wiąże się z silnym narażeniem na chłodziwo, a czujnik jest w użyciu od kilku lat bez inspekcji, jest to praktyczny tryb awarii do rozważenia.

Przed zamówieniem zamiennika sprawdź kabel sprzężenia zwrotnego i jego złącze na obu końcach. Zgięty pin, skorodowany styk lub pęknięta osłona kabla odpowiadają za znaczący procent pozornych awarii czujnika. Jeśli kabel jest czysty, a objawy utrzymują się, zespół czujnika jest kolejnym krokiem.

Punkty instalacji warte uwagi

Wyrównanie pierścienia docelowego względem powierzchni płytki drukowanej czujnika wymaga uwagi podczas instalacji. Zbyt duża szczelina między celem a powierzchnią czujnika zmniejsza amplitudę sygnału; zbyt mała grozi uszkodzeniem stykowym, gdy wał silnika ma jakiekolwiek luzy osiowe. Postępuj zgodnie z dokumentacją serwisową silnika, aby uzyskać określoną odległość podczas montażu czujnika.

12-pinowe złącze powinno być wyczyszczone i sprawdzone podczas wymiany czujnika — nie tylko podłączone. Pozostałe zanieczyszczenia ze starej, wadliwej jednostki lub utlenienie, które nagromadziło się na stykach złącza przez lata eksploatacji, mogą spowodować, że nowy czujnik będzie wykazywał te same objawy co stary.

Dokręć elementy mocujące czujnika zgodnie ze specyfikacją. Luźne mocowanie pozwala wibracjom wpływać na szczelinę między czujnikiem a celem dynamicznie, powodując rodzaj przerywanego szumu, który jest niezwykle trudny do zdiagnozowania po ponownym uruchomieniu maszyny.

Często zadawane pytania

P1: Jaka jest relacja między A20B-2003-0311 a A860-2110-V001 — czy są to te same części?

Nie są identyczne, ale opisują ten sam zespół czujnika przy zamówieniu jako kompletna jednostka. A860-2110-V001 to kompletny zespół czujnika silnika wrzeciona MZi — obudowa, pierścień docelowy wirnika, płytka drukowana i złącze razem. A20B-2003-0311 to konkretnie płytka drukowana zamontowana wewnątrz tego zespołu. W praktyce większość dostawców wysyła kompletny czujnik (A860-2110-V001) przy zamówieniu któregokolwiek z numerów części, ponieważ płytka drukowana technicznie nie jest sprzedawana oddzielnie jako samodzielny element. Oba numery krzyżowe pojawiają się na listach tego samego produktu, ponieważ kupujący często szukają według numeru widocznego na wadliwej jednostce lub w dokumentacji części maszyny.

P2: Czy A20B-2200-0751 jest bezpośrednim zamiennikiem dla A20B-2003-0311 / A860-2110-V001?

Tak. A20B-2200-0751 to zaktualizowany numer części FANUC, który zastępuje zespół A20B-2003-0311 / A860-2110-V001. Jest funkcjonalnie równoważny i pasuje do tych samych miejsc montażu silnika z tym samym 12-pinowym interfejsem. Jeśli szukasz czujnika OEM lub z rynku wtórnego, a dostawca oferuje A20B-2200-0751 jako alternatywę dla A20B-2003-0311, ta zamiana jest ważna. Przed zakupem potwierdź z dostawcą, że jednostka została zweryfikowana z systemami wzmacniaczy wrzeciona FANUC αi.

P3: Skąd mam wiedzieć, czy czujnik uległ awarii, czy problem leży w kablu sprzężenia zwrotnego?

Najbardziej praktycznym podejściem jest najpierw wymiana lub przetestowanie kabla, ponieważ kabel jest znacznie tańszy niż czujnik, a usterki kabla powodują identyczne prezentacje alarmów. Odłącz kabel sprzężenia zwrotnego od strony wzmacniacza wrzeciona i sprawdź piny pod kątem korozji, zgięcia lub zanieczyszczenia. Za pomocą multimetru sprawdź ciągłość każdego przewodu w ekranowanym kablu od jednego końca do drugiego — przerywany obwód otwarty zazwyczaj ujawnia się, jeśli kabel jest zginany podczas testowania. Jeśli kabel jest czysty, a wymiana na znany dobry kabel (jeśli jest dostępny) nie usuwa alarmu, płytka drukowana czujnika jest najbardziej prawdopodobnym kolejnym punktem awarii. Dynamiczne usterki, które pojawiają się tylko przy prędkości i znikają w spoczynku, są częściej problemami z płytką drukowaną czujnika niż usterkami kabla.

P4: Czy zamienny czujnik z rynku wtórnego będzie działał poprawnie z kontrolerem FANUC serii 0i lub 30i?

Czujnik jest podłączony do wzmacniacza wrzeciona — nie bezpośrednio do sterowania CNC. Dopóki wzmacniacz jest wzmacniaczem wrzeciona serii αi (αiSP) i czujnik dostarcza prawidłowy format sygnału typu MZi na 12-pinowym wyjściu, seria CNC nadrzędna nie ma znaczenia. Kontrolery FANUC serii 0i, 16i, 18i, 30i i 31i komunikują się ze wzmacniaczem αiSP za pomocą interfejsu szeregowego; wzmacniacz z kolei przetwarza surowe sprzężenie zwrotne z czujnika wewnętrznie. Wysokiej jakości czujnik z rynku wtórnego, który generuje prawidłowy sygnał, będzie działał transparentnie we wszystkich tych generacjach sterowania.

P5: Jakie środki ostrożności należy podjąć podczas przechowywania lub wysyłki czujnika przed instalacją?

Płytka drukowana czujnika zawiera komponenty wrażliwe na wyładowania elektrostatyczne i powinna być przechowywana w opakowaniu chroniącym przed ESD. Pierścień docelowy wirnika, choć mechanicznie wytrzymały, może być podatny na silne zewnętrzne pola magnetyczne — unikaj przechowywania czujnika w pobliżu magnesów stałych, transformatorów lub innych namagnesowanych komponentów, ponieważ ekspozycja na pole może wpłynąć na właściwości pierścienia docelowego. Przechowuj zespół w oryginalnym opakowaniu w suchym środowisku o stabilnej temperaturze; piny złącza są podatne na korozję w wilgotnych warunkach. Jeśli czujnik jest zwracany jako wadliwa jednostka do oceny naprawy, upewnij się, że złącze jest zabezpieczone nasadką przeciwpyłową lub osłoną złącza podczas transportu, ponieważ uszkodzenie pinów podczas wysyłki jest częstą przyczyną docierania czujników do zakładów naprawczych w gorszym stanie niż po wyjęciu z maszyny.
